Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь (Всего 1162 стр.)




1156 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.1156

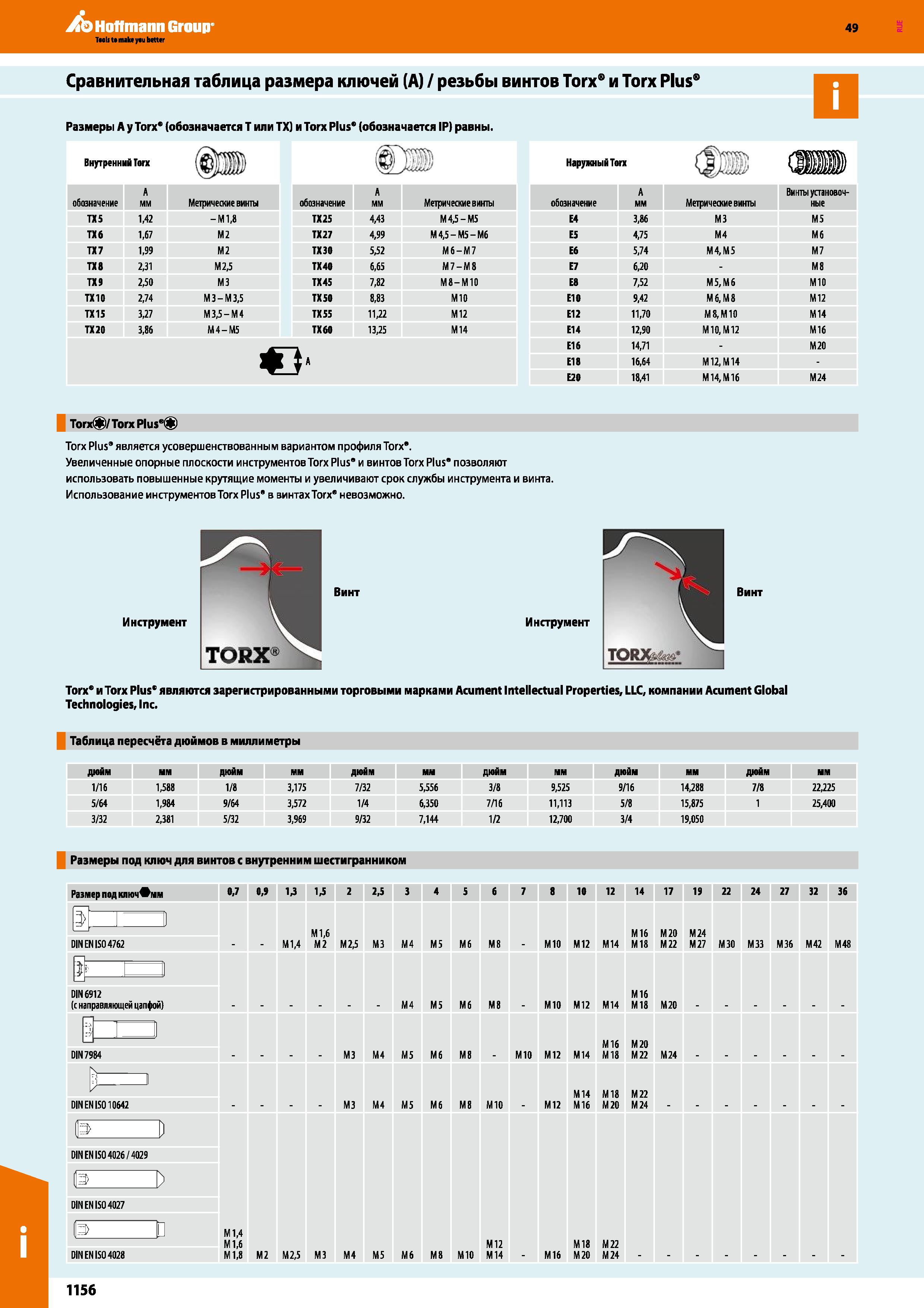

1156 Сравнительная таблица размера ключей (А) резьбы винтов Тогх и Тогх Plus D Размеры А у Тогх (обозначается Т или ТХ и Тогх Plus (обозначается Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 1156

Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь Стр. 1156 1156 Lab2u

Сравнительная таблица размера ключей (А) резьбы винтов Тогх и Тогх Plus D Размеры А у Тогх (обозначается Т или ТХ и Тогх Plus (обозначается IP) равны. обозначение А мм Метрические винты обозначение А мм Метрические винты обозначение А мм Метрические винты Винты установочные TX5 1,42 — М 1,8 IX 25 4,43 М4.5-М5 Е4 3,86 М3 М5 ТХб 1,67 М2 ТХ27 4,99 М4.5-М5-М6 Е5 4,75 М4 Мб TX7 1,99 М2 ТХЗО 5,52 М6-М7 Еб 5,74 М4,М5 М7 TX8 2,31 М2,5 ТХ4Ф б,65 М7-М8 Е7 6,20 - М8 TX9 2,50 М3 ТХ45 7,82 М8-М10 Е8 7,52 М5,М6 МЮ ТХЮ 2,74 M3-M3.5 ТХ50 8,83 МЮ ЕЮ 9,42 Мб,М8 М12 ТХ 15 3,27 М3,5-М4 ТХ55 11,22 М12 Е12 11,70 М8,М10 М14 ТХ20 3,86 М4-М5 ТХ60 13,25 М14 Е14 12,90 М10.М12 М16 Е16 14,71 - М20 1 Е18 16,64 М12, М14 - Е2Ф 18,41 М14, М16 М24 Тогх Тогх Plus11 Тогх Plus” является усовершенствованным вариантом профиля Тогх . Увеличенные опорные плоскости инструментов Тогх Plus и винтов Тогх Plus позволяют использовать повышенные крутящие моменты и увеличивают срок службы инструмента и винта. Использование инструментов Тогх Plus в винтах Тогх невозможно. Инструмент Винт Винт Инструмент TORXjite Тогх" и Тогх Plus являются зарегистрированными торговыми марками Acument Intellectual Properties, LLC, компании Acument Global Technologies, Inc. Таблица пересчёта дюймов в миллиметры дюйм мм дюйм мм дюйм мм дюйм мм дюйм мм ДЮЙМ мм 1 16 1,588 1 8 3,175 7 32 5,556 3 8 9,525 9 16 14,288 7 8 22,225 5 64 1,984 9 64 3,572 1 4 6,350 7 16 11,113 5 8 15,875 1 25,400 3 32 2,381 5 32 3,969 9 32 7,144 1 2 12,700 3 4 19,050 Размеры под ключ для винтов с внутренним шестигранником Размер под ключ мм 0,7 0,9 1J 1,5 2 2,5 3 4 5 б 7 8 10 12 14 17 19 22 24 27 32 36 IN EN ISO 4762 DIN 6912 (с направляющей цапфой) I DIN 7984 DIN EN IS0 10642 DIN EN ISO 4026 4029 Ml,6 M16 M20 M24 Ml,4 М2 M2,5 М3 M4 M5 Мб M8 - МЮ M12 M14 M18 M22 M27 МЗО МЗЗ МЗб M42 M48 M16 M4 M5 Мб M8 - МЮ M12 M14 M18 M20 M16 M20 М3 M4 M5 Мб M8 - МЮ М12 М14 М18 М22 М24 М3 М4 М5 Мб М8 МЮ М14 М18 М22 М12 М16 М20 М24 DIN EN ISO 4027 DIN EN ISO 4028 M1,4 Ml,б M12 M18 M22 Ml,8 М2 М2,5 М3 M4 M5 Мб M8 МЮ M14 - M16 M20 M24 1156




См.также / See also :

Отклонения размеров / Fit tolerance table

Соотношение твердостей Таблица / Hardness equivalent table

Типы резьб / Thread types and applications

Аналоги сталей / Workpiece material conversion table

Отверстия под резьбу / Tap drill sizes

Обороты в скорость / Surface speed to RPM conversion

Перевод дюймов в мм / Inches to mm Conversion table

Перевод единиц в систему СИ / SI unit conversion table



HOFFMANN GROUP

Каталог HOFFMANN GROUP 2018 Профессиональный режущий и вспомогательный инструмент для промышленного оборудования Сверла Фрезы Метчики Державки
Каталог
HOFFMANN GROUP
2018
Инструмент
вспомогательный
и режущий
(1034 страницы)
Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь
Каталог
HOFFMANN GROUP
2018
Инструмент
Приборы
Инвентарь
(1162 страницы)
Каталог HOFFMANN GROUP 2017 Инструмент режущий и вспомогательный для металлорежущих промышленных станков Резцы токарные Концевые твердосплавные фрезы Зажимные патроны
Каталог
HOFFMANN GROUP
2017
Вспомогательный
и режущий
инструмент
(998 страниц)
Каталог HOFFMANN GROUP 2017 Ручной слесарно-монтажный и контрольно-измерительный инструмент для производственных предприятиий и служб сервиса Инвентарь
Каталог
HOFFMANN GROUP
2017
Ручной
и измерительный
инструмент
(1126 страниц)
Каталог HOFFMANN GROUP 2017 Мебель производственная Промышленные системы хранения Рабочие места Верстаки Автоматизированные шкафы Складское оборудование
Каталог
HOFFMANN GROUP
2017
Производственная
мебель
и системы
хранения
(624 страницы)
Каталог HOFFMANN GROUP 2016 Новинки инструмента от комплексного немецкого поставщика промышленных предприятий и сервисных мастерских Спиральные сверла Концевые твердосплавные фрезы
Каталог
HOFFMANN GROUP
2016
Новинки
инструмента
от комплексного
поставщика
(268 страниц)
Каталог HOFFMANN GROUP 2016 Станочный режущий и вспомогательный инструмент для металлорежущих универсальных станков центров и комплексов с ЧПУ Версия 47
Каталог
HOFFMANN GROUP
2016
Станочный
режущий
инструмент
и оснастка
(англ.яз / ENG)
(934 страницы)
Каталог HOFFMANN GROUP 2016 Ручной слесарно-монтажный и измерительный инструмент и оборудование от комплексного поставщика промышленных предприятий Вер. 47 Англ.
Каталог
HOFFMANN GROUP
2016
Слесарно-
монтажный и
мерительный
инструмент
(англ.яз / ENG)
(1094 страницы)
Каталог HOFFMANN GROUP 2016 Производственная мебель для работы хранения и транспортировки в условиях промышленных предприятий и сервисных мастерских Вер. 47 ENG
Каталог
HOFFMANN GROUP
2016
Производственная
мебель
(англ.яз / ENG)
(562 страницы)
Каталог HOFFMANN GROUP 2016 Режущий инструмент и инструментальная оснастка для металлообрабатывающего промышленного оборудования 47 версия издания DEU
Каталог
HOFFMANN GROUP
2016
Режущий
инструмент
и оснастка
(нем.яз / DEU)
(932 страницы)
Каталог HOFFMANN GROUP 2016 Ручной слесарно-монтажный и контрольно-измерительный инструмент и приборы для предприятий машиностроения и мастерских сервисного обслуживания 47 версия издания DEU
Каталог
HOFFMANN GROUP
2016
Ручной и
измерительный
инструмент
(нем.яз / DEU)
(1094 страницы)
Справочник HOFFMANN GROUP 2016 Рекомендуемые режимы резания для режущего инструмента при механической обработке на металлорежущих промышленных станках и центрах с ЧПУ
Справочник
HOFFMANN GROUP
2016
Режимы
резания для
режущего
инструмента
(EN DE ES IT FR)
(904 страницы)
Каталог HOFFMANN GROUP 2015 № 46 на русском Инструмент Оборудование Инвентарь Комплексные технологические решения и поставки
Каталог
HOFFMANN GROUP
2015
Инструмент
Оборудование
Инвентарь
(1643 страницы)
Каталог HOFFMANN GROUP 2015 Производственная мебель Оборудование для хранения Системы организации рабочих мест на производстве и в офисе
Каталог
HOFFMANN GROUP
2015
Производственная
мебель
(459 страниц)
Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный абразивный Оборудование Комплексные поставки для промышленных предприятий
Каталог
HOFFMANN GROUP
2015
Инструменты и
оборудование
(англ.яз / ENG)
(1643 страницы)
Каталог HOFFMANN GROUP 2015 Инструмент режущий слесарный измерительный абразивный Оборудование Комплексные поставки для промышленных предприятий DEU
Каталог
HOFFMANN GROUP
2015
Инструменты и
оборудование
(нем.яз / DEU)
(1642 страницы)
Каталог HOFFMANN GROUP 2015 Инструмент слесарный измерительный режущий абразивный Оборудование Комплексные поставки для промышленных предприятий SPA
Каталог
HOFFMANN GROUP
2015
Инструменты и
оборудование
(исп.яз / SPA)
(1643 страницы)
Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков
Справочник
HOFFMANN GROUP
2012
Обработка
резанием
Garant
(1091 страница)





Каталоги комплексных поставщиков для предприятий и служб сервиса /
Catalogues of one-stop shop suppliers



Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь (Всего 1162 стр.)

1153 Посадки no ISO, система отверстия (ср с DIN ISO 286-2) Предельные отклонения в мкм (= 0,001 мм) В системе отверстия предельные отклонения от Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 11531153 1154 Предельные отклонения в мкм (= 0,001 мм) Валы Номинальный размер свыше до мм 1 3 6 10 18 30 50 80 120 180 3 6 10 18 30 50 80 120 180 250 -20 Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 11541154 1155 Сравнительная таблица твёрдости по Виккерсу Бринелю Роквеллу и пределы прочности при растяжении11 Твёрдость по Виккерсу HV10 Твёрдость поБри Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 11551155 1157 Размеры под ключ для винтов и гаек Нормальная серия DIN EN ISO 4016 4014 8765 (Г 1) 41 DIN EN ISO 24036 4034 4032 10513 10512 10511 Резьба M Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 11571157 1158 Таблица шлицев в головке винта жал отвёрток по DIN 5264 ISO 2380-2 1 Винты Ручные отвёртки ВЮ Размер ММ М1> ММ М2 М2,5 М3 М3,5 М4 MS Мб Ml М Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 11581158 1159 Затяжные усилия и моменты затяжки (вращающие моменты) Для метрических винтов Ориентировочные значения для коэффициента трения резьбы i (мини Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 11591159



---

---
