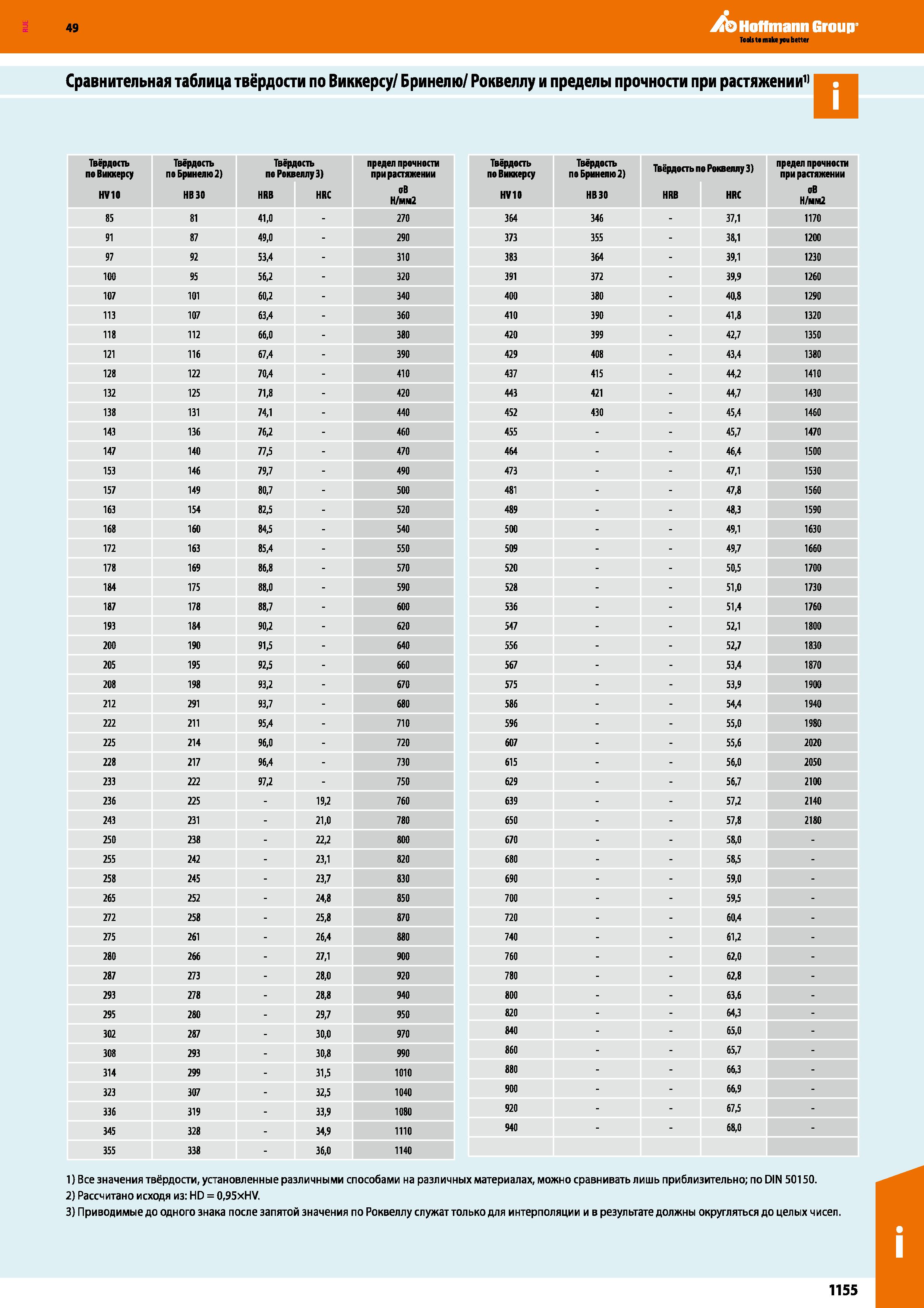

Сравнительная таблица твёрдости по Виккерсу Бринелю Роквеллу и пределы прочности при растяжении11 Твёрдость по Виккерсу HV10 Твёрдость поБринелк>2) НВЗО Твёрдость по Роквеллу 3) HRB HRC предел прочности при растяжении оВ Н мм2 85 81 41,0 - 270 91 87 49,0 - 290 97 92 53,4 - 310 100 95 56,2 - 320 107 101 60,2 - 340 113 107 63,4 - 360 118 112 66,0 - 380 121 116 67,4 - 390 128 122 70,4 - 410 132 125 71,8 - 420 138 131 74,1 - 440 143 136 76,2 - 460 147 140 77,5 - 470 153 146 79,7 - 490 157 149 80,7 - 500 163 154 82,5 - 520 168 160 84,5 - 540 172 163 85,4 - 550 178 169 86,8 - 570 184 175 88,0 - 590 187 178 88,7 - 600 193 184 90,2 - 620 200 190 91,5 - 640 205 195 92,5 - 660 208 198 93,2 - 670 212 291 93,7 - 680 222 211 95,4 - 710 225 214 96,0 - 720 228 217 96,4 - 730 233 222 97,2 - 750 236 225 - 19,2 760 243 231 - 21,0 780 250 238 - 22,2 800 255 242 - 23,1 820 258 245 - 23,7 830 265 252 - 24,8 850 272 258 - 25,8 870 275 261 - 26,4 880 280 266 - 27,1 900 287 273 - 28,0 920 293 278 - 28,8 940 295 280 - 29,7 950 302 287 - 30,0 970 308 293 - 30,8 990 314 299 - 31,5 1010 323 307 - 32,5 1040 336 319 - 33,9 1080 345 328 - 34,9 1110 355 338 - 36,0 1140 Твёрдость по Виккерсу Твёрдость по Бринелю 2) Твёрдость по Роквеллу 3) предел прочности при растяжении HV10 НВЗО HRB Ц HRC оВ Н им2 364 346 37,1 1170 373 355 38,1 1200 383 364 39,1 1230 391 372 39,9 1260 400 380 40,8 1290 410 390 41,8 1320 420 399 42,7 1350 429 408 43,4 1380 437 415 44,2 1410 443 421 44,7 1430 452 430 45,4 1460 455 - 45,7 1470 464 - 46,4 1500 473 - 47,1 1530 481 - 47,8 1560 489 - 48,3 1590 500 - 49,1 1630 509 - 49,7 1660 520 - 50,5 1700 528 - 51,0 1730 536 - 51,4 1760 547 - 52,1 1800 556 - 52,7 1830 567 - 53,4 1870 575 - 53,9 1900 586 - 54,4 1940 596 - 55,0 1980 607 - 55,6 2020 615 - 56,0 2050 629 - 56,7 2100 639 - 57,2 2140 650 - 57,8 2180 670 - 58,0 680 - 58,5 690 - 59,0 700 - 59,5 720 - 60,4 740 - 61,2 760 - 62,0 780 - 62,8 800 - 63,6 820 - 64,3 840 - 65,0 860 - 65,7 - 880 - 900 - 920 - 67,5 940 - 1) Все значения твёрдости, установленные различными способами на различных материалах, можно сравнивать лишь приблизительно; по DIN 50150. 2) Рассчитано исходя из: HD = 0,95xHV. 3) Приводимые до одного знака после запятой значения по Роквеллу служат только для интерполяции и в результате должны округляться до целых чисел. 1155
