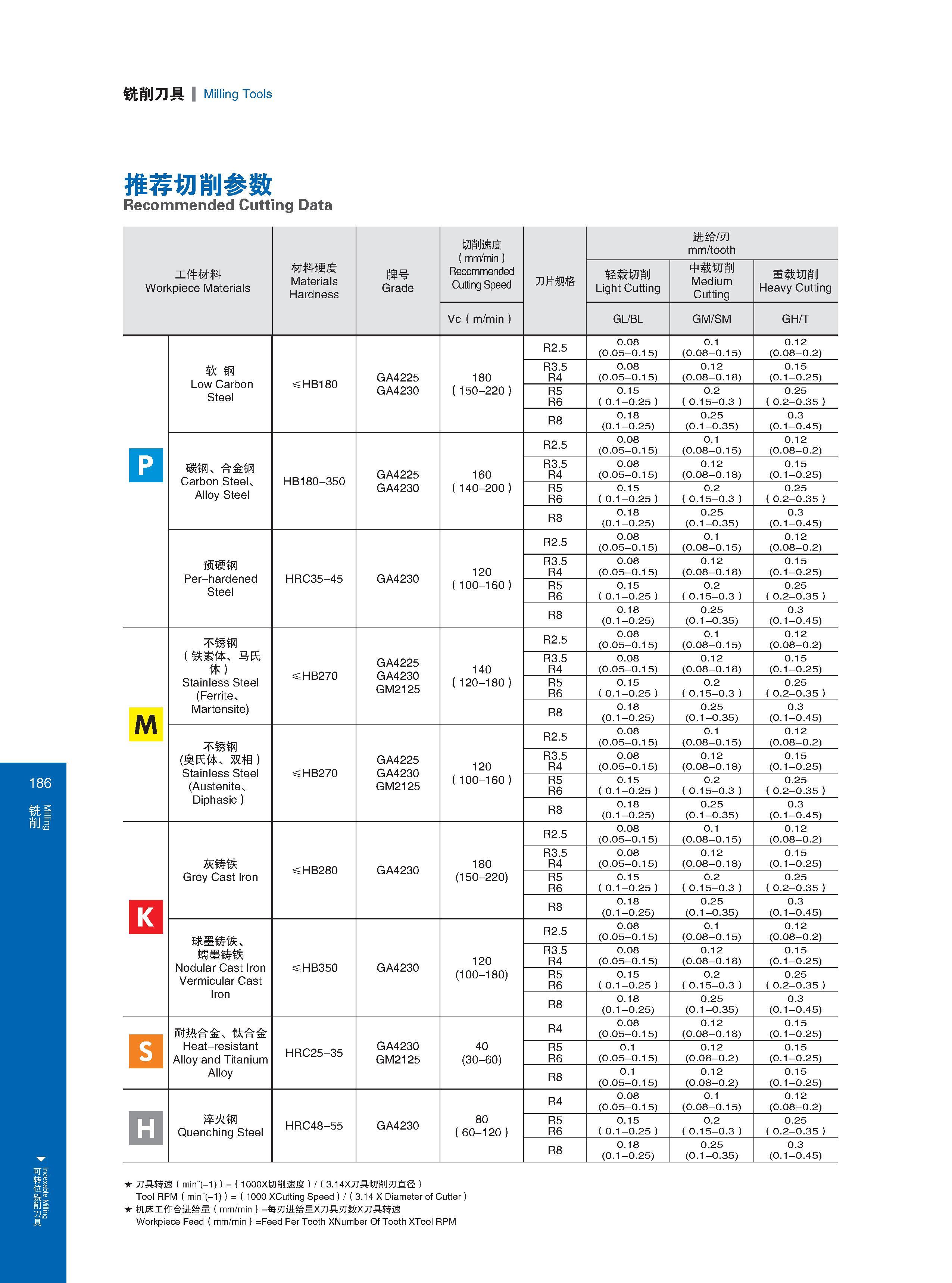

192 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.186

192 Indexable Milling 186 铣削刀具 Milling Tools 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) 工件材料 Work Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 186

Каталог GESAC 2015 Инструмент металлорежущий Стр. 186 0192 Lab2u

Indexable Milling 186 铣削刀具 Milling Tools 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) 工件材料 Workpiece Materials 材料硬度 Materials Hardness 牌号 Grade 切削速度 (mm/min) Recommended Cutting Speed 刀片规格 进给/刃 mm/tooth 轻载切削 Light Cu廿ing 中载切削 Medium Cutting 重载切削 Heavy Cutting Vc(m/min) GL/BL GM/SM GH/T 软钢 Low Carbon Steel 在HB180 GA4225 GA4230 180 (150-220) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) 碳钢 合金钢 Carbon Steel Alloy Steel HB180-350 GA4225 GA4230 160 (140-200) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) 预硬钢 Per-hardened Steel HRC35-45 GA4230 120 (100-160) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) M 不锈钢 (铁素体 马氏 体) Stainless Steel Нержавеющая сталь (Ferrite Martensite) 在HB270 GA4225 GA4230 GM2125 140 (120-180) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) 不锈钢 (奥氏体 双相) Stainless Steel Нержавеющая сталь (Austenite Diphasic) 在HB270 GA4225 GA4230 GM2125 120 (100-160) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) 灰铸铁 Grey Cast Iron Чугун 在HB280 GA4230 180 (150-220) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) 球墨铸铁 螺墨铸铁 Nodular Cast Iron Чугун Vermicular Cast Iron Чугун 在HB350 GA4230 120 (100-180) R2.5 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R3.5 R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) B 耐热合金 钛合金 Heat-resistant Alloy and Titanium Alloy HRC25-35 GA4230 GM2125 40 (30-60) R4 0.08 (0.05-0.15) 0.12 (0.08-0.18) 0.15 (0.1-0.25) R5 R6 0.1 (0.05-0.15) 0.12 (0.08-0.2) 0.15 (0.1-0.25) R8 0.1 (0.05-0.15) 0.12 (0.08-0.2) 0.15 (0.1-0.25) 淬火钢 Quenching Steel HRC48-55 GA4230 80 (60-120) R4 0.08 (0.05-0.15) 0.1 (0.08-0.15) 0.12 (0.08-0.2) R5 R6 0.15 (0.1-0.25) 0.2 (0.15-0.3) 0.25 (0.2-0.35) R8 0.18 (0.1-0.25) 0.25 (0.1-0.35) 0.3 (0.1-0.45) 刀具转速(min (-1) = (1000X切削速度 /(3.14X刀具切削刃直径 Tool RPM(min'(-1)) = (1000 XCutting Speed)/(3.14 X Diameter of Cutter) 机床工作台进给量(mm/min)=每刃进给量X刀具刃数X刀具转速 Workpiece Feed(mm/min)=Feed Per Tooth XNumber Of Tooth XTool RPM
