Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

GESAC | Каталог GESAC 2015 Инструмент металлорежущий (Всего 617 стр.)




149 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.143

149 走刀次数及径向进给推荐表 Cutting Passes and Radial Infeed Recommendation Table 卜 BSPT / 内 外螺纹 External & Internal 螺距 Pitch (TPI) 28 19 14 11 总进给量Total infeed (mm) 0 Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 143

Каталог GESAC 2015 Инструмент металлорежущий Стр. 143 0149 Lab2u

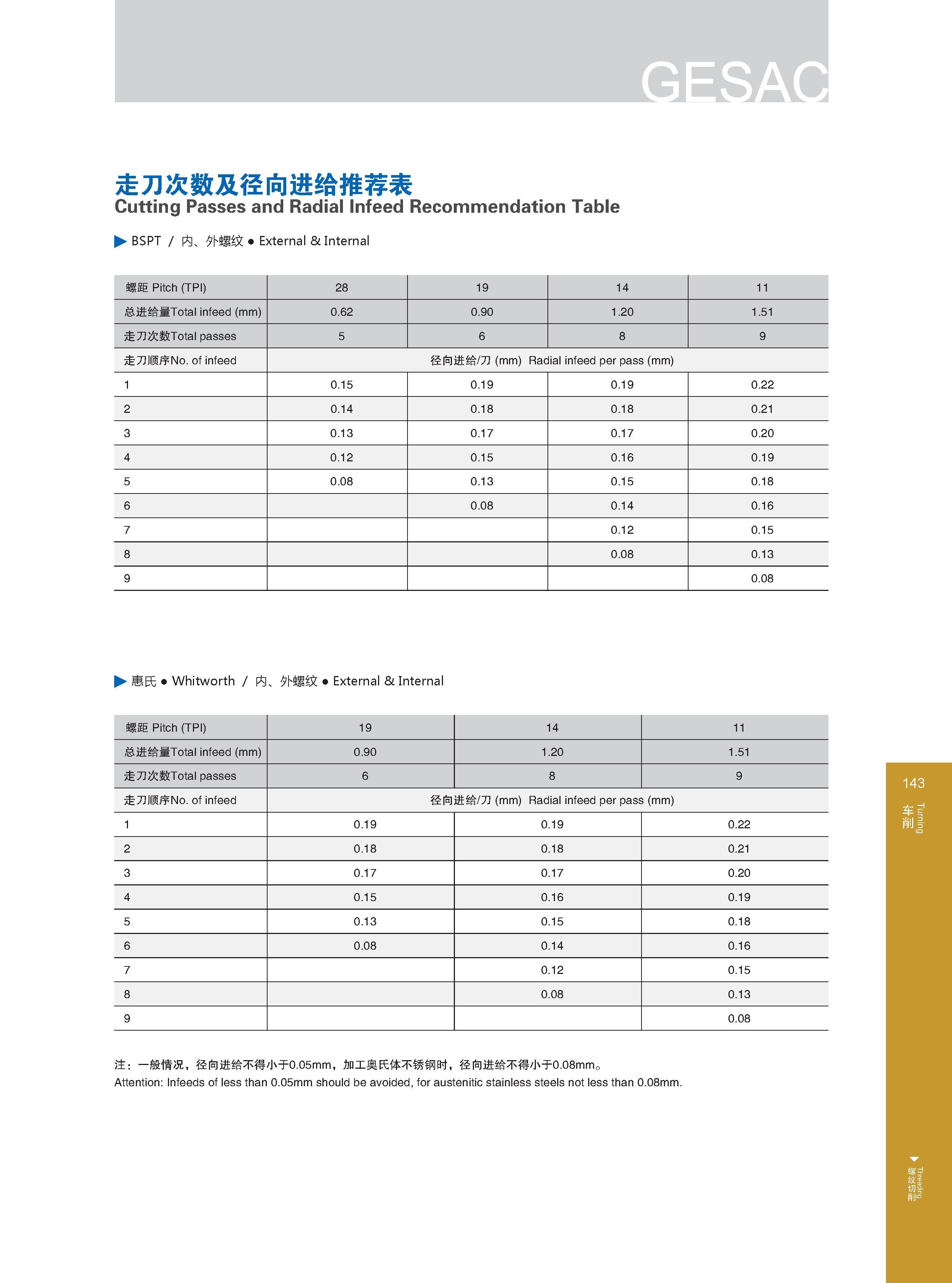

走刀次数及径向进给推荐表 Cutting Passes and Radial Infeed Recommendation Table 卜 BSPT / 内 外螺纹 External & Internal 螺距 Pitch (TPI) 28 19 14 11 总进给量Total infeed (mm) 0.62 0.90 1.20 1.51 走刀次数Total passes 5 6 8 9 走刀顺序No. of infeed 径向进给/刀(mm) Radial infeed per pass (mm) 1 0.15 0.19 0.19 0.22 2 0.14 0.18 0.18 0.21 3 0.13 0.17 0.17 0.20 4 0.12 0.15 0.16 0.19 5 0.08 0.13 0.15 0.18 6 0.08 0.14 0.16 7 0.12 0.15 8 0.08 0.13 9 0.08 惠氏 Whitworth / 内 外螺纹 External & Internal 螺距 Pitch (TPI) 19 14 11 总进给量Total infeed (mm) 0.90 1.20 1.51 走刀次数Total passes 6 8 9 走刀顺序No. of infeed 径向进给/刀(mm) Radial infeed per pass (mm) 1 0.19 0 .19 0.22 2 0.18 0 .18 0.21 3 0.17 0 .17 0.20 4 0.15 0 .16 0.19 5 0.13 0 .15 0.18 6 0.08 0 .14 0.16 7 0 .12 0.15 8 0.08 0.13 9 0.08 注:一般情况,径向进给不得小于0.05mm,加工奥氏体不锈钢时,径向进给不得小于0.08mm。 Attention: Infeeds of less than 0.05mm should be avoided, for austenitic stainless steels not less than 0.08mm.
