104 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.098

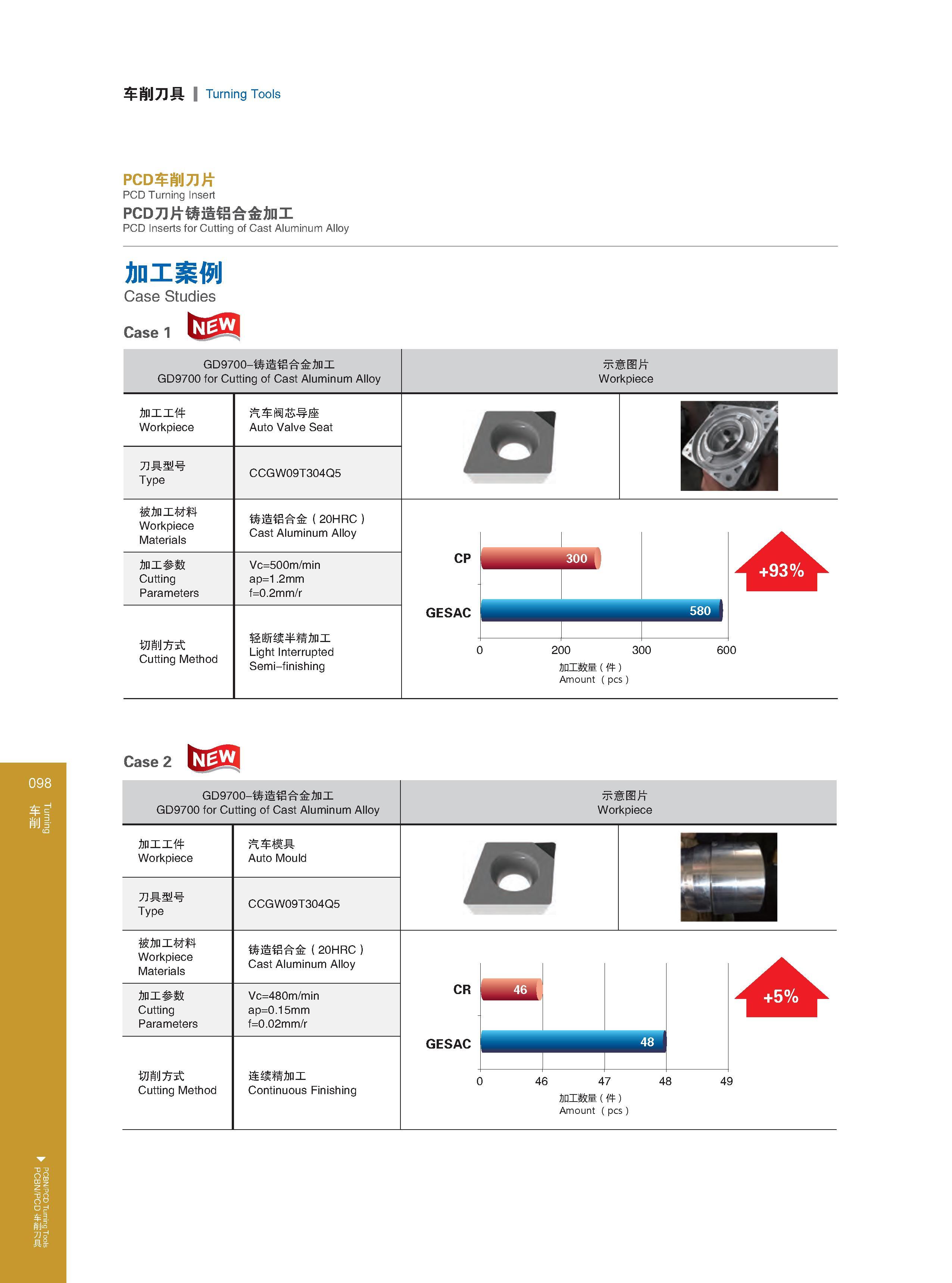

104 Turning PCBN/PCD Turning Tools 车削 ,pcbn/pcd车削刀具 车削刀具 Turning Tools PCD车削刀片 PCD Turning Insert PCD刀片铸造铝合金加工 PCD Inserts for Cutting of Cast Aluminum Alloy Каталог GESAC 2015 Металлорежущий инструмент для промышленного станочного оборудования Токарные резцы со сменными режущими пластинами Фрезы сборные и монолитные Сверла Стр. 098

Каталог GESAC 2015 Инструмент металлорежущий Стр. 098 0104 Lab2u

Turning PCBN/PCD Turning Tools 车削 ,pcbn/pcd车削刀具 车削刀具 Turning Tools PCD车削刀片 PCD Turning Insert PCD刀片铸造铝合金加工 PCD Inserts for Cutting of Cast Aluminum Alloy 加工案例 Case Studies Case 1 33 GD9700-铸造铝合金加工 GD9700 for Cutting of Cast Aluminum Alloy 示意图片 Workpiece 加工工件 Workpiece 刀具型号 Type 汽车阀芯导座 Auto Valve Seat CCGW09T304Q5 被加工材料 Workpiece Materials 加工参数 Cutting Parameters 切削方式 Cutting Method 铸造铝合金(20HRC) Cast Aluminum Alloy Vc=500m/min ap=1.2mm f=0.2mm/r CP GESAC 轻断续半精加工 Light Interrupted Semi-finishing 200 300 加工数量(件) Amount (pcs) 600 0 Case 2 GD9700-铸造铝合金加工 GD9700 for Cutting of Cast Aluminum Alloy 示意图片 Workpiece 加工工件 Workpiece 刀具型号 Type 汽车模具 Auto Mould CCGW09T304Q5 被加工材料 Workpiece Materials 加工参数 Cutting Parameters 切削方式 Cutting Method 铸造铝合金(20HRC) Cast Aluminum Alloy Vc=480m/min ap=0.15mm f=0.02mm/r CR 46 +5% GESAC 连续精加工 Continuous Finishing 46 47 加工数量(件) Amount (pcs) 48 49 48 0
