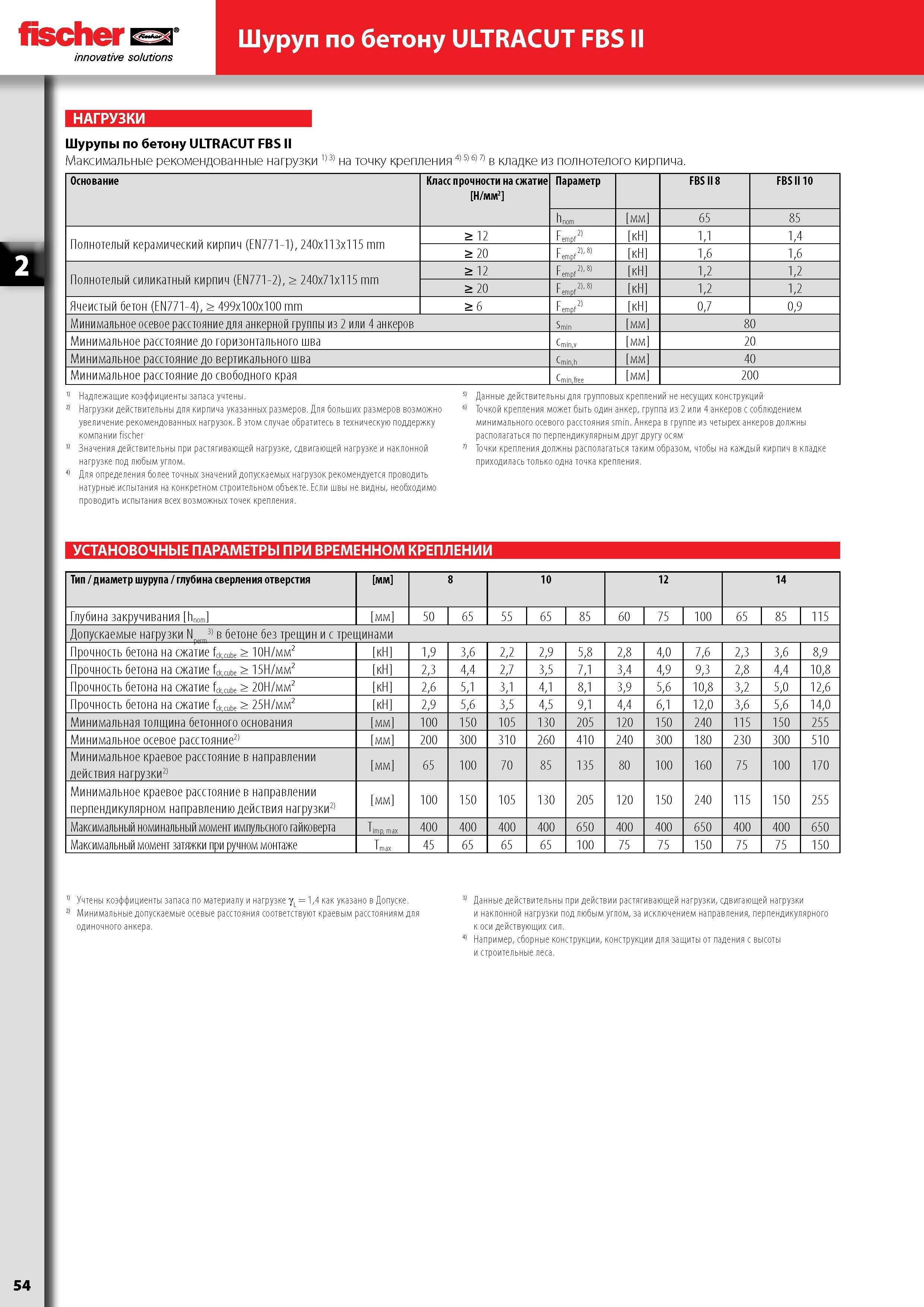

Шуруп по бетону ULTRACUT FBS II fischer ез innovative solutions НАГРУЗКИ Шурупы по бетону ULTRACUT FBS II Максимальные рекомендованные нагрузки 1) 3) на точку крепления 4) 5) 6) 7) в кладке из полнотелого кирпича. Основание Класс прочности на сжатие Н/мм2 Параметр FBS II 8 FBS II 10 hnom мм 65 85 Полнотелый керамический кирпич (EN771-1), 240x113x115 mm > 12 F , 2) 1 empf кН 1,1 1,4 > 20 F с 2), 8) 1 empf кН 1,6 1,6 Полнотелый силикатный кирпич (EN771-2), > 240x71x115 mm > 12 F f 2), 8) 1 empf кН 1,2 1,2 > 20 Fempf 2), 8) кН 1,2 1,2 Ячеистый бетон (EN771-4), > 499x100x100 mm > 6 F f 2) 1 empf кН 0,7 0,9 Минимальное осевое расстояние для анкерной группы из 2 или 4 анкеров smin мм 80 Минимальное расстояние до горизонтального шва cmin,v мм 20 Минимальное расстояние до вертикального шва cmin,h мм 40 Минимальное расстояние до свободного края cmin,free мм 200 11 Надлежащие коэффициенты запаса учтены. 2) Нагрузки действительны для кирпича указанных размеров. Для больших размеров возможно увеличение рекомендованных нагрузок. В этом случае обратитесь в техническую поддержку компании fischer. 3) Значения действительны при растягивающей нагрузке, сдвигающей нагрузке и наклонной нагрузке под любым углом. 4) Для определения более точных значений допускаемых нагрузок рекомендуется проводить натурные испытания на конкретном строительном объекте. Если швы не видны, необходимо проводить испытания всех возможных точек крепления. 5) Данные действительны для групповых креплений не несущих конструкций. 6) Точкой крепления может быть один анкер, группа из 2 или 4 анкеров с соблюдением минимального осевого расстояния smin. Анкера в группе из четырех анкеров должны располагаться по перпендикулярным друг другу осям. 7) Точки крепления должны располагаться таким образом, чтобы на каждый кирпич в кладке приходилась только одна точка крепления. УСТАНОВОЧНЫЕ ПАРАМЕТРЫ ПРИ ВРЕМЕННОМ КРЕПЛЕНИИ Тип / диаметр шурупа / глубина сверления отверстия мм 8 10 12 14 Глубина закручивания hnom мм 50 65 55 65 85 60 75 100 65 85 115 Допускаемые нагрузки Nperm3) в бетоне без трещин и с трещинами Прочность бетона на сжатие fck,cube > 10Н/мм2 кН 1,9 3,6 2,2 2,9 5,8 2,8 4,0 7,6 2,3 3,6 8,9 Прочность бетона на сжатие fck,cube > 15Н/мм2 кН 2,3 4,4 2,7 3,5 7,1 3,4 4,9 9,3 2,8 4,4 10,8 Прочность бетона на сжатие fck,cube > 20Н/мм2 кН 2,6 5,1 3,1 4,1 8,1 3,9 5,6 10,8 3,2 5,0 12,6 Прочность бетона на сжатие fckcube > 25Н/мм2 кН 2,9 5,6 3,5 4,5 9,1 4,4 6,1 12,0 3,6 5,6 14,0 Минимальная толщина бетонного основания мм 100 150 105 130 205 120 150 240 115 150 255 Минимальное осевое расстояние4 мм 200 300 310 260 410 240 300 180 230 300 510 Минимальное краевое расстояние в направлении действия нагрузки2) мм 65 100 70 85 135 80 100 160 75 100 170 Минимальное краевое расстояние в направлении перпендикулярном направлению действия нагрузки2) мм 100 150 105 130 205 120 150 240 115 150 255 Максимальный номинальный момент импульсного гайковерта Timp, max 400 400 400 400 650 400 400 650 400 400 650 Максимальный момент затяжки при ручном монтаже Tmax 45 65 65 65 100 75 75 150 75 75 150 1) Учтены коэффициенты запаса по материалу и нагрузке yL = 1,4 как указано в Допуске. 2) Минимальные допускаемые осевые расстояния соответствуют краевым расстояниям для одиночного анкера. 3) Данные действительны при действии растягивающей нагрузки, сдвигающей нагрузки и наклонной нагрузки под любым углом, за исключением направления, перпендикулярного к оси действующих сил. 4) Например, сборные конструкции, конструкции для защиты от падения с высоты и строительные леса. 54
