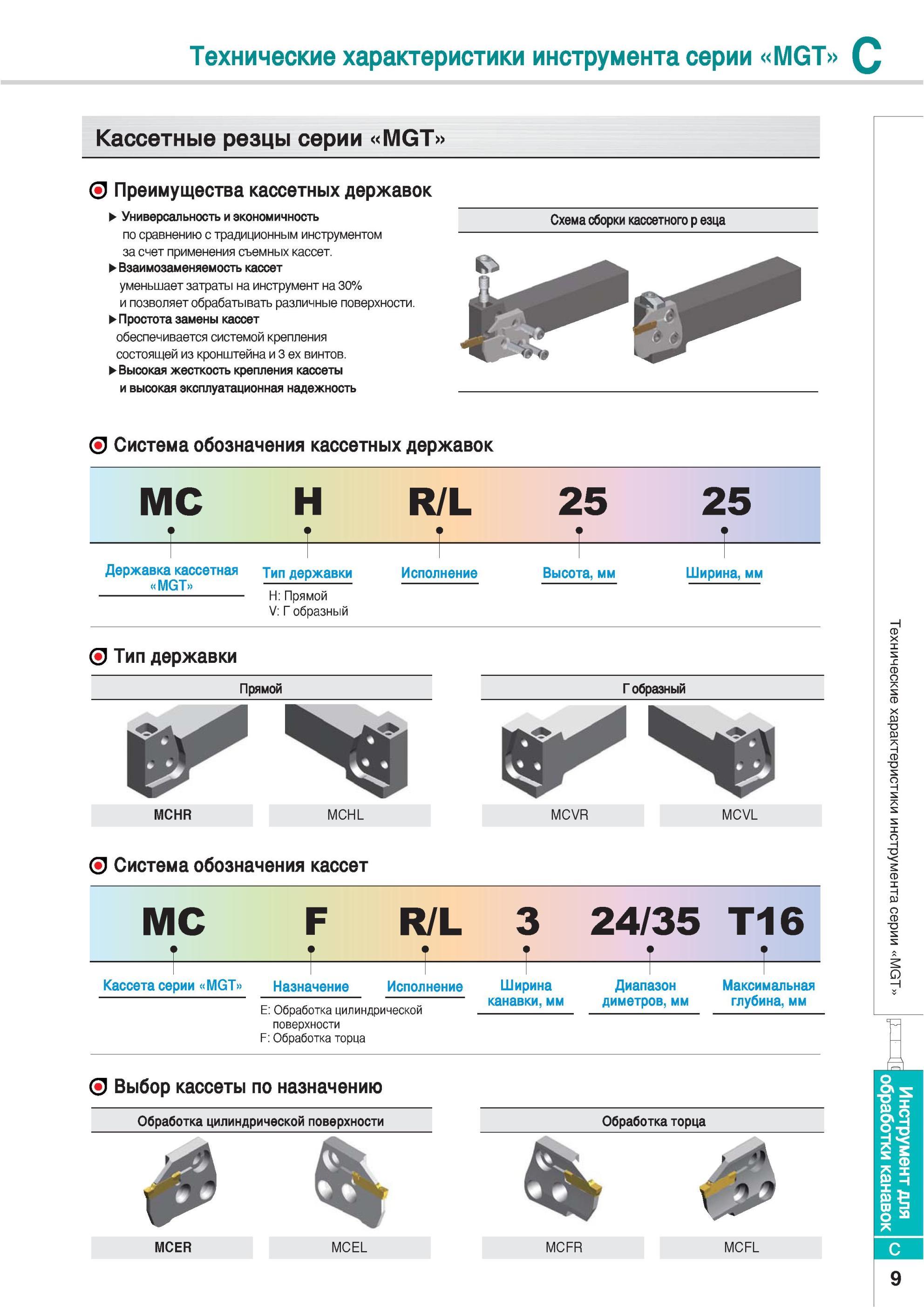

235 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.C9

235 Кассетные резцы Korloy серии MGT Преимущества кассетных державок Универсальность и экономичность по сравнению с традиционным инструментом за счет применени Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. C9

Кассетные резцы Korloy серии MGT Преимущества кассетных державок Универсальность и экономичность по сравнению с традиционным инструментом за счет применени

Кассетные резцы Korloy серии MGT Преимущества кассетных державок Универсальность и экономичность по сравнению с традиционным инструментом за счет применения съемных кассет. Взаимозаменяемость кассет уменьшает затраты на инструмент на 30% и позволяет обрабатывать различные поверхности. Простота замены кассет обеспечивается системой крепления состоящей из кронштейна и ех винтов. Высокая жесткость крепления кассеты и высокая эксплуатационная надежность Схема сборки кассетного р езца Система обозначения кассетных державок MC -Т- H R/L Ч- 25 -Т- 25 -Т- Державка кассетная тип державки MGT H Прямой V образный Исполнение Высота мм Ширина мм Тип державки Прямой образный MCHR MCHL MCVR MCVL Система обозначения кассет MC F -1 Кассета серии MGT Назначение R/L 24/35 T16 f f f f E Обработка цилиндрической поверхности F Обработка торца Исполнение Ширина канавки мм Диапазон диметров мм Максимальная глубина мм Выбор кассеты по назначению Обработка цилиндрической поверхности Обработка торца MCER MCEL MCFR MCFL X S 7 X 03 0 03 7 4 0 "О 1 оз C 9 Технические характеристики инструмента серии MGT
