Канавочные токарные резцы Pramet GFMR/L для отрезки и обработки канавок Металлорежущий сборный инструмент с механическим креплением сменных режущих пластин

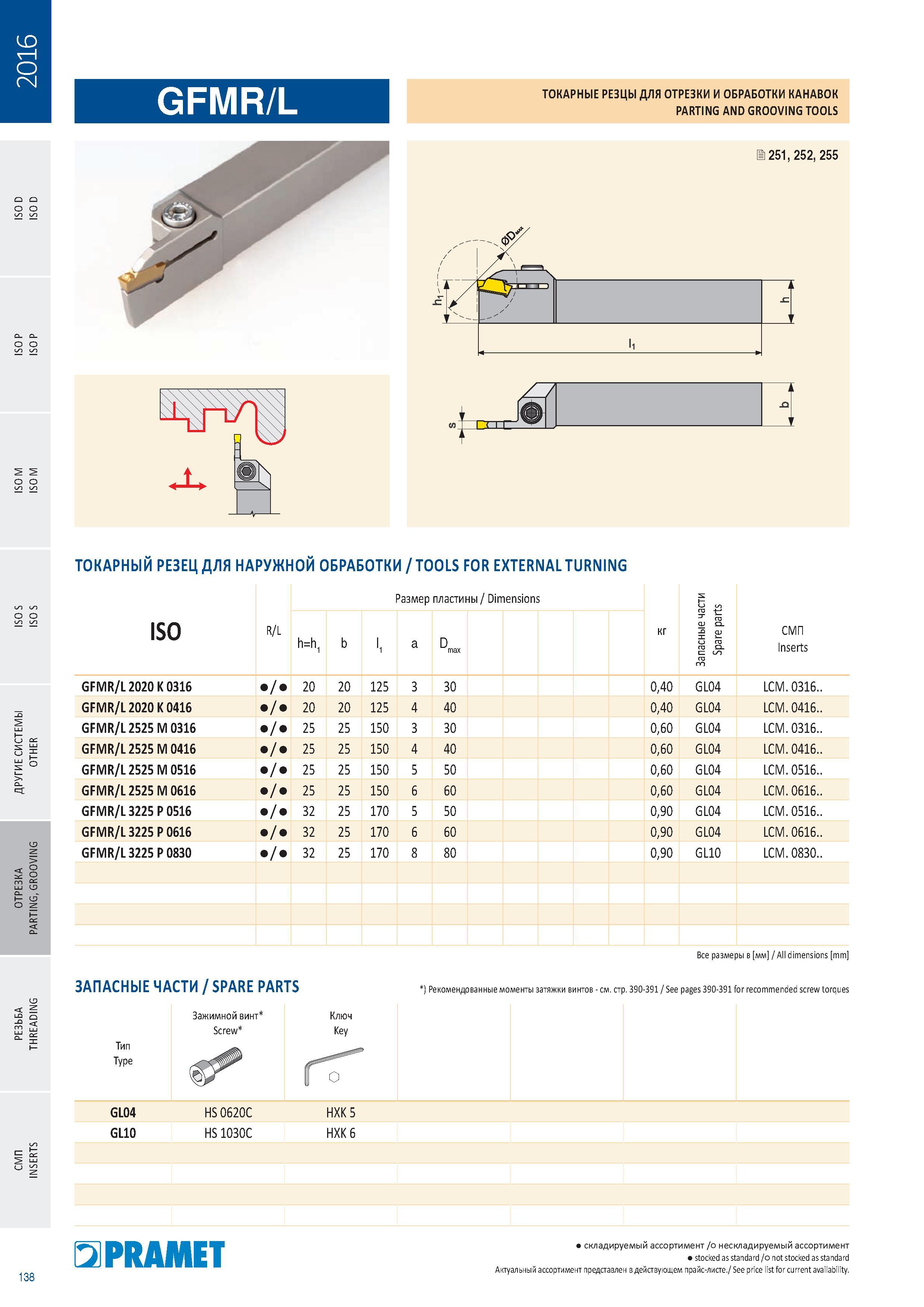

140 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.138

140 Канавочные токарные резцы Pramet GFMR/L для отрезки и обработки канавок Металлорежущий сборный инструмент с механическим креплением сменных режущих пластин Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 138

Канавочные токарные резцы Pramet GFMR/L для отрезки и обработки канавок Металлорежущий сборный инструмент с механическим креплением сменных режущих пластин

Канавочные токарные резцы Pramet GFMR/L для отрезки и обработки канавок Металлорежущий сборный инструмент с механическим креплением сменных режущих пластин из твердого сплава с призматическим хвостовиком Изображение Эскиз с основными размерами Комплектующие PARTING AND GROOVING TOOLS ТОКАРНЫЙ РЕЗЕЦ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ TOOLS FOR EXTERNAL TURNING Размер пластины Dimensions ISO R/L h=h, b a D max кг Запасные части Spare part СМП Inserts GFMR/L 2020 K 0316 / 20 20 125 3 30 0,40 GL04 LCM. 0316 GFMR/L 2020 K 0416 / 20 20 125 4 40 0,40 GL04 LCM. 0416 GFMR/L 2525 M 0316 / 25 25 150 3 30 0,60 GL04 LCM. 0316 GFMR/L 2525 M 0416 / 25 25 150 4 40 0,60 GL04 LCM. 0416 GFMR/L 2525 M 0516 / 25 25 150 5 50 0,60 GL04 LCM. 0516 GFMR/L 2525 M 0616 / 25 25 150 6 60 0,60 GL04 LCM. 0616 GFMR/L 3225 P 0516 / 32 25 170 5 50 0,90 GL04 LCM. 0516 GFMR/L 3225 P 0616 / 32 25 170 6 60 0,90 GL04 LCM. 0616 GFMR/L 3225 P 0830 / 32 25 170 8 80 0,90 GL10 LCM. 0830 о Е CD ЗАПАСНЫЕ ЧАСТИ SPARE PARTS Тип Type Зажимной винт Screw Ключ Key О Все размеры в мм All dimensions mm ) Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques GL04 HS 0620C HXK 5 GL10 HS1030C HXK 6 138 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability.
