Канавочные специальные двусторонние пластины Вальтер для токарной обработки канавок под стопорные кольца Марка сплава Walter WTA33 для точения стали и чугуна

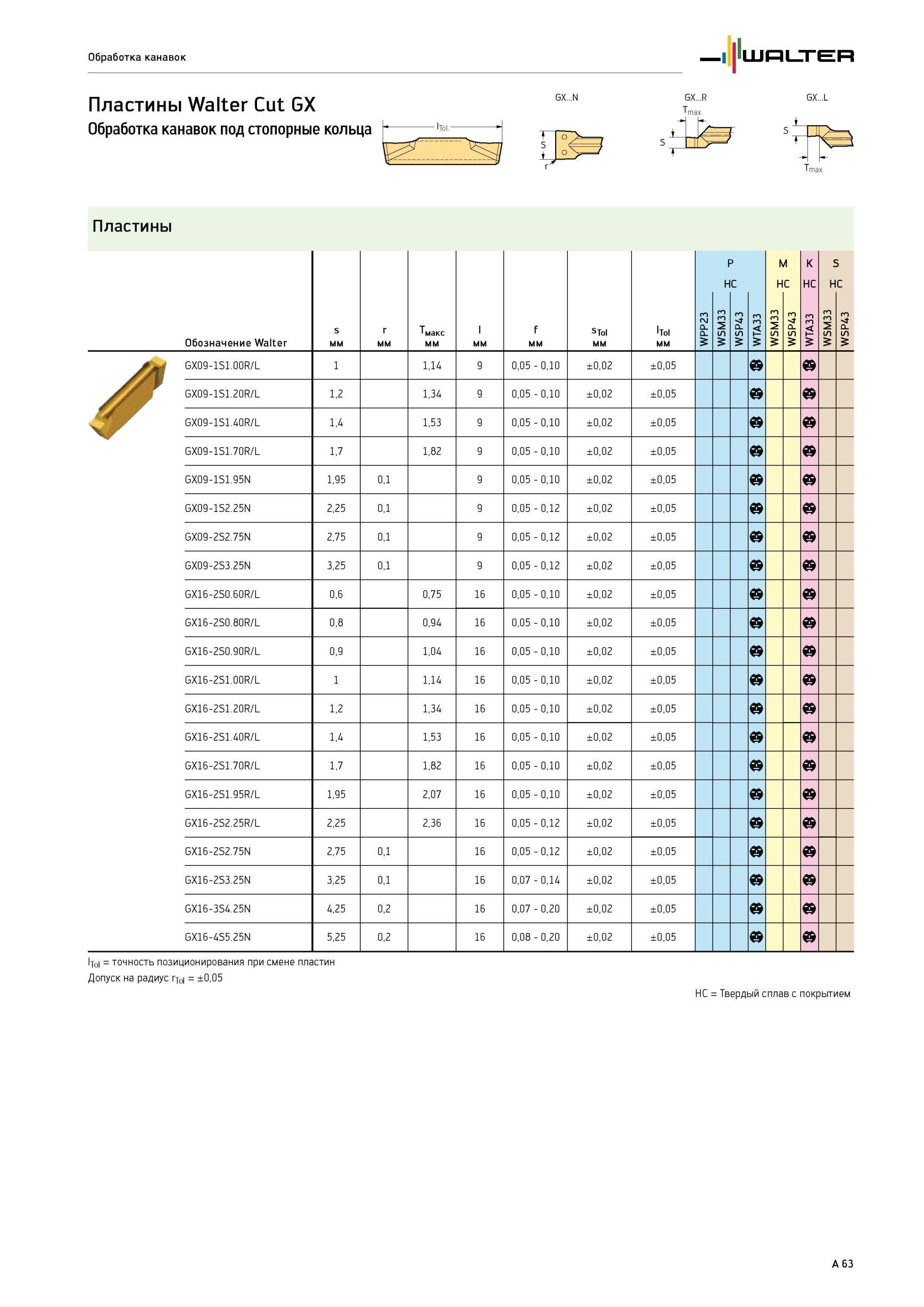

67 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A63

67 Канавочные специальные двусторонние пластины Вальтер для токарной обработки канавок под стопорные кольца Марка сплава Walter WTA33 для точения стали и чугуна Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A63

Канавочные специальные двусторонние пластины Вальтер для токарной обработки канавок под стопорные кольца Марка сплава Walter WTA33 для точения стали и чугуна

Канавочные специальные двусторонние пластины Вальтер для токарной обработки канавок под стопорные кольца Марка сплава Walter WTA33 для точения стали и чугуна _ Обозначение Walter s мм r мм и 2 2 1 l мм f мм sTol мм lTol мм P HC M HC K HC 3 m WT S HC WPP23 WSM33 WSP43 WTA33 WSM33 WSP43 WSM33 WSP43 GX09-1S1.00R/L 1 1,14 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.20R/L 1,2 1,34 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.40R/L 1,4 1,53 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.70R/L 1,7 1,82 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.95N 1,95 0,1 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S2.25N 2,25 0,1 9 0,05 - 0,12 ±0,02 ±0,05 GX09-2S2.75N 2,75 0,1 9 0,05 - 0,12 ±0,02 ±0,05 GX09-2S3.25N 3,25 0,1 9 0,05 - 0,12 ±0,02 ±0,05 GX16-2S0.60R/L 0,6 0,75 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S0.80R/L 0,8 0,94 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S0.90R/L 0,9 1,04 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.00R/L 1 1,14 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.20R/L 1,2 1,34 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.40R/L 1,4 1,53 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.70R/L 1,7 1,82 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.95R/L 1,95 2,07 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S2.25R/L 2,25 2,36 16 0,05 - 0,12 ±0,02 ±0,05 GX16-2S2.75N 2,75 0,1 16 0,05 - 0,12 ±0,02 ±0,05 GX16-2S3.25N 3,25 0,1 16 0,07 - 0,14 ±0,02 ±0,05 GX16-3S4.25N 4,25 0,2 16 0,07 - 0,20 ±0,02 ±0,05 GX16-4S5.25N 5,25 0,2 16 0,08 - 0,20 ±0,02 ±0,05 точность позиционирования при смене пластин Допуск на радиус rjoi ±0,05 HC Твердый сплав с покрытием A 63 WPP23 WSM33 WSP43 WTA33 WSM33 WSP43 WTA33 WSM33 WSP43 Обработка канавок Пластины прорезные Walter Cut GX Обработка канавок под стопорные кольца GX...N GX...R Tmax GX...L - lTol.- S S T max Пластины
