Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)




677 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.677

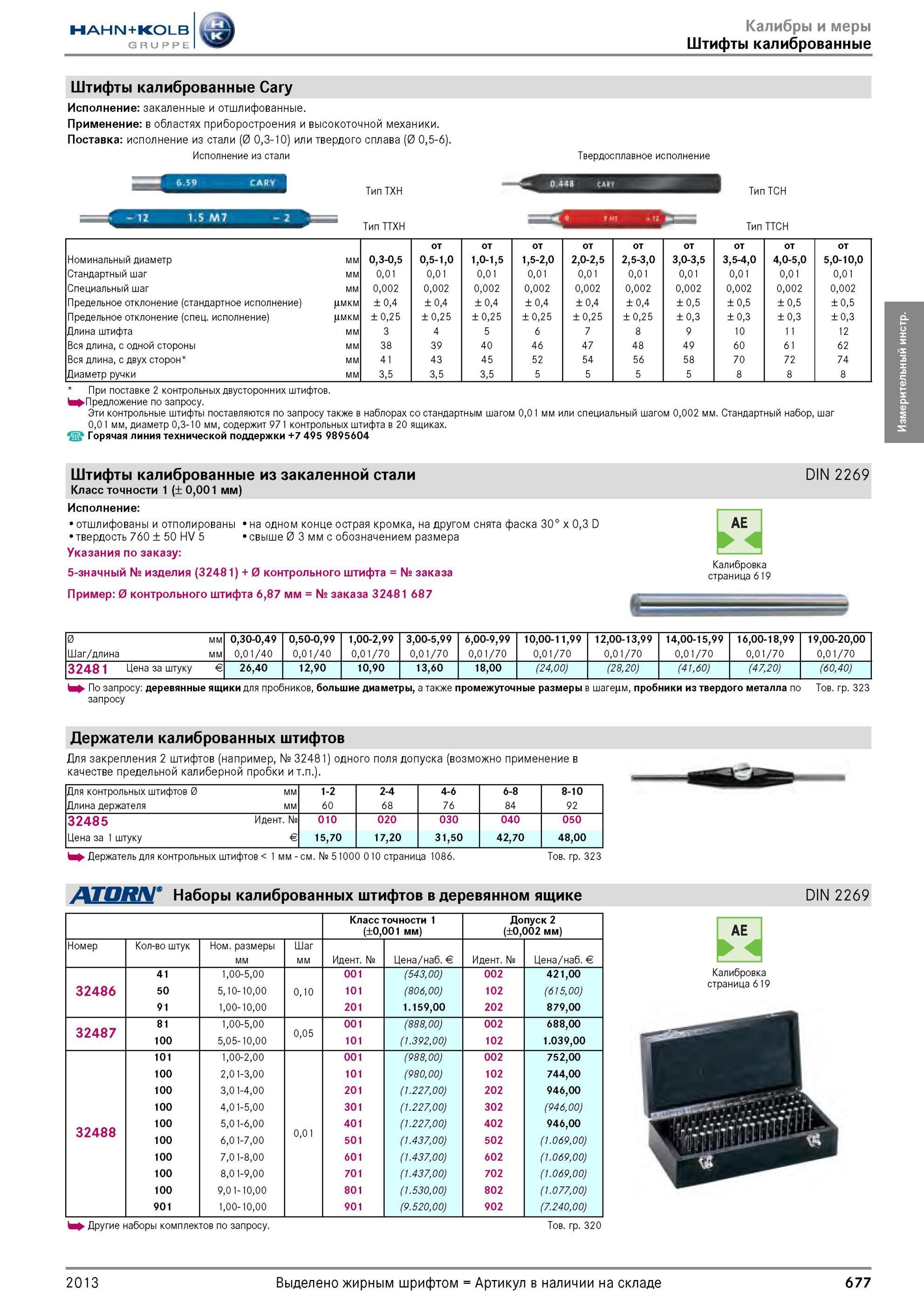

677 Калибры и меры Штифты калиброванные Cary Исполнение закаленные и отшлифованные от Hahn Kolb Применение в областях приборостроения и высокоточной механ Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 677

Калибры и меры Штифты калиброванные Cary Исполнение закаленные и отшлифованные от Hahn Kolb Применение в областях приборостроения и высокоточной механ

Калибры и меры Штифты калиброванные Cary Исполнение закаленные и отшлифованные от Hahn Kolb Применение в областях приборостроения и высокоточной механики. Поставка исполнение из стали (0 0,3-10) или твердого сплава (0 0,5-6). Исполнение из стали Твердосплавное исполнение Тип TXH Тип TTXH Тип TCH Тип TTCH от от от от от от от от от Номинальный диаметр мм 0,3-0,5 0,5-1,0 1,0-1,5 1,5-2,0 2,0-2,5 2,5-3,0 3,0-3,5 3,5-4,0 4,0-5,0 5,0-10,0 Стандартный шаг мм 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Специальный шаг мм 0,002 0,002 0,002 0,002 0,002 0,002 0,002 0,002 0,002 0,002 Предельное отклонение (стандартное исполнение) цмкм ± 0,4 ± 0,4 ± 0,4 ± 0,4 ± 0,4 ± 0,4 ± 0,5 ± 0,5 ± 0,5 ± 0,5 Предельное отклонение (спец. исполнение) цмкм ± 0,25 ± 0,25 ± 0,25 ± 0,25 ± 0,25 ± 0,25 ± 0,3 ± 0,3 ± 0,3 ± 0,3 Длина штифта мм 3 4 5 6 7 8 9 10 11 12 Вся длина, с одной стороны мм 38 39 40 46 47 48 49 60 61 62 Вся длина, с двух сторон мм 41 43 45 52 54 56 58 70 72 74 Диаметр ручки мм 3,5 3,5 3,5 5 5 5 5 8 8 8 При поставке 2 контрольных двусторонних штифтов. >Предложение по запросу. Эти контрольные штифты поставляются по запросу также в наблорах со стандартным шагом 0,01 мм или специальный шагом 0,002 мм. Стандартный набор, шаг 0,01 мм, диаметр 0,3-10 мм, содержит 971 контрольных штифта в 20 ящиках. Горячая линия технической поддержки Штифты калиброванные из закаленной стали DIN 2269 Класс точности 1 (± 0,001 мм) Исполнение отшлифованы и отполированы на одном конце острая кромка, на другом снята фаска 30° x 0,3 D твердость 760 ± 50 HV 5 свыше 0 3 мм с обозначением размера Указания по заказу 5-значный № изделия (32481) + 0 контрольного штифта № заказа Пример 0 контрольного штифта 6,87 мм № заказа 32481 687 Калибровка страница 619 0 мм 0,30-0,49 0,50-0,99 1,00-2,99 3,00-5,99 6,00-9,99 10,00-11,99 12,00-13,99 14,00-15,99 16,00-18,99 19,00-20,00 Шаг/длина мм 0,01/40 0,01/40 0,01/70 0,01/70 0,01/70 0,01/70 0,01/70 0,01/70 0,01/70 0,01/70 3248 1 Цена за штуку Евро € 26,40 12,90 10,90 13,60 18,00 (24,00) (28,20) (41,60) (47,20) (60,40) h По запросу деревянные ящики для пробников, большие диаметры, а также промежуточные размеры в шагецм, пробники из твердого металла по Товарная группа 323 запросу Держатели калиброванных штифтов Для закрепления 2 штифтов (например, № 32481) одного поля допуска (возможно применение в качестве предельной калиберной пробки и т.п.). Для контрольных штифтов 0 мм 1-2 2-4 4-6 6-8 8-10 Длина держателя мм 60 68 76 84 92 32485 Идентификационный номер № 010 020 030 040 050 Цена за 1 штуку Евро € 15,70 17,20 31,50 42,70 48,00 Держатель для контрольных штифтов 1 мм см. № 51000 010 страница 1086. Товарная группа 323 ЛТОЯ/МФ Наборы калиброванных штифтов в деревянном ящике DIN 2269 Класс точности 1 (±0,001 мм) Допуск 2 (±0,002 мм) Номер Количество штук Номинальные размеры мм Шаг мм Идентификационный номер № Цена/наб. Евро € Идентификационный номер № Цена/наб. Евро € 41 1,00-5,00 001 (543,00) 002 421,00 32486 50 5,10-10,00 0,10 101 (806,00) 102 (615,00) 91 1,00-10,00 201 1.159,00 202 879,00 32487 81 100 1,00-5,00 5,05-10,00 0,05 001 101 (888,00) (1.392,00) 002 102 688,00 1.039,00 101 1,00-2,00 001 (988,00) 002 752,00 100 2,01-3,00 101 (980,00) 102 744,00 100 3,01-4,00 201 (1.227,00) 202 946,00 100 4,01-5,00 301 (1.227,00) 302 (946,00) 32488 100 5,01-6,00 0,01 401 (1.227,00) 402 946,00 100 6,01-7,00 501 (1.437,00) 502 (1.069,00) 100 7,01-8,00 601 (1.437,00) 602 (1.069,00) 100 8,01-9,00 701 (1.437,00) 702 (1.069,00) 100 9,01-10,00 801 (1.530,00) 802 (1.077,00) 901 1,00-10,00 901 (9.520,00) 902 (7.240,00) Калибровка страница 619 h Другие наборы комплектов по запросу. Товарная группа 320 2013 677 Измерительный инструмент
