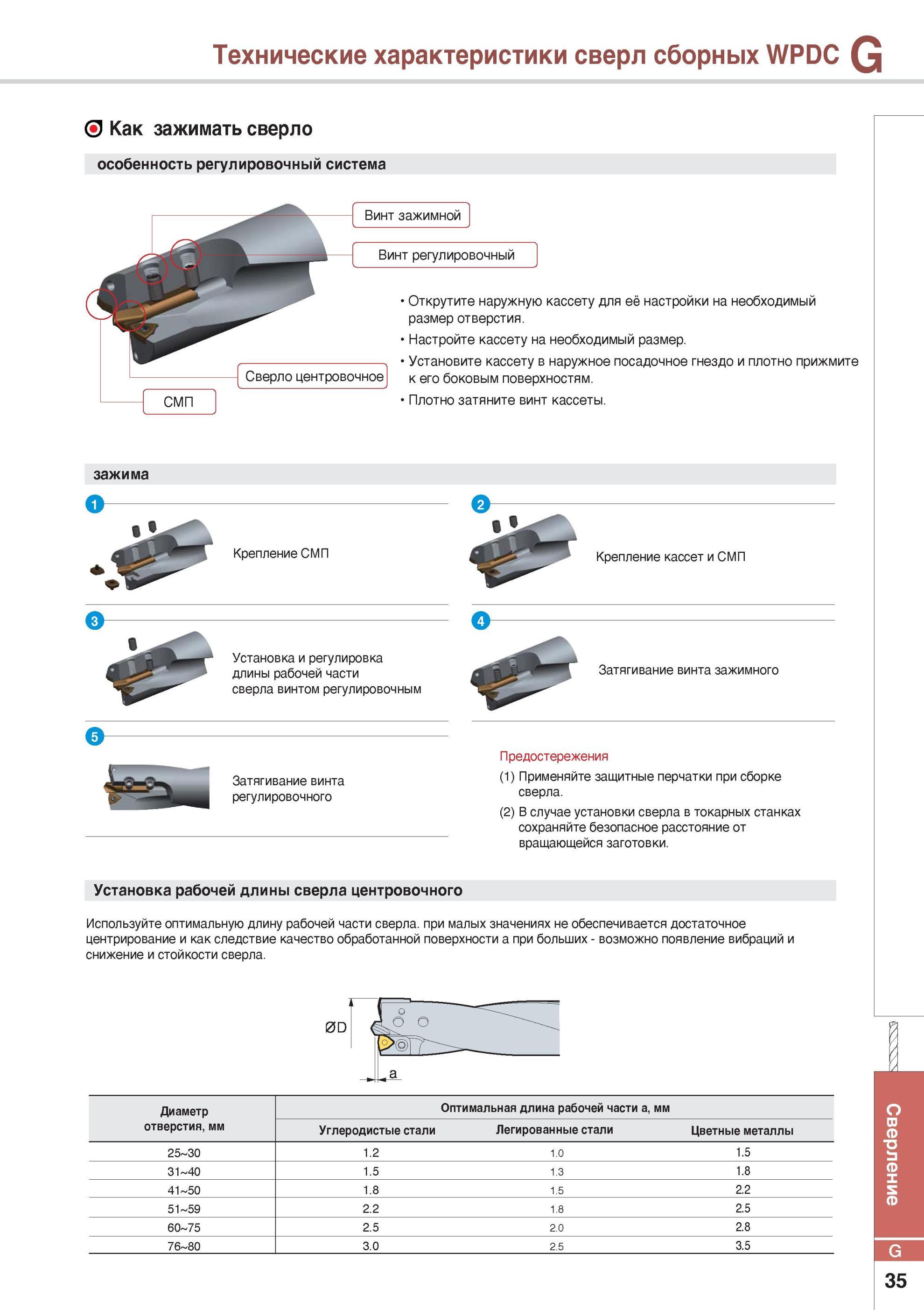

749 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G35

749 Как зажимать сверло особенность регулировочный система Винт зажимной Винт регулировочный Открутите наружную кассету для её настройки на необходимый размер Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G35

Как зажимать сверло особенность регулировочный система Винт зажимной Винт регулировочный Открутите наружную кассету для её настройки на необходимый размер

Как зажимать сверло особенность регулировочный система Винт зажимной Винт регулировочный Открутите наружную кассету для её настройки на необходимый размер отверстия. Настройте кассету на необходимый размер. 1 Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям. 1 Плотно затяните винт кассеты. зажима Установка и регулировка длины рабочей части сверла винтом регулировочным Затягивание винта регулировочного Э Затягивание винта зажимного Предостережения (1) Применяйте защитные перчатки при сборке сверла. (2) В случае установки сверла в токарных станках сохраняйте безопасное расстояние от вращающейся заготовки. Установка рабочей длины сверла центровочного Используйте оптимальную длину рабочей части сверла. при малых значениях не обеспечивается достаточное центрирование и как следствие качество обработанной поверхности а при больших - возможно появление вибраций и снижение и стойкости сверла. Диаметр Оптимальная длина рабочей части а, мм отверстия, мм Углеродистые стали Легированные стали Цветные металлы 25 30 1.2 1.0 1.5 О 1.5 1.3 1.8 о 5 1.8 1.5 2.2 5 2.2 1.8 2.5 60 75 2.5 2.0 2.8 76 80 3.0 2.5 3.5 35 Сверление Сверло центровочное СМП Крепление СМП Крепление кассет и СМП Технические характеристики сверл сборных WPDC Сверла Korloy с механическим креплением режущих пластин О
