MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Как установить зачистную фрезерную сменную пластину Митсубиси Длина вспомогательной режущей кромки должна быть больше чем подача на оборот

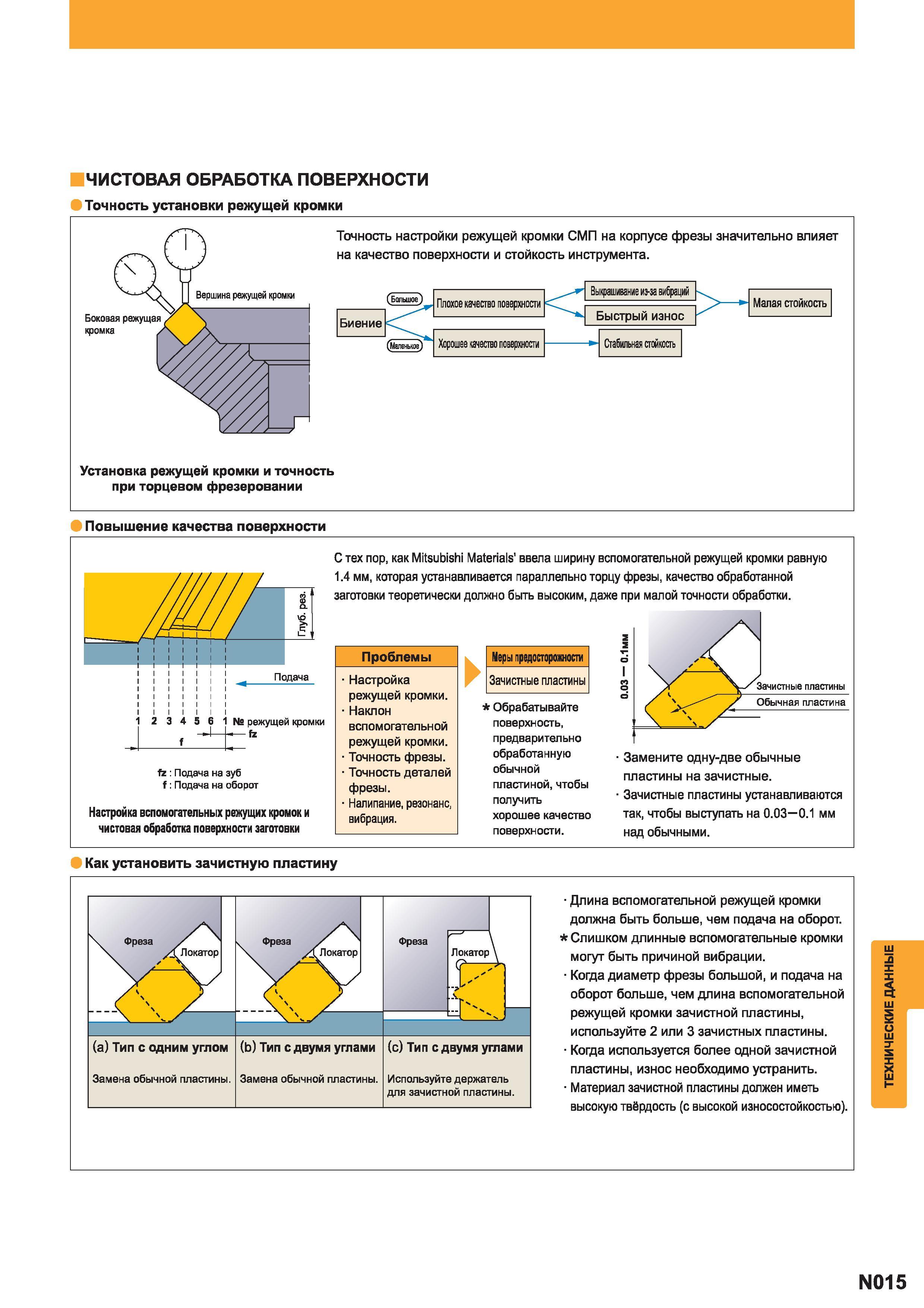

1297 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N015

1297 Как установить зачистную фрезерную сменную пластину Митсубиси Длина вспомогательной режущей кромки должна быть больше чем подача на оборот Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N015

Как установить зачистную фрезерную сменную пластину Митсубиси Длина вспомогательной режущей кромки должна быть больше чем подача на оборот

Как установить зачистную фрезерную сменную пластину Митсубиси Длина вспомогательной режущей кромки должна быть больше чем подача на оборот _ Слишком длинные вспомогательные кромки могут быть причиной вибрации. Когда диаметр фрезы большой и псщача на оборот больше чем длина вспомогательной режущей кромки зачистной пластины используйте 2 или 3 зачистных пластины. Когда используется более одной зачистной пластины износ необходимо устранить. Материал зачистной пластины должен иметь высокую твёрдость (с высокой износостойкостью). N015 ТЕХНИЧЕСКИЕ ДАННЫЕ ЧИСТОВАЯ ОБРАБОТКА ПОВЕРХНОСТИ Точность установки режущей кромки Точность настройки режущей кромки СМП на корпусе фрезы значительно влияет на качество поверхности и стойкость инструмента. (Большое) Биение Выкрашивание из-за вибраций Быстрый износ Маленькое) Стабильная стойкость Малая стойкость Установка режущей кромки и точность при торцевом фрезеровании Повышение качества поверхности fz Подача на зуб f Подача на оборот Настройка вспомогательных режущих кромок и чистовая обработка поверхности заготовки С тех пор как Mitsubishi Materials' ввела ширину вспомогательной режущей кромки равную 1.4 мм которая устанавливается параллельно торцу фрезы качество обработанной заготовки теоретически должно быть высоким даже при малой точности обработки. Проблемы Настройка режущей кромки. Наклон вспомогательной режущей кромки. Точность фрезы. Точность деталей фрезы. Налипание резонанс вибрация. Меры предосторожности Зачистные пластины Обрабатывайте поверхность предварительно обработанную обычной пластиной чтобы получить хорошее качество поверхности. пластины на зачистные. Зачистные пластины устанавливаются так чтобы выступать на 0.03 0.1 мм над обычными.
