MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Как сверлить глубокое отверстие в металлической заготовке твердосплавными спиральными сверлами Mitsubishi Рекомендации японского производителя

1099 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L021

1099 Как сверлить глубокое отверстие в металлической заготовке твердосплавными спиральными сверлами Mitsubishi Рекомендации японского производителя Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L021

Как сверлить глубокое отверстие в металлической заготовке твердосплавными спиральными сверлами Mitsubishi Рекомендации японского производителя

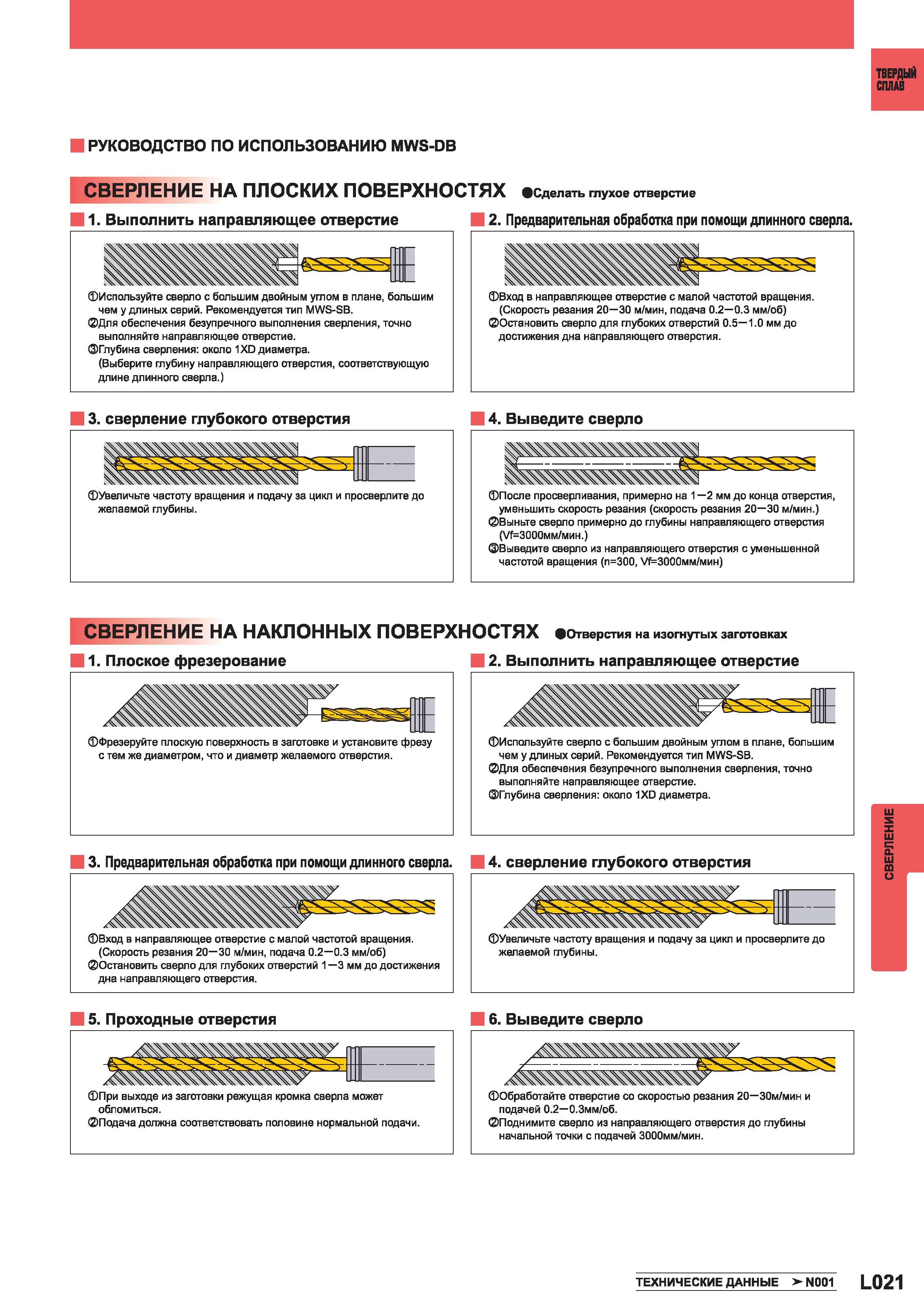

Как сверлить глубокое отверстие в металлической заготовке твердосплавными спиральными сверлами Mitsubishi Рекомендации японского производителя _ по правильной технологической последовательности РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MWS-DB Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ в Сделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. Используйте сверло с большим двойным углом в плане большим чем у длиных серий. Рекомендуется тип MWS-SB. Для обеспечения безупречного выполнения сверления точно выполняйте направляющее отверстие. Глубина сверления около 1XD диаметра. (Выберите глубину направляющего отверстия соответствующую длине длинного сверла.) Вход в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 м/мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 0.5 1.0 мм до достижения дна направляющего отверстия. 3. сверление глубокого отверстия 4. Выведите сверло После просверливания примерно на 1 2 мм до конца отверстия уменьшить скорость резания (скорость резания 20 30 м/мин.) Выньте сверло примерно до глубины направляющего отверстия ( ЯЗ мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (п300 VMOOOmm mhh) Сверление НА НАКЛОННЫХ ПОВЕРХНОСТЯХ отверстия на изогнутых заготовках 11. Плоское фрезерование 2. Выполнить направляющее отверстие Используйте сверло с большим двойным углом в плане большим чем у длиных серий. Рекомендуется тип MWS-SB. Для обеспечения безупречного выполнения сверления точно выполняйте направляющее отверстие. Глубина сверления около 1XD диаметра. 3. Предварительная обработка при помощи длинного сверла. 4. сверление глубокого отверстия Вхсщ в направляющее отверстие с малой частотой вращения. (Скорость резания 20 30 м/мин подача 0.2 0.3 мм/об) Остановить сверло для глубоких отверстий 1 3 мм до достижения дна направляющего отверстия. 5. Проходные отверстия При выходе из заготовки режущая кромка сверла обломиться. Подача должна соответствовать половине нормал может ьной подачи. Увеличьте частоту вращения и подачу за цикл и просве желаемой глубины. злите до 16. Выведите сверло Обработайте отверстие скоростью резания 20 ЗОм/мин и подачей 0.2 О.Змм/об. Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей З мм/мин. ТЕХНИЧЕСКИЕ ДАННЫЕ N001 L021 Сверление
