Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

Как и какая образуется стружка при сверлении на станках отверстий в заготовках деталей из металлов и сплавов Коническая спиральная Сегментная

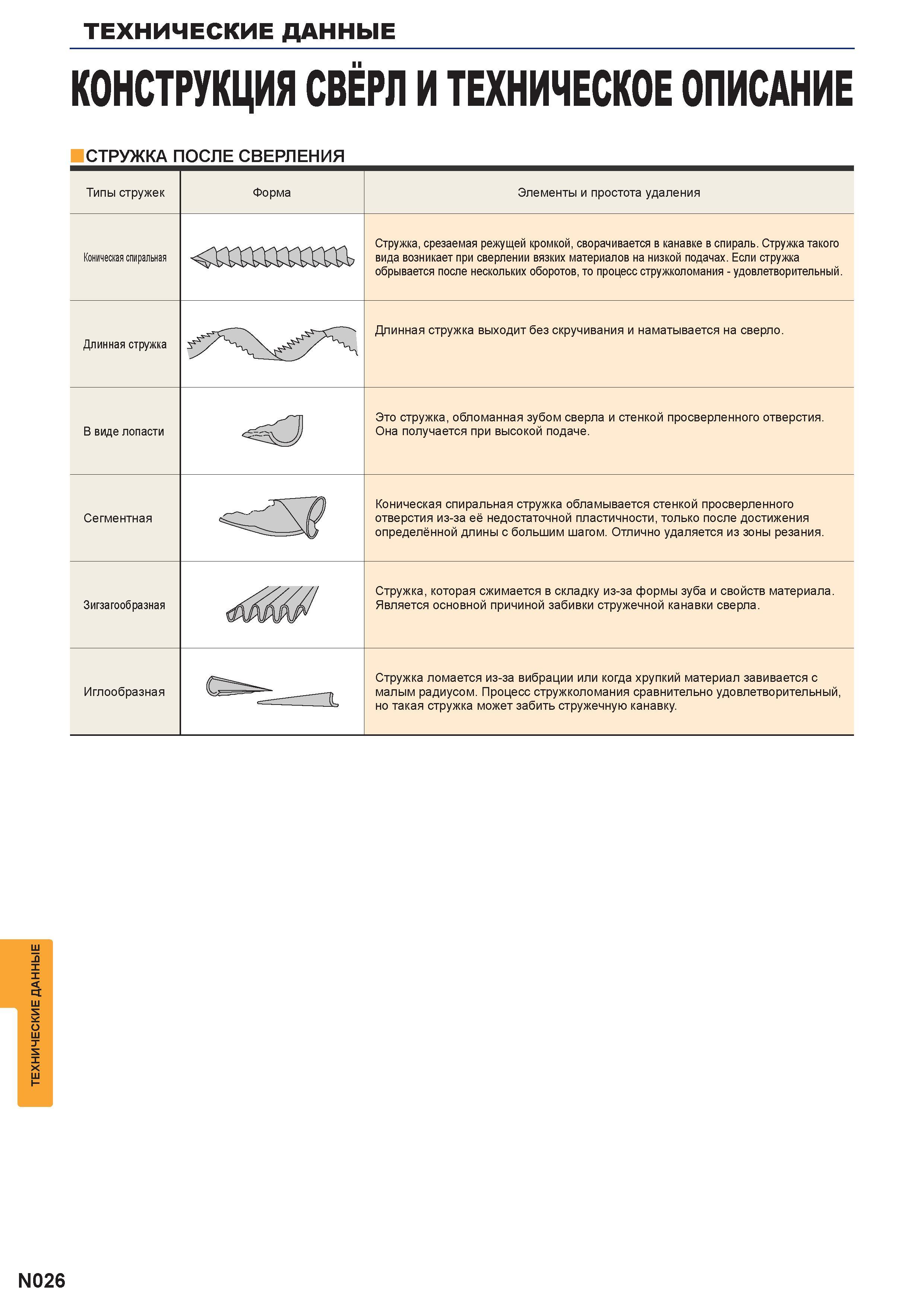

1362 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.N026

1362 Как и какая образуется стружка при сверлении на станках отверстий в заготовках деталей из металлов и сплавов Коническая спиральная Сегментная Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N026

Как и какая образуется стружка при сверлении на станках отверстий в заготовках деталей из металлов и сплавов Коническая спиральная Сегментная

Как и какая образуется стружка при сверлении на станках отверстий в заготовках деталей из металлов и сплавов Коническая спиральная Сегментная _ Краткое руководство по обработке металлов на станках КОНСТРУКЦИЯ СВЕРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ СТРУЖКА ПОСЛЕ СВЕРЛЕНИЯ Типы стружек Форма Элементы и простота удаления Коническая спиральная Стружка, срезаемая режущей кромкой, сворачивается в канавке в спираль. Стружка такого вида возникает при сверлении вязких материалов на низкой подачах. Если стружка обрывается после нескольких оборотов, то процесс стружколомания - удовлетворительный. Длинная стружка Длинная стружка выходит без скручивания и наматывается на сверло. В виде лопасти О Это стружка, обломанная зубом сверла и стенкой просверленного отверстия. Она получается при высокой подаче. Сегментная О Коническая спиральная стружка обламывается стенкой просверленного отверстия из-за её недостаточной пластичности, только после достижения определённой длины с большим шагом. Отлично удаляется из зоны резания. Зигзагообразная Стружка, которая сжимается в складку из-за формы зуба и свойств материала. Является основной причиной забивки стружечной канавки сверла. Иглообразная J Стружка ломается из-за вибрации или когда хрупкий материал завивается с малым радиусом. Процесс стружколомания сравнительно удовлетворительный, но такая стружка может забить стружечную канавку. N026
