Измерительные пробки 0D для отверстий представляют собой механические двухточечные высокоточные индикаторные нутромеры

Измерительные пробки 0D для отверстий представляют собой механические двухточечные высокоточные индикаторные нутромеры

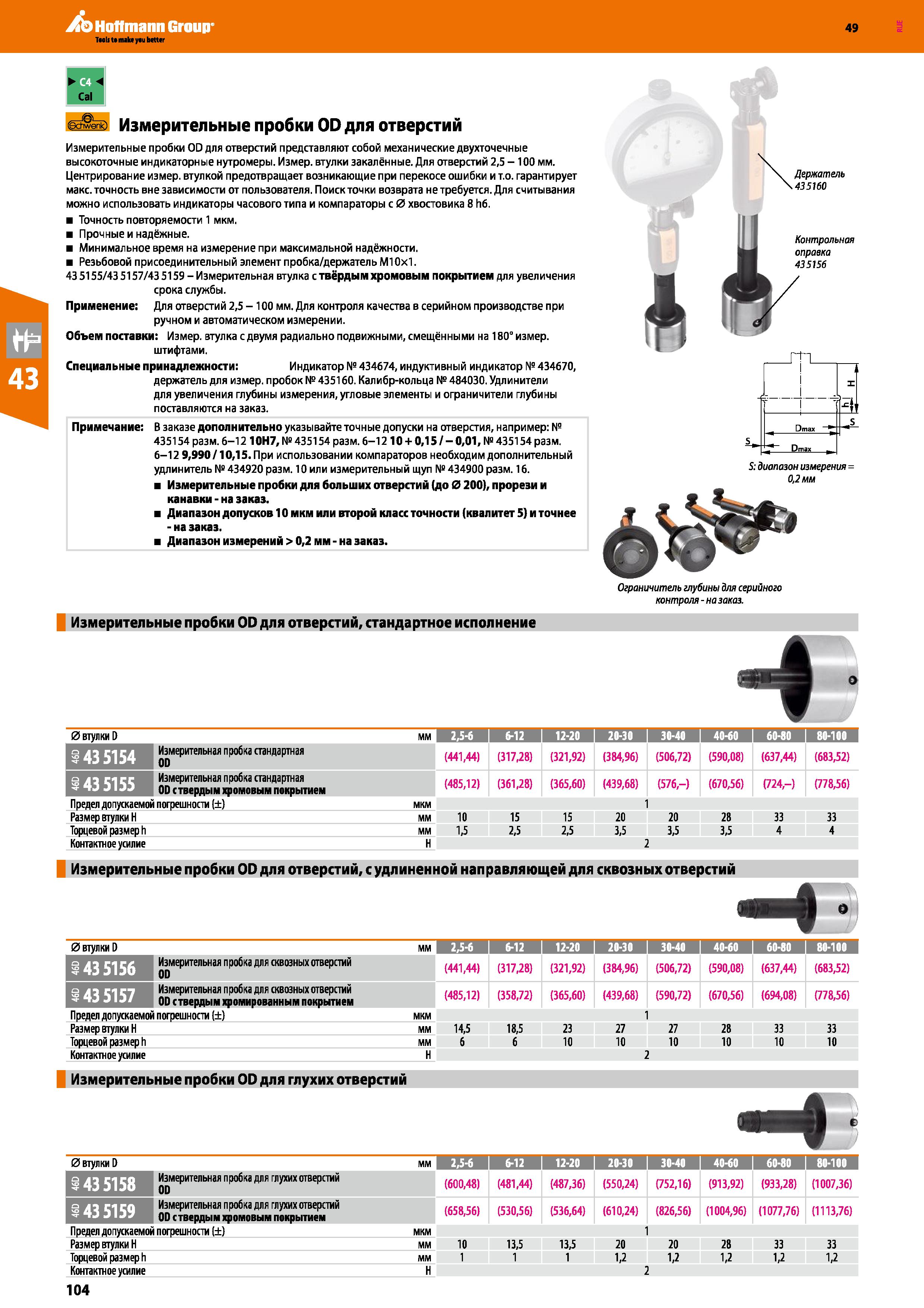

Измерительные пробки 0D для отверстий представляют собой механические двухточечные высокоточные индикаторные нутромеры _ Измер. втулки закалённые. Для отверстий 2,5 -100 мм. Центрирование измер. втулкой предотвращает возникающие при перекосе ошибки и т.о. гарантирует макс. точность вне зависимости от пользователя. Поиск точки возврата не требуется. Для считывания можно использовать индикаторы часового типа и компараторы с 0 хвостовика 8 h6. Точность повторяемости 1 мкм. Прочные и надёжные. Минимальное время на измерение при максимальной надёжности. Резьбовой присоединительный элемент пробка держатель Ml0x1. 435155 435157 435159 - Измерительная втулка с твёрдым хромовым покрытием для увеличения срока службы. Применение: Для отверстий 2,5 -100 мм. Для контроля качества в серийном производстве при ручном и автоматическом измерении. Объем поставки: Измер. втулка с двумя радиально подвижными, смещёнными на 180° измер. штифтами. Специальные принадлежности: Индикатор № 434674, индуктивный индикатор № 434670, держатель для измер. пробок № 435160. Калибр-кольца № 484030. Удлинители для увеличения глубины измерения, угловые элементы и ограничители глубины поставляются на заказ. Примечание: В заказе дополнительно указывайте точные допуски на отверстия, например: № 435154 разм. 6-12 10Н7, № 435154 разм. 6-12 10 + 0,15 - 0,01, № 435154 разм. 6-12 9,990 10,15. При использовании компараторов необходим дополнительный удлинитель № 434920 разм. 10 или измерительный щуп № 434900 разм. 16. Измерительные пробки для больших отверстий (до 0 200), прорези и канавки - на заказ. Диапазон допусков 10 мкм или второй класс точности (квалитег 5) и точнее - на заказ. Диапазон измерений > 0,2 мм - на заказ. Измерительные пробки OD для отверстий, стандартное исполнение Держатель 435160 Контрольная оправка 435156 rtn 1 i i X Ц Dmax ts S, Dmax m S: диапазон измерения = 0,2 мм Ограничитель глубины для серийного контроля-назаказ. -I 0 втулки D мм 2,5-6 I 6-12 I 12-20 I 20-30 I 30-40 I 40-60 I 60-10 а Измерительная пробка стандартная 0D (441,44) (317,28) (321,92) (384,96) (506,72) (590,08) (637,44) (683,52) 8 43 5155 Измерительная пробка стандартная 0D с твердым хромовым покрытием (485,12) (361,28) (365,60) (439,68) (576,-) (670,56) (724,-) (778,56) Предел допускаемой погрешности (±) мкм 1 Размер втулки Н мм 10 15 15 20 20 28 33 33 Торцевой размер h мм 1,5 2,5 2,5 3,5 3,5 3,5 4 4 Контактное усилие н 2 Измерительные пробки OD для отверстий, с удлиненной направляющей для сквозных отверстий О 0 втулки D мм 2,5-6 6-12 I 12-20 I 20-30 I 30-40 I 40-60 I 60-10 дзанни О чэ 435156 Измерительная пробка для сквозных отверстий 0D (441,44) (317,28) (321,92) (384,96) (506,72) (590,08) (637,44) (683,52) о VO ч- 435157 Измерительная пробка для сквозных отверстий 0D с твердым хромированным покрытием (485,12) (358,72) (365,60) (439,68) (590,72) (670,56) (694,08) (778,56) Предел допускаемой погрешности (±) мкм 1 Размер втулки Н мм 14,5 18,5 23 27 27 28 33 33 Торцевой размер h мм 6 б 10 10 10 10 10 10 Контактное усилие Измерительные пробки OD для глухих отверстий 0 втулки D мм 2,5-6 6-12 I 12-20 I 20-30 I 30-40 I 40-60 I 60-80 I 80-100 Измерительная пробка для глухих отверстий (600,48) (481,44) (487,36) (550,24) (752,16) (913,92) (933,28) (1007,36) ЯТТЩЯ Измерительная пробка для глухих отверстий 0D с твердым хромовым покрытием (658,56) (530,56) (536,64) (610,24) (826,56) (1004,96) (1077,76) (1113,76) Предел допускаемой погрешности (±) мкм 1 Размер втулки Н мм 10 13,5 13,5 20 20 28 33 33 Торцевой размер h мм 1 1 1 1,2 1,2 1,2 1,2 1,2 Контактное усилие н 2 104 Измерительные пробки 0D для отверстий
