SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

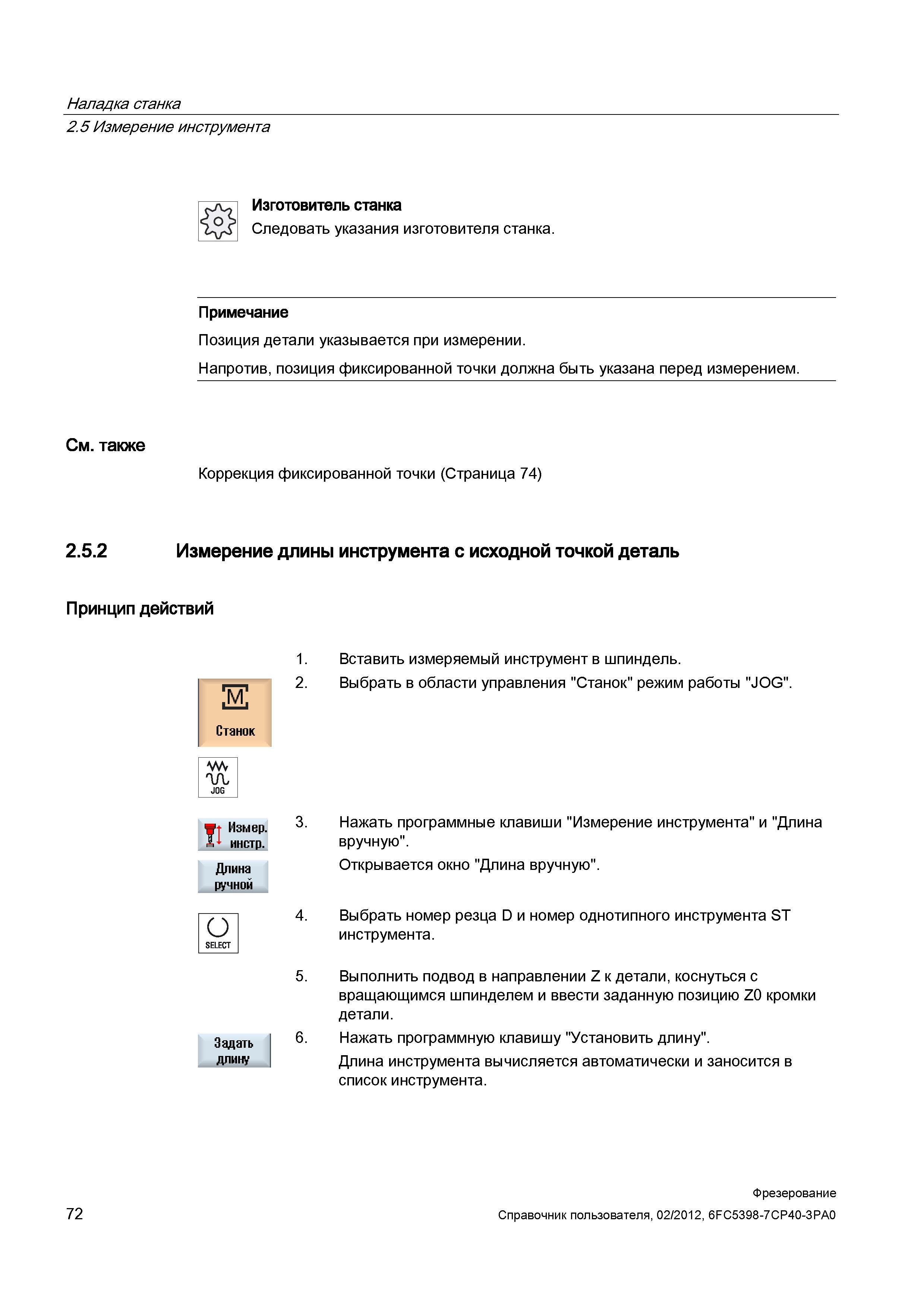

72 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.72

72 Измерение длины инструмента с исходной точкой деталь Вставить измеряемый инструмент в шпиндель Выбрать в области управления Станок режим раб Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 72

Измерение длины инструмента с исходной точкой деталь Вставить измеряемый инструмент в шпиндель Выбрать в области управления Станок режим раб

Измерение длины инструмента с исходной точкой деталь Вставить измеряемый инструмент в шпиндель. Выбрать в области управления "Станок" режим работы "JOG". Нажать программные клавиши "Измерение инструмента" и "Длина вручную". Открывается окно "Длина вручную". Выбрать номер резца D и номер однотипного инструмента ST инструмента. Выполнить подвод в направлении Z к детали, коснуться с вращающимся шпинделем и ввести заданную позицию Z0 кромки детали. Нажать программную клавишу "Установить длину". Длина инструмента вычисляется автоматически и заносится в список инструмента. Принцип действий 1. 2. W+ Измер. инстр. Длина ручной О Задать длину 5 72 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.5 Измерение инструмента Изготовитель станка Следовать указания изготовителя станка. Примечание Позиция детали указывается при измерении. Напротив, позиция фиксированной точки должна быть указана перед измерением. См. также Коррекция фиксированной точки (Страница 74) 2.5.2
