Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

Инструменты и приспособления применяемые на фрезерных станках по металлу Длиннокромочные концевые фрезы с наборной режущей кромкой Основные размеры

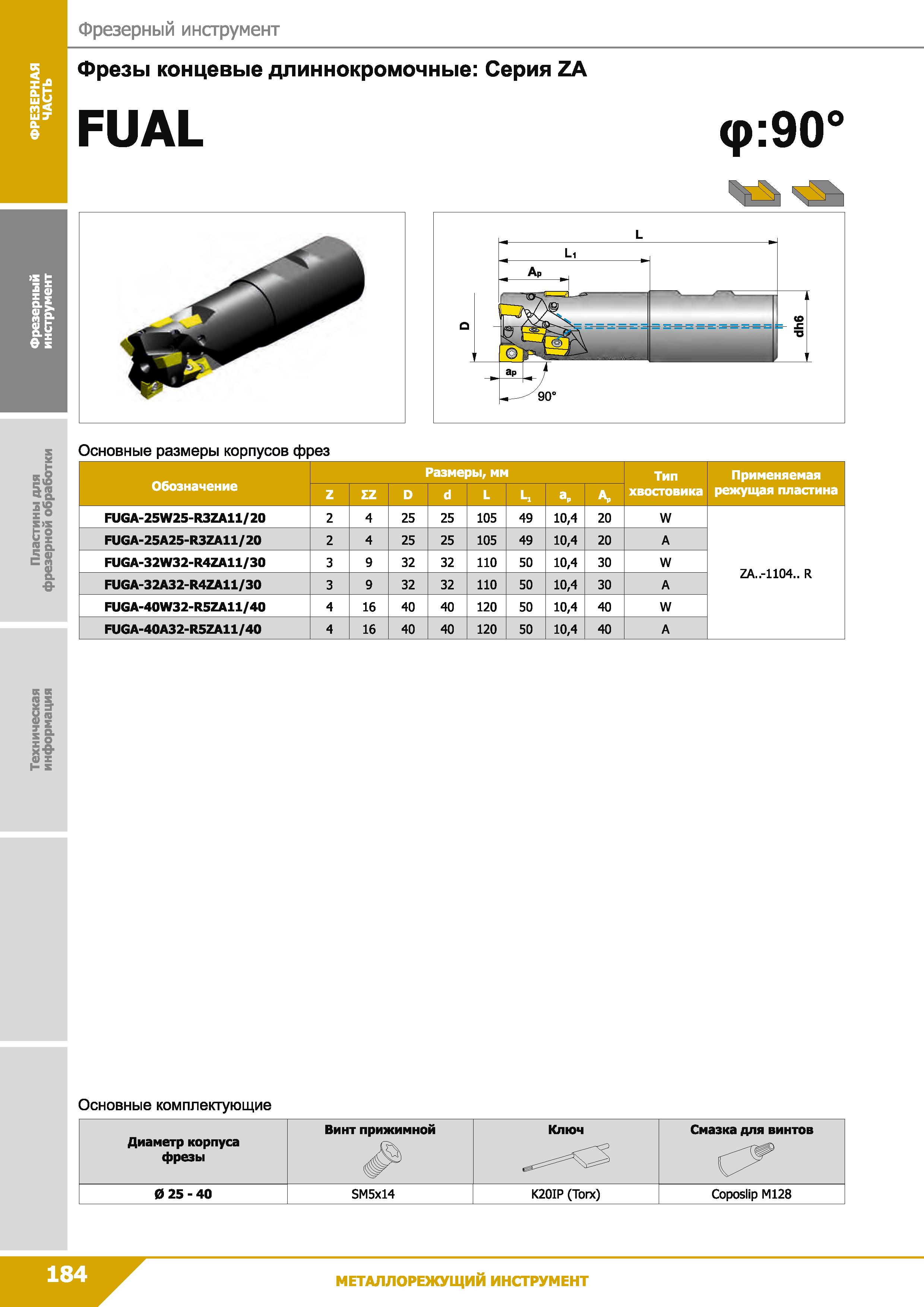

184 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.184

184 Инструменты и приспособления применяемые на фрезерных станках по металлу Длиннокромочные концевые фрезы с наборной режущей кромкой Основные размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 184

Инструменты и приспособления применяемые на фрезерных станках по металлу Длиннокромочные концевые фрезы с наборной режущей кромкой Основные размеры

Инструменты и приспособления применяемые на фрезерных станках по металлу Длиннокромочные концевые фрезы с наборной режущей кромкой Основные размеры _ параметры фрезы концевые длиннокромочные: Серия ZA FUAL р:90° Основные размеры корпусов фрез Размеры, мм Тип Применяемая Обозначение Z IZ D d L эр Ар хвостовика режущая пластина FUGA-25W25-R3ZA11/20 2 4 25 25 105 49 10,4 20 W FUGA-25A25-R3ZA11/20 2 4 25 25 105 49 10,4 20 А FUGA-32W32-R4ZA11/30 3 9 32 32 110 50 10,4 30 W ZA..-1104.. R FUGA-32A32-R4ZA11/30 3 9 32 32 110 50 10,4 30 А FUGA-40W32-R5ZA11/40 4 16 40 40 120 50 10,4 40 W FUGA-40A32-R5ZA11/40 4 16 40 40 120 50 10,4 40 А Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 25 - 40 SM5X14 K20IP (Топе) Coposlip М128 Инструмент по металлу для станков Фрезерный инструмент




См.также / See also :

Сборные фрезы с СМП / Parts of a milling cutter

Фрезерование на фрезерном станке / Basics of milling

Твердосплавные концевые фрезы / Parts of an end mill

Встречное и попутное фрезерование / Up and down cut milling

Фрезерование резьбы / Thread milling

Расчет режимов резания при фрезеровании / Milling formulas

Размеры фрез по металлу / Mounting dimensions of milling cutters



Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

181 Фрезерный инструмент Фрезы торцевые насадные: Серия ZA FUGA Основные размеры корпусов фрез Размеры, мм ТИп Применяемая Обозначение Z D d Н а„ 0е Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 181181 182 Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 182182 Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид183 Фрезерный инструмент Фрезы с винтовым хвостовиком: Серия ZA FUGA н J - - -О 1-0 V т ар ‘г1 А-А 91° Основные размеры корпусов фрез Размеры, мм При Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 183183 185 Фрезерный инструмент ZAHT ZAHT -N - Складская продукция - Изготовление после согласования объёма Обозначение Марка сплава Радиус, мм Глубина реза Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 185185 186 Фрезерный инструмент X BlH Фрезы торцевые насадные: Серия ZP шУ го X а е FRAS ф:90° J &a Основные размеры корпусов фрез Размеры, мм Тип Применяем Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 186186 187 Фрезерный инструмент Фрезы концевые: Серия ZP FRAS Основные размеры корпусов фрез р:90° Размеры, мм ТИп Применяемая Обозначение Z D d L к ар 0 хв Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 187187
