Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Инструментальные выскоточные гидропатроны Korloy HSK-DHE Переходные втулки для зажима инструмента с цилиндрическим хвостовиком Комплектующие

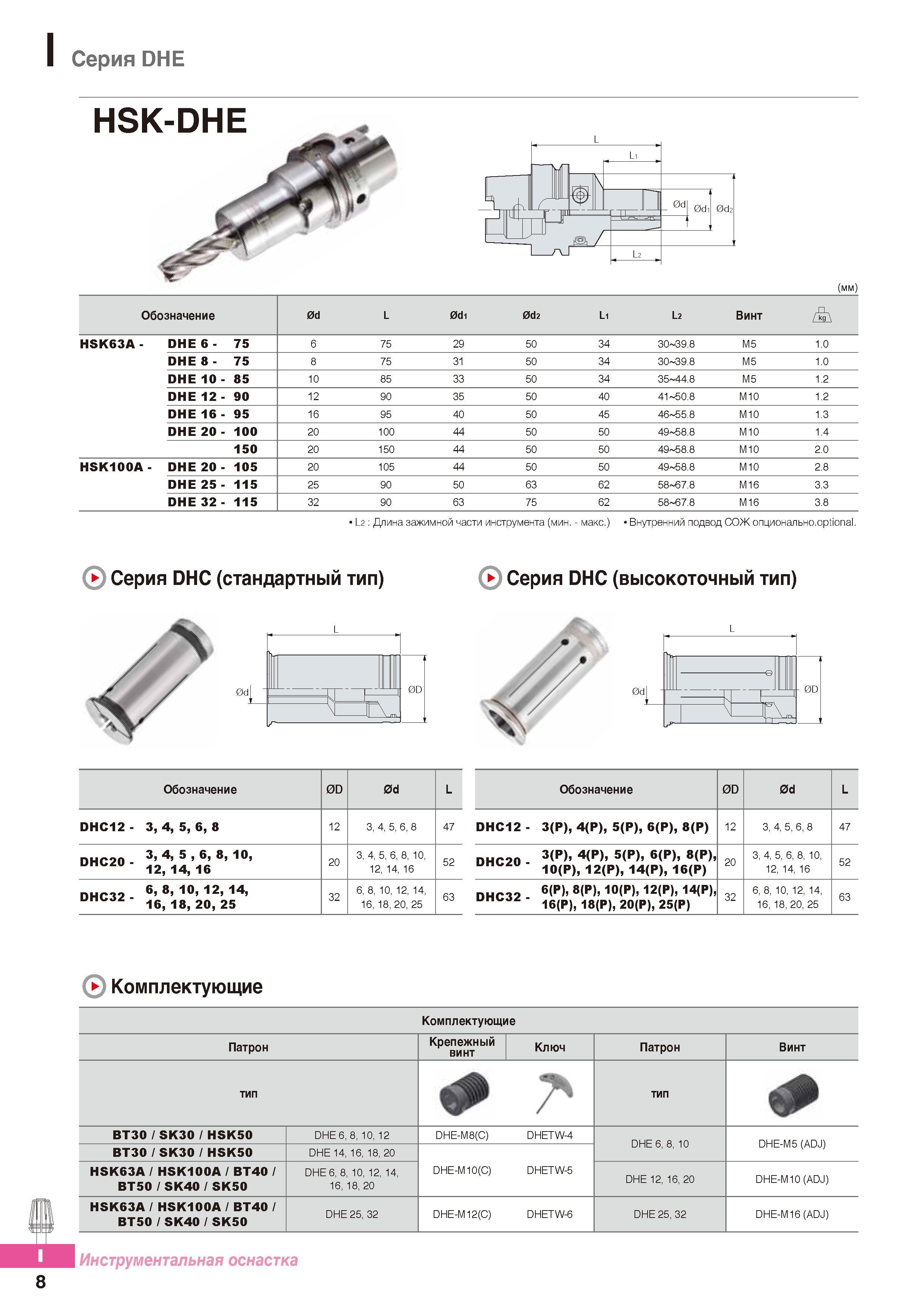

925 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I8

925 Инструментальные выскоточные гидропатроны Korloy HSK-DHE Переходные втулки для зажима инструмента с цилиндрическим хвостовиком Комплектующие Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I8

Инструментальные выскоточные гидропатроны Korloy HSK-DHE Переходные втулки для зажима инструмента с цилиндрическим хвостовиком Комплектующие

Инструментальные выскоточные гидропатроны Korloy HSK-DHE Переходные втулки для зажима инструмента с цилиндрическим хвостовиком Комплектующие _ для гидропластовых патронов Обозначение 0d L 0di 0d2 Li L2 Винт А HSK63A- DHE6- 75 6 75 29 50 34 30-39.8 M5 1.0 DHE 8 - 75 8 75 31 50 34 30-39.8 М5 1.0 DHE 10 - 85 10 85 33 50 34 35-44.8 М5 1.2 DHE 12 - 90 12 90 35 50 40 41-50.8 М10 1.2 DHE 16 - 95 16 95 40 50 45 46-55.8 М10 1.3 DHE20 - 100 20 100 44 50 50 49-58.8 М10 1.4 150 20 150 44 50 50 49-58.8 М10 2.0 HSK100A- DHE20- 105 20 105 44 50 50 49-58.8 М10 2.8 DHE25 - 115 25 90 50 63 62 58-67.8 М16 3.3 DHE32 - 115 32 90 63 75 62 58-67.8 М16 3.8 l_2: Длина зажимной части инструмента (мин. - макс.) Внутренний подвод СОЖ опционально.ор опа Серия DHC (высокоточный тип) Обозначение 0D 0d L Обозначение 0D 0d L DHC12- 3, 4, 5, 6, 8 12 з, 4, 5, 6, 8 47 DHC12- 3(Р), 4(Р), 5(Р), 6(Р), 8(Р) 12 3, 4, 5, 6, 8 47 DHC20- 3, 4, 5 6, 8, 10, 12, 14, 16 20 3, 4, 5, 6, 8, 10, 12, 14, 16 52 DHC20- 3(Р), 4(Р), 5(Р), 6(Р), 8(Р), 10(Р), 12(Р), 14(Р), 16(Р) 20 3, 4, 5, 6, 8, 10, 12, 14, 16 52 DHC32- 6, 8, 10, 12, 14, 16, 18, 20, 25 32 6, 8, 10, 12, 14, 16, 18, 20, 25 63 DHC32- 6(Р), 8(Р), 10(Р), 12(Р), 14(Р), 16(Р), 18(Р), 20(Р), 25(Р) 32 6, 8, 10, 12, 14, 16, 18, 20, 25 63 Комплектующие Комплектующие Патрон Крепежный к ВИНТ 1М1ЮЧ Патрон Винт тип 7 тип ВТ30 / SK30 / HSK50 DHE6, 8, 10, 12 DHE-M8(C) DHETW-4 DHE 6, 8, 10 DHE-M5 (ADJ) ВТ30 / SK30 / HSK50 DHE 14, 16, 18, 20 DHE-M10(C) DHETW-5 HSK63A / HSK100A / ВТ40 / ВТ50 / SK40 / SK50 DHE6, 8, 10, 12, 14, 16, 18, 20 DHE 12,16, 20 DHE-M10 (ADJ) HSK63A / HSK100A / ВТ40 / ВТ50 / SK40 / SK50 DHE25, 32 DHE-M12(C) DHETW-6 DHE 25, 32 DHE-M16 (ADJ) 8 I Инструментальная оснастка L Станочный вспомогательный инструмент Korloy Серия DHE




См.также / See also :

Вспомогательный инструмент Korloy для крепления на станке режущего инструмента



Оснастка для фрезерных станков по металлу / Мilling tool holders

Балансировка инструмента / Tool balancing

Гидравлические патроны (гидропатроны) / Hydraulic chucks

Термопатрон (термозажимной патрон) / Shrink fit chuck

Присоединительные размеры фрез / Mounting dimensions of milling cutters

Формулы фрезерования / Milling formulas

Корпусные фрезы по металлу Конструкция / Parts of a milling cutter

Фрезерование металлов Основы / Basics of milling




Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

922 Вспомогательный инструмент Korloy для крепления на станке режущего инструмента Иллюстрированный указатель инструментальных зажимных систем южнокорейского п Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I5922 Вспомогательный инструмент Korloy для крепления на станке режущего инструмента Иллюстрированный указатель инструментальных зажимных систем южнокорейского п
Указатель
923 Гидравлический зажимной патрон Korloy серии DHE идеально подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I6923 Гидравлический зажимной патрон Korloy серии DHE идеально подходит для высокоточной обработки пресс-форм, авто компонентов и высокоточных деталей924 Станочные зажимные гидропластовые патроны Korloy BT-DHE MAS403-BT Общий вид южнокорейского вспомогательного инструмента Эскизы с основными размерами (мм) Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I7924 Станочные зажимные гидропластовые патроны Korloy BT-DHE MAS403-BT Общий вид южнокорейского вспомогательного инструмента Эскизы с основными размерами (мм)926 Термозажимной шпиндельный патрон Korloy DSC Используется специальная термообработанная сталь Прецизионная обработка и крепление Повышенная точность Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I9926 Термозажимной шпиндельный патрон Korloy DSC Используется специальная термообработанная сталь Прецизионная обработка и крепление Повышенная точность927 Термозажимные патроны Korloy Серия DSC BT-DSC Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I10927 928 Термозажимные патроны Korloy Серия DSC BT-DSC/M Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I11928
