Инструментальные патроны Walter HSK с креплением Whistle-Notch A 171 Для инструментов с хвостовиками по DIN 1835 форма E Технические характеристики

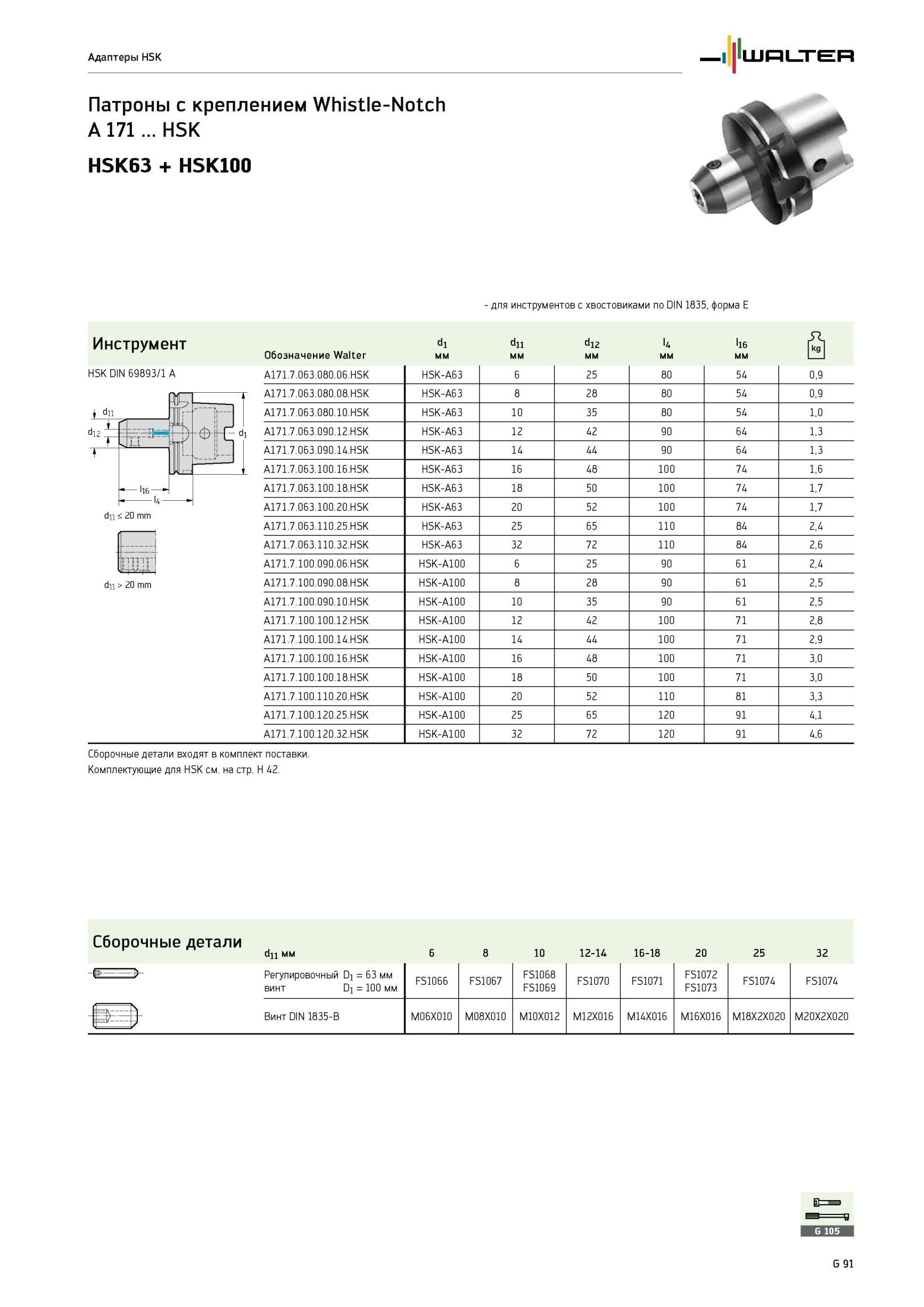

2071 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G91

2071 Инструментальные патроны Walter HSK с креплением Whistle-Notch A 171 Для инструментов с хвостовиками по DIN 1835 форма E Технические характеристики Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G91

Инструментальные патроны Walter HSK с креплением Whistle-Notch A 171 Для инструментов с хвостовиками по DIN 1835 форма E Технические характеристики

Инструментальные патроны Walter HSK с креплением Whistle-Notch A 171 Для инструментов с хвостовиками по DIN 1835 форма E Технические характеристики _ A171.7.063.080.06.HSK HSK-A63 6 25 80 54 0,9 A171.7.063.080.08.HSK HSK-A63 8 28 80 54 0,9 A171.7.063.080.10.HSK HSK-A63 10 35 80 54 1,0 A171.7.063.090.12.HSK HSK-A63 12 42 90 64 1,3 A171.7.063.090.14.HSK HSK-A63 14 44 90 64 1,3 A171.7.063.100.16.HSK HSK-A63 16 48 100 74 1,6 A171.7.063.100.18.HSK HSK-A63 18 50 100 74 1,7 A171.7.063.100.20.HSK HSK-A63 20 52 100 74 1,7 A171.7.063.110.25.HSK HSK-A63 25 65 110 84 2,4 A171.7.063.110.32.HSK HSK-A63 32 72 110 84 2,6 A171.7.100.090.06.HSK HSK-A100 6 25 90 61 2,4 A171.7.100.090.08.HSK HSK-A100 8 28 90 61 2,5 A171.7.100.090.10.HSK HSK-A100 10 35 90 61 2,5 A171.7.100.100.12.HSK HSK-A100 12 42 100 71 2,8 A171.7.100.100.14.HSK HSK-A100 14 44 100 71 2,9 A171.7.100.100.16.HSK HSK-A100 16 48 100 71 3,0 A171.7.100.100.18.HSK HSK-A100 18 50 100 71 3,0 A171.7.100.110.20.HSK HSK-A100 20 52 110 81 3,3 A171.7.100.120.25.HSK HSK-A100 25 65 120 91 4,1 A171.7.100.120.32.HSK HSK-A100 32 72 120 91 4,6 Сборочные детали входят в комплект поставки. Комплектующие для HSK см. на стр. H 42. Сборочные детали dn мм Регулировочный D1 = 63 мм винт D1 = 100 мм Винт DIN 1835-B 6 8 10 12-14 16-18 20 25 32 FS1066 FS1067 FS1068 FS1069 FS1070 FS1071 FS1072 FS1073 FS1074 FS1074 M06X010 M08X010 M10X012 M12X016 M14X016 M16X016 M18X2X020 M20X2X020 G 91 Адаптеры HSK Патроны с креплением Whistle-Notch A 171 ... HSK HSK63 + HSK100 - для инструментов с хвостовиками по DIN 1835, форма E Инструмент HSK DIN 69893/1 A dii > 20 mm Обозначение Walter di мм dii мм d12 мм l4 мм l16 мм
