TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

Инструментальная система TaeguTec GYRO для радиального и углового выравнивания оправок Преимущества Легкая регулировка для устранения смещения ос

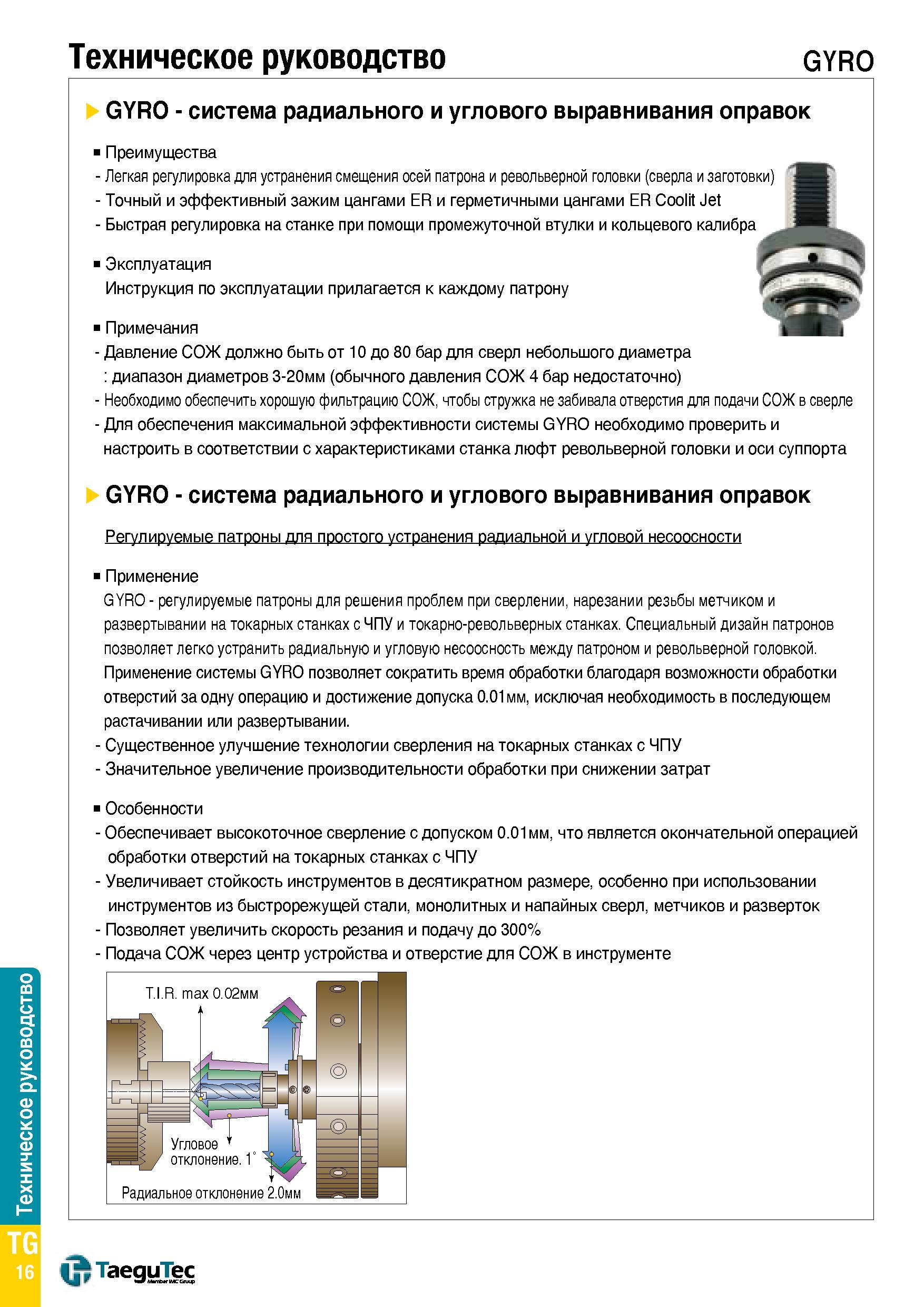

1541 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TG16

1541 Инструментальная система TaeguTec GYRO для радиального и углового выравнивания оправок Преимущества Легкая регулировка для устранения смещения ос Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TG16

Инструментальная система TaeguTec GYRO для радиального и углового выравнивания оправок Преимущества Легкая регулировка для устранения смещения ос

Инструментальная система TaeguTec GYRO для радиального и углового выравнивания оправок Преимущества Легкая регулировка для устранения смещения осей патрона и револьверной головки (сверла и заготовки) - Точный и эффективный зажим цангами ER и герметичными цангами ER Coolit Jet - Быстрая регулировка на станке при помощи промежуточной втулки и кольцевого калибра Эксплуатация Инструкция по эксплуатации прилагается к каждому патрону Примечания - Давление СОЖ должно быть от 10 до 80 бар для сверл небольшого диаметра диапазон диаметров 3-20мм (обычного давления СОЖ 4 бар недостаточно) - Необходимо обеспечить хорошую фильтрацию СОЖ, чтобы стружка не забивала отверстия для подачи СОЖ в сверле - Для обеспечения максимальной эффективности системы GYRO необходимо проверить и настроить в соответствии с характеристиками станка люфт револьверной головки и оси суппорта GYRO - система радиального и углового выравнивания оправок Регулируемые патроны для простого устранения радиальной и угловой несоосности Применение GYRO - регулируемые патроны для решения проблем при сверлении, нарезании резьбы метчиком и развертывании на токарных станках с ЧПУ и токарно-револьверных станках. Специальный дизайн патронов позволяет легко устранить радиальную и угловую несоосность между патроном и револьверной головкой. Применение системы GYRO позволяет сократить время обработки благодаря возможности обработки отверстий за одну операцию и достижение допуска 0.01мм, исключая необходимость в последующем растачивании или развертывании. - Существенное улучшение технологии сверления на токарных станках с ЧПУ - Значительное увеличение производительности обработки при снижении затрат Особенности - Обеспечивает высокоточное сверление с допуском 0.01мм, что является окончательной операцией обработки отверстий на токарных станках с ЧПУ - Увеличивает стойкость инструментов в десятикратном размере, особенно при использовании инструментов из быстрорежущей стали, монолитных и напайных сверл, метчиков и разверток - Позволяет увеличить скорость резания и подачу до 300% - Подача СОЖ через центр устройства и отверстие для СОЖ в инструменте T.I.R. max 0.02мм Угловое отклонение. 1' Радиальное отклонение 2.0мм (S3 ы (“ TaeguTec Техническое руководство Техническое руководство gyro
