Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

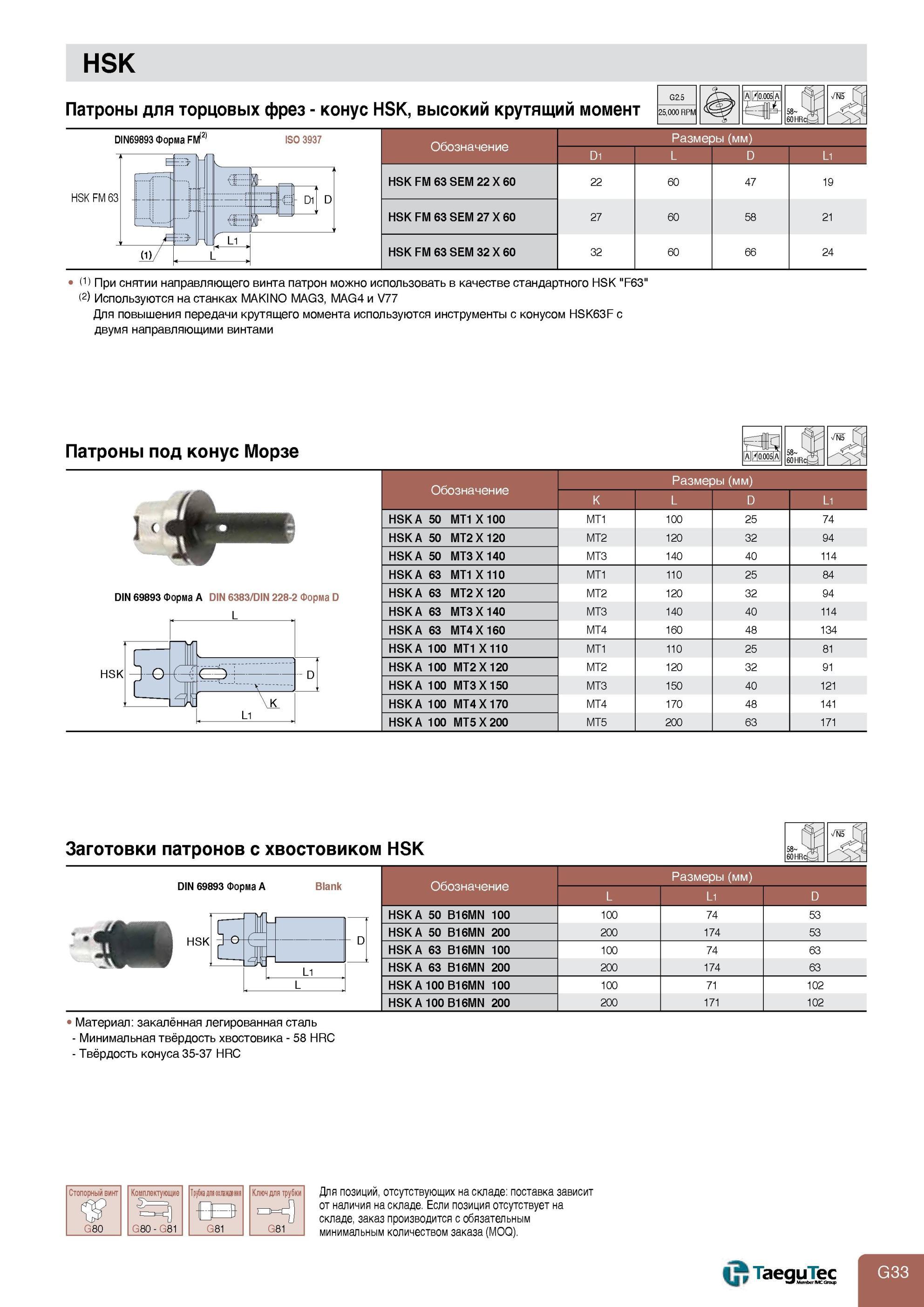

781 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G33

781 Инструментальная оснастка Taegutec с конусом HSK DIN 69893 Форма A FM Обозначения Размеры Используются на станках MAKINO MAG3 MAG4 и V77 Заготовки патроно Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G33

Инструментальная оснастка Taegutec с конусом HSK DIN 69893 Форма A FM Обозначения Размеры Используются на станках MAKINO MAG3 MAG4 и V77 Заготовки патроно

Инструментальная оснастка Taegutec с конусом HSK DIN 69893 Форма A FM Обозначения Размеры Используются на станках MAKINO MAG3 MAG4 и V77 Заготовки патронов под Морз HSK Патроны для торцовых фрез - конус HSK, высокий крутящий момент DIN69893 Форма FM121 G2.5 Al/10.0051 Al 58 Ы 60 HRcb- I 25,000 RPM ISO 3937 Обозначение D1 Размеры (мм) L D L1 HSK FM 63 SEM 22 X 60 22 60 47 19 HSK FM 63 SEM 27 X 60 27 60 58 21 HSK FM 63 SEM 32 X 60 32 60 66 24 (1) При снятии направляющего винта патрон можно использовать в качестве стандартного HSK "F63" (2) Используются на станках MAKINO MAG3, MAG4 и V77 Для повышения передачи крутящего момента используются инструменты с конусом HSK63F с двумя направляющими винтами Патроны под конус Морзе ]< DIN 69893 Форма A DIN 6383/DIN 228-2 Форма D Обозначение K Размер L эы (мм) D L1 HSK A 50 MT1 X 100 MT1 100 25 74 HSK A 50 MT2 X 120 MT2 120 32 94 HSK A 50 MT3 X 140 MT3 140 40 114 HSK A 63 MT1 X 110 MT1 110 25 84 HSK A 63 MT2 X 120 MT2 120 32 94 HSK A 63 MT3 X 140 MT3 140 40 114 HSK A 63 MT4 X 160 MT4 160 48 134 HSK A 100 MT1 X 110 MT1 110 25 81 HSK A 100 MT2 X 120 MT2 120 32 91 HSK A 100 MT3 X 150 MT3 150 40 121 HSK A 100 MT4 X 170 MT4 170 48 141 HSK A 100 MT5 X 200 MT5 200 63 171 Заготовки патронов с хвостовиком HSK DIN 69893 Форма A HSK Blank Обозначение Размеры (мм) L L1 D HSK A 50 B16MN 100 100 74 53 HSK A 50 B16MN 200 200 174 53 HSK A 63 B16MN 100 100 74 63 HSK A 63 B16MN 200 200 174 63 HSK A 100 B16MN 100 100 71 102 HSK A 100 B16MN 200 200 171 102 Материал закалённая легированная сталь - Минимальная твёрдость хвостовика - 58 HRC - Твёрдость конуса 35-37 HRC Стопорный винт G80 Комплектующие G80 - G81 Трубка для охлаждения ВЕЗ G81 Ключ для трубки G81 Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ).
