Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

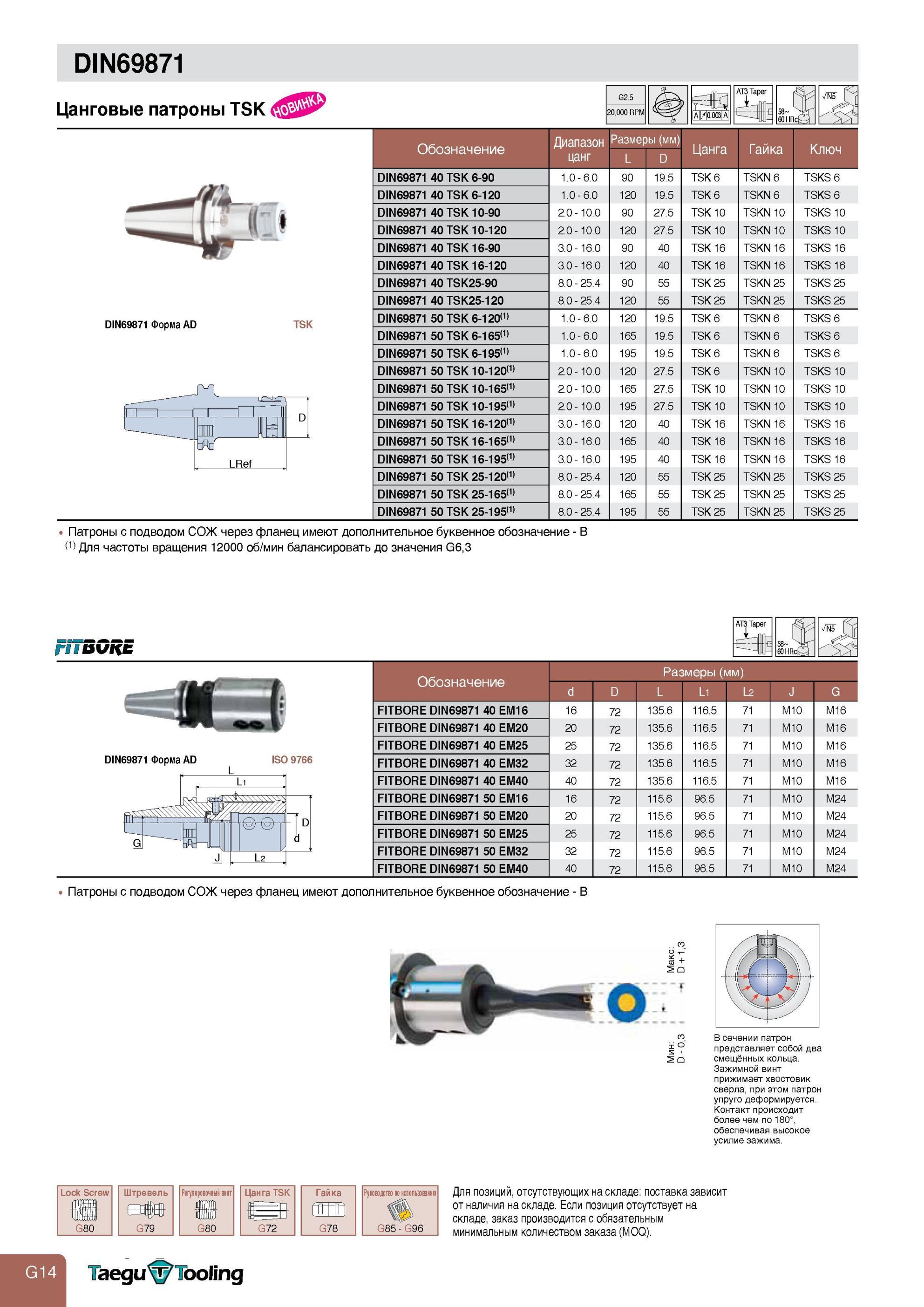

762 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G14

762 Инструментальная оснастка Taegutec по стандарту DIN 69871 Цанговые патроны TSK В сечении патрон представляет собой два смещённых кольца винт прижимает хво Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G14

Инструментальная оснастка Taegutec по стандарту DIN 69871 Цанговые патроны TSK В сечении патрон представляет собой два смещённых кольца винт прижимает хво

Инструментальная оснастка Taegutec по стандарту DIN 69871 Цанговые патроны TSK В сечении патрон представляет собой два смещённых кольца винт прижимает хвостовик све DIN69871 Цанговые патроны TSK DIN69871 Форма AD TSK G2.5 20,000 RPM AT3 Taper i Обозначение Диапазон цанг Размеры (мм) L D Цанга Гайка Ключ DIN69871 40 TSK 6-90 1.0 - 6.0 90 19.5 TSK 6 TSKN 6 TSKS 6 DIN69871 40 TSK 6-120 0 6. О 120 19.5 TSK 6 TSKN 6 TSKS 6 DIN69871 40 TSK 10-90 2.0 - 10.0 90 27.5 TSK 10 TSKN 10 TSKS 10 DIN69871 40 TSK 10-120 2.0 - 10.0 120 27.5 TSK 10 TSKN 10 TSKS 10 DIN69871 40 TSK 16-90 3.0 - 16.0 90 40 TSK 16 TSKN 16 TSKS 16 DIN69871 40 TSK 16-120 3.0 - 16.0 120 40 TSK 16 TSKN 16 TSKS 16 DIN69871 40 TSK25-90 8.0 - 25.4 90 55 TSK 25 TSKN 25 TSKS 25 DIN69871 40 TSK25-120 8.0 - 25.4 120 55 TSK 25 TSKN 25 TSKS 25 DIN69871 50 TSK 6-120(1) 0 О 120 19.5 TSK 6 TSKN 6 TSKS 6 DIN69871 50 TSK 6-165(1) 0 6. о 165 19.5 TSK 6 TSKN 6 TSKS 6 DIN69871 50 TSK 6-195(1) 1.0 - 6.0 195 19.5 TSK 6 TSKN 6 TSKS 6 DIN69871 50 TSK 10-120(1) 2.0 - 10.0 120 27.5 TSK 6 TSKN 10 TSKS 10 DIN69871 50 TSK 10-165(1) 2.0 - 10.0 165 27.5 TSK 10 TSKN 10 TSKS 10 DIN69871 50 TSK 10-195(1) 2.0 - 10.0 195 27.5 TSK 10 TSKN 10 TSKS 10 DIN69871 50 TSK 16-120(1) 3.0 - 16.0 120 40 TSK 16 TSKN 16 TSKS 16 DIN69871 50 TSK 16-165(1) 3.0 - 16.0 165 40 TSK 16 TSKN 16 TSKS 16 DIN69871 50 TSK 16-195(1) 3.0 - 16.0 195 40 TSK 16 TSKN 16 TSKS 16 DIN69871 50 TSK 25-120(1) 8.0 - 25.4 120 55 TSK 25 TSKN 25 TSKS 25 DIN69871 50 TSK 25-165(1) 8.0 - 25.4 165 55 TSK 25 TSKN 25 TSKS 25 DIN69871 50 TSK 25-195(1) 8.0 - 25.4 195 55 TSK 25 TSKN 25 TSKS 25 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 A / 0.0031 A DU If С DIN69871 Форма AD ISO 9766 L AT3 Taper Л15 Обозначение d D Раз L меры (г L1 мм) L2 J G FITBORE DIN69871 40 EM16 16 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM20 20 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM25 25 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM32 32 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM40 40 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 50 EM16 16 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM20 20 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM25 25 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM32 32 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM40 40 72 115.6 96.5 71 M10 M24 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В В сечении патрон представляет собой два смещённых кольца. Зажимной винт прижимает хвостовик сверла, при этом патрон упруго деформируется. Контакт происходит более чем по 180°, обеспечивая высокое усилие зажима. G80 Штревель G79 Регулировочный винт G80 Цанга TSK G72 Гайка ОШВ G78 Руководство по использованию G85 - G96 Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). Taegu&Tooling Lock Screw
