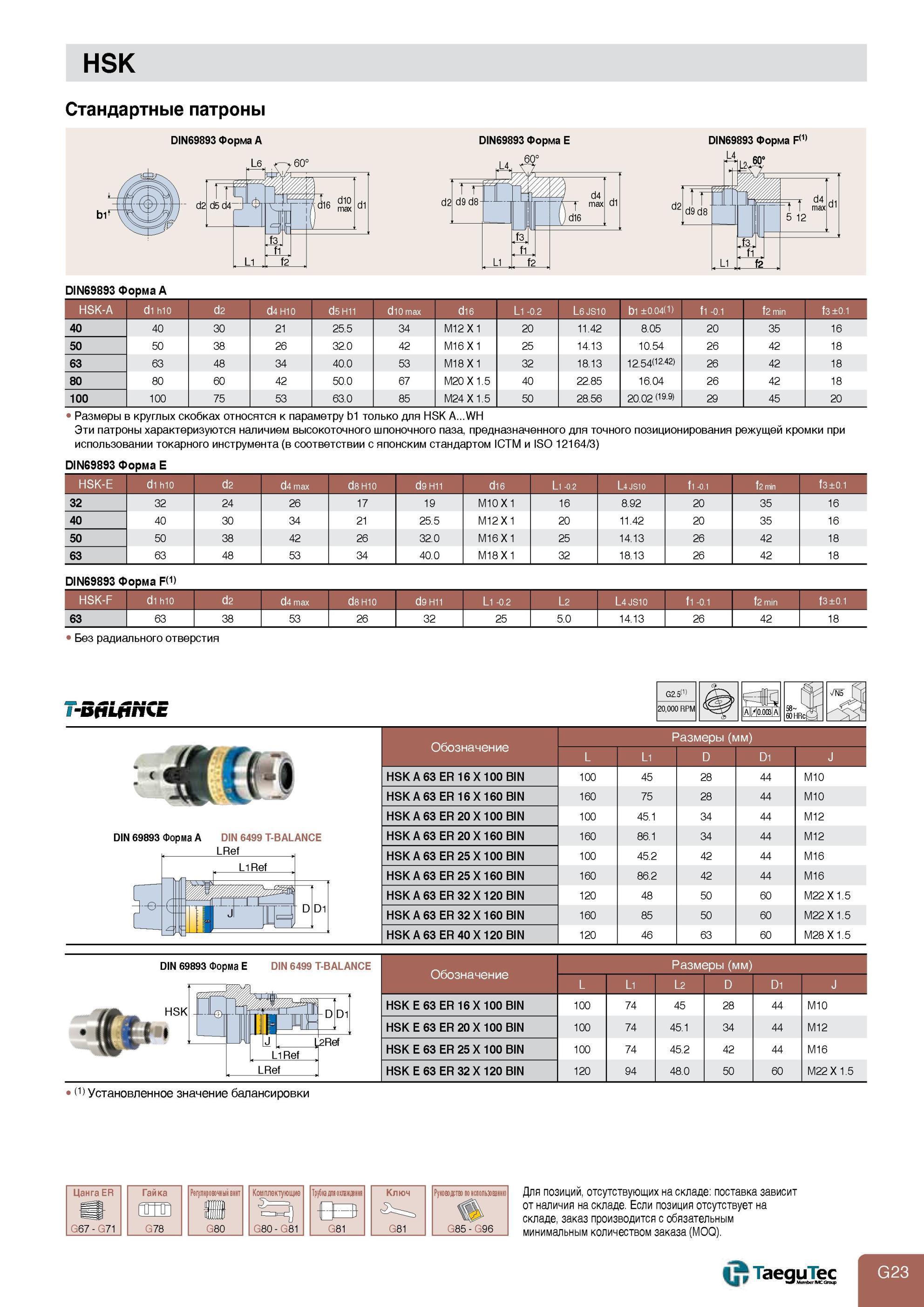

771 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G23

771 Инструментальная оснастка Taegutec HSK Стандартные размеры конуса Цанговый патрон с балансировочными кольцами характеризуются наличием высокоточного шпоно Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G23

Инструментальная оснастка Taegutec HSK Стандартные размеры конуса Цанговый патрон с балансировочными кольцами характеризуются наличием высокоточного шпоно

Инструментальная оснастка Taegutec HSK Стандартные размеры конуса Цанговый патрон с балансировочными кольцами характеризуются наличием высокоточного шпоночного паза HSK Стандартные патроны DIN69893 Форма A DIN69893 Форма E DIN69893 Форма F(1) DIN69893 Форма A HSK-A di h10 d2 d4 H10 d5 H11 d10 max dl6 L1 -0.2 L6JS10 О О +1 .5 f1 -0.1 f2 min f3 ±0.1 40 40 30 21 25.5 34 M12 X 1 20 11.42 8.05 20 35 16 50 50 38 26 32.0 42 M16 X 1 25 14.13 10.54 26 42 18 63 63 48 34 40.0 53 M18 X 1 32 18.13 12.54(1242) 26 42 18 80 80 60 42 50.0 67 M20 X 1.5 40 22.85 16.04 26 42 18 100 100 75 53 63.0 85 M24 X 1.5 50 28.56 20.02 (199) 29 45 20 Размеры в круглых скобках относятся к параметру Ь1 только для HSK AWH Эти патроны характеризуются наличием высокоточного шпоночного паза, предназначенного для точного позиционирования режущей кромки при использовании токарного инструмента (в соответствии с японским стандартом ICTM и ISO 12164/3) DIN69893 Форма E_ HSK-E d1 h10 d2 d4 max d8 H10 d9 H11 d16 L1 -0.2 L4JS10 f1 -0.1 f2 min f3 ±0.1 32 32 24 26 17 19 M10 X 1 16 8.92 20 35 16 40 40 30 34 21 25.5 M12 X 1 20 11.42 20 35 16 50 50 38 42 26 32.0 M16 X 1 25 14.13 26 42 18 63 63 48 53 34 40.0 M18 X 1 32 18.13 26 42 18 DIN69893 Форма FW HSK-F d1 h10 d2 d4 max d8 H10 d9 H11 L1 -0.2 L2 L4JS10 f1 -0.1 f2 min f3 ±0.1 63 63 38 53 26 32 25 5.0 14.13 26 42 18 Без радиального отверстия G2.5(1) IaI/о.осв aI DIN 69893 Форма A DIN 6499 T-BALANCE LRef Li Ref Обозначение L F L1 ’азмеры (м D лм) D1 J HSK A 63 ER 16 X 100 BIN 100 45 28 44 M10 HSK A 63 ER 16 X 160 BIN 160 75 28 44 M10 HSK A 63 ER 20 X 100 BIN 100 45.1 34 44 M12 HSK A 63 ER 20 X 160 BIN 160 86.1 34 44 M12 HSK A 63 ER 25 X 100 BIN 100 45.2 42 44 M16 HSK A 63 ER 25 X 160 BIN 160 86.2 42 44 M16 HSK A 63 ER 32 X 120 BIN 120 48 50 60 M22 X 1.5 HSK A 63 ER 32 X 160 BIN 160 85 50 60 M22 X 1.5 HSK A 63 ER 40 X 120 BIN 120 46 63 60 M28 X 1.5 DIN 69893 Форма E DIN 6499 T-BALANCE HSK Обозначение L L1 Размеры (мм) L2 D D1 J HSK E 63 ER 16 X 100 BIN 100 74 45 28 44 M10 HSK E 63 ER 20 X 100 BIN 100 74 45.1 34 44 M12 HSK E 63 ER 25 X 100 BIN 100 74 45.2 42 44 M16 HSK E 63 ER 32 X 120 BIN 120 94 48.0 50 60 M22 X 1.5 (1) Установленное значение балансировки 20,000 RPM Цанга ER G67 - G71 гайка G78 Регулировочный винт G80 Комплектующие G80 - G81 Трубка для охлаждения -ВО G81 G81 Руководство по использованию G85 - G96 Ключ Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ).
