Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

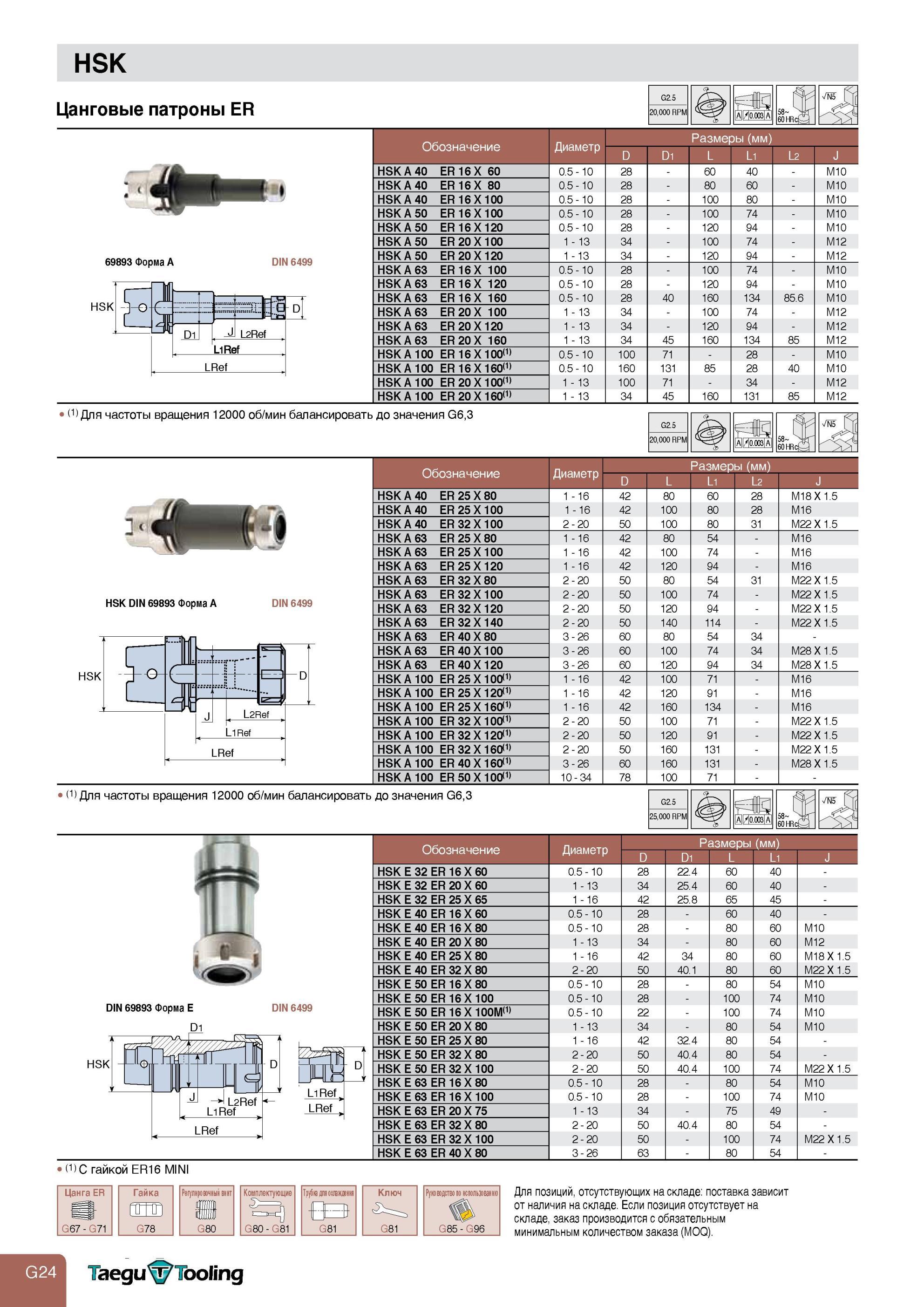

772 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G24

772 Инструментальная оснастка Taegutec HSK DIN 69893 Цанговые патроны ER Для частоты вращения 12000 об/мин балансировать до значения G6,3 DIN 6499 Обозначение Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G24

Инструментальная оснастка Taegutec HSK DIN 69893 Цанговые патроны ER Для частоты вращения 12000 об/мин балансировать до значения G6,3 DIN 6499 Обозначение

Инструментальная оснастка Taegutec HSK DIN 69893 Цанговые патроны ER Для частоты вращения 12000 об/мин балансировать до значения G6,3 DIN 6499 Обозначение Диаметр HSK Цанговые патроны ER G2.5 20,000 RPM Обозначение Диаметр D Di Размеры (мм) L Li L2 69893 Форма A DIN 6499 HSK A 40 ER 16 X 60 0.5 - 10 28 - 60 40 - M10 HSK A 40 ER 16 X 80 0.5 - 10 28 - 80 60 - M10 HSK A 40 ER 16 X 100 0.5 - 10 28 - 100 80 - M10 HSK A 50 ER 16 X 100 0.5 - 10 28 - 100 74 - M10 HSK A 50 ER 16 X 120 0.5 - 10 28 - 120 94 - M10 HSK A 50 ER 20 X 100 1 - 13 34 - 100 74 - M12 HSK A 50 ER 20 X 120 1 - 13 34 - 120 94 - M12 HSK A 63 ER 16 X 100 0.5 - 10 28 - 100 74 - M10 HSK A 63 ER 16 X 120 0.5 - 10 28 - 120 94 - M10 HSK A 63 ER 16 X 160 0.5 - 10 28 40 160 134 85.6 M10 HSK A 63 ER 20 X 100 1 - 13 34 - 100 74 - M12 HSK A 63 ER 20 X 120 1 - 13 34 - 120 94 - M12 HSK A 63 ER 20 X 160 1 - 13 34 45 160 134 85 M12 HSK A 100 ER 16 X 100(1) 0.5 - 10 100 71 - 28 - M10 HSK A 100 ER 16 X 160(1) 0.5 - 10 160 131 85 28 40 M10 HSK A 100 ER 20 X 100(1) 1 - 13 100 71 - 34 - M12 HSK A 100 ER 20 X 160(1) 1 - 13 34 45 160 131 85 M12 (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 Обозначение Диаметр Размеры (мм) Li L2 J HSK DIN 69893 Форма A DIN 6499 HSK HSK A 40 ER 25 X 80 1 - 16 42 80 60 28 M18 X 1.5 HSK A 40 ER 25 X 100 1 - 16 2 - 20 42 50 100 100 80 80 28 31 M16 M22 X 1.5 HSK A 40 ER 32 X 100 HSK A 63 ER 25 X 80 1 - 16 1 - 16 42 42 80 100 54 74 - M16 M16 HSK A 63 ER 25 X 100 HSK A 63 ER 25 X 120 1 - 16 2 - 20 42 50 120 80 94 54 31 M16 M22 X 1.5 HSK A 63 ER 32 X 80 HSK A 63 ER 32 X 100 2 - 20 2 - 20 50 50 100 120 74 94 - M22 X 1.5 M22 X 1.5 HSK A 63 ER 32 X 120 HSK A 63 ER 32 X 140 2 - 20 3 - 26 50 60 140 80 114 54 34 M22 X 1.5 HSK A 63 ER 40 X 80 HSK A 63 ER 40 X 100 3 - 26 3 - 26 60 60 100 120 74 94 34 34 M28 X 1.5 M28 X 1.5 HSK A 63 ER 40 X 120 HSK A 100 ER 25 X 100<1) 1 - 16 1 - 16 42 42 100 120 71 91 - M16 M16 HSK A 100 ER 25 X 120<1) HSK A 100 ER 25 X 160<1) 1 - 16 2 - 20 42 50 160 100 134 71 - M16 M22 X 1.5 HSK A 100 ER 32 X 100<1) HSK A 100 ER 32 X 120<1) 2 - 20 50 120 91 - M22 X 1.5 HSK A 100 ER 32 X 160<1) 2 - 20 50 160 131 - M22 X 1.5 HSK A 100 ER 40 X 160<1) 3 - 26 60 160 131 - M28 X 1.5 HSK A 100 ER 50 X 100<1) 10 - 34 78 100 71 до значения G6,3 G2.5 58 S 60 HRcH 25,000 RPM All/10.0031 A (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 DIN 69893 Форма E DIN 6499 Di LR Li Ref. LRef Обозначение Диаметр D Р D1 азмеры L (мм) L1 J HSK E 32 ER 16 X 60 0.5 - 10 28 22.4 60 40 - HSK E 32 ER 20 X 60 1 - 13 34 25.4 60 40 - HSK E 32 ER 25 X 65 1 - 16 42 25.8 65 45 - HSK E 40 ER 16 X 60 0.5 - 10 28 - 60 40 - HSK E 40 ER 16 X 80 0.5 - 10 28 - 80 60 M10 HSK E 40 ER 20 X 80 1 - 13 34 - 80 60 M12 HSK E 40 ER 25 X 80 1 - 16 42 34 80 60 M18 X 1.5 HSK E 40 ER 32 X 80 2 - 20 50 40.1 80 60 M22 X 1.5 HSK E 50 ER 16 X 80 0.5 - 10 28 - 80 54 M10 HSK E 50 ER 16 X 100 0.5 - 10 28 - 100 74 M10 HSK E 50 ER 16 X 100M(1) 0.5 - 10 22 - 100 74 M10 HSK E 50 ER 20 X 80 1 - 13 34 - 80 54 M10 HSK E 50 ER 25 X 80 1 - 16 42 32.4 80 54 - HSK E 50 ER 32 X 80 2 - 20 50 40.4 80 54 - HSK E 50 ER 32 X 100 2 - 20 50 40.4 100 74 M22 X 1.5 HSK E 63 ER 16 X 80 0.5 - 10 28 - 80 54 M10 HSK E 63 ER 16 X 100 0.5 - 10 28 - 100 74 M10 HSK E 63 ER 20 X 75 1 - 13 34 - 75 49 - HSK E 63 ER 32 X 80 2 - 20 50 40.4 80 54 - HSK E 63 ER 32 X 100 2 - 20 50 - 100 74 M22 X 1.5 HSK E 63 ER 40 X 80 3 - 26 63 - 80 54 - (1) С гайкой ER16 MINI Цанга ER G67 - G71 Гайка Регулировочный винт III G78 G80 Комплектующие ij] G80 - G81 Трубка для охлаждения -ВЗ G81 G81 Руководство по использованию G85 - G96 Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). Taegu&Tooling 20,000 RPM D Ключ
