Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

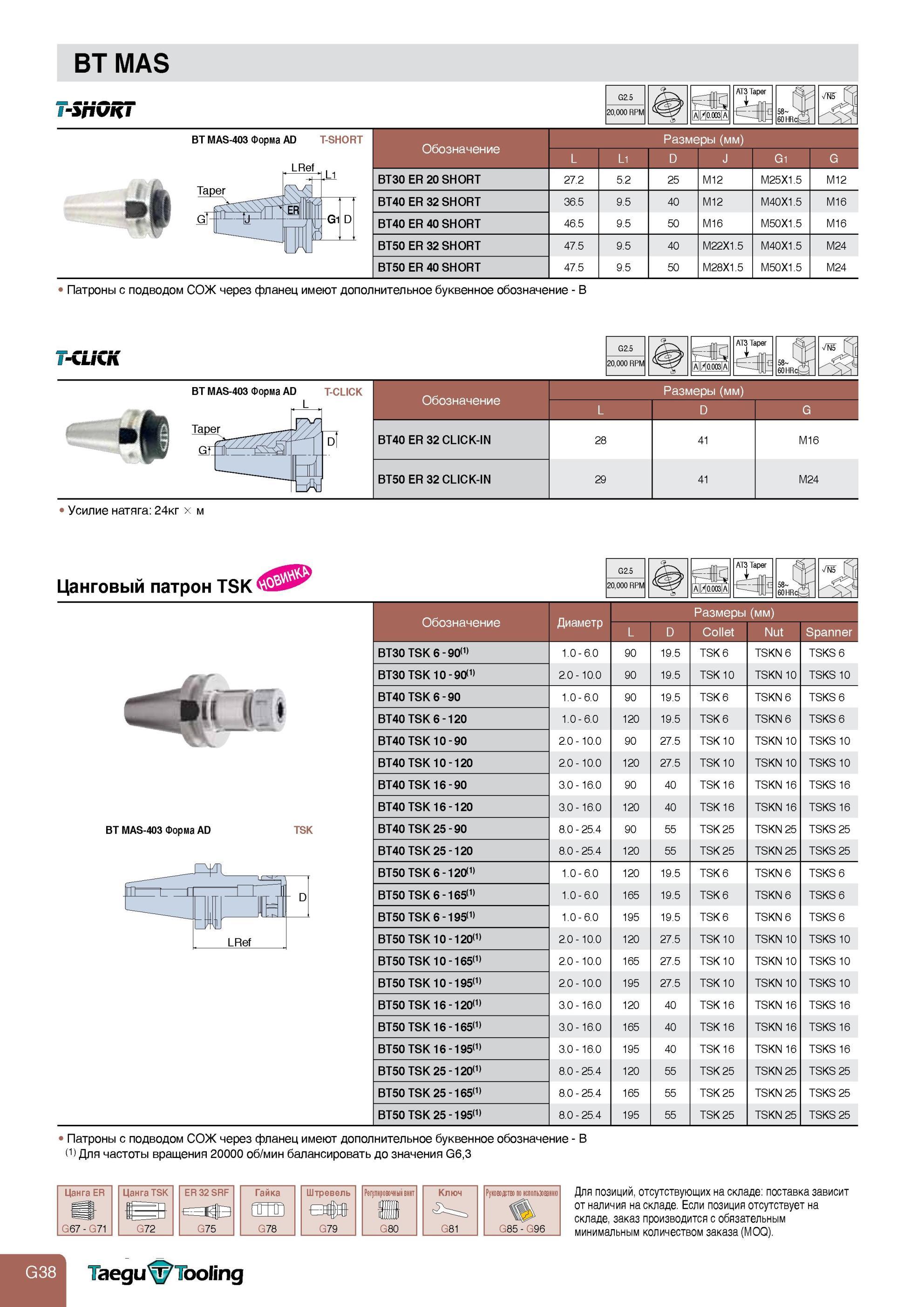

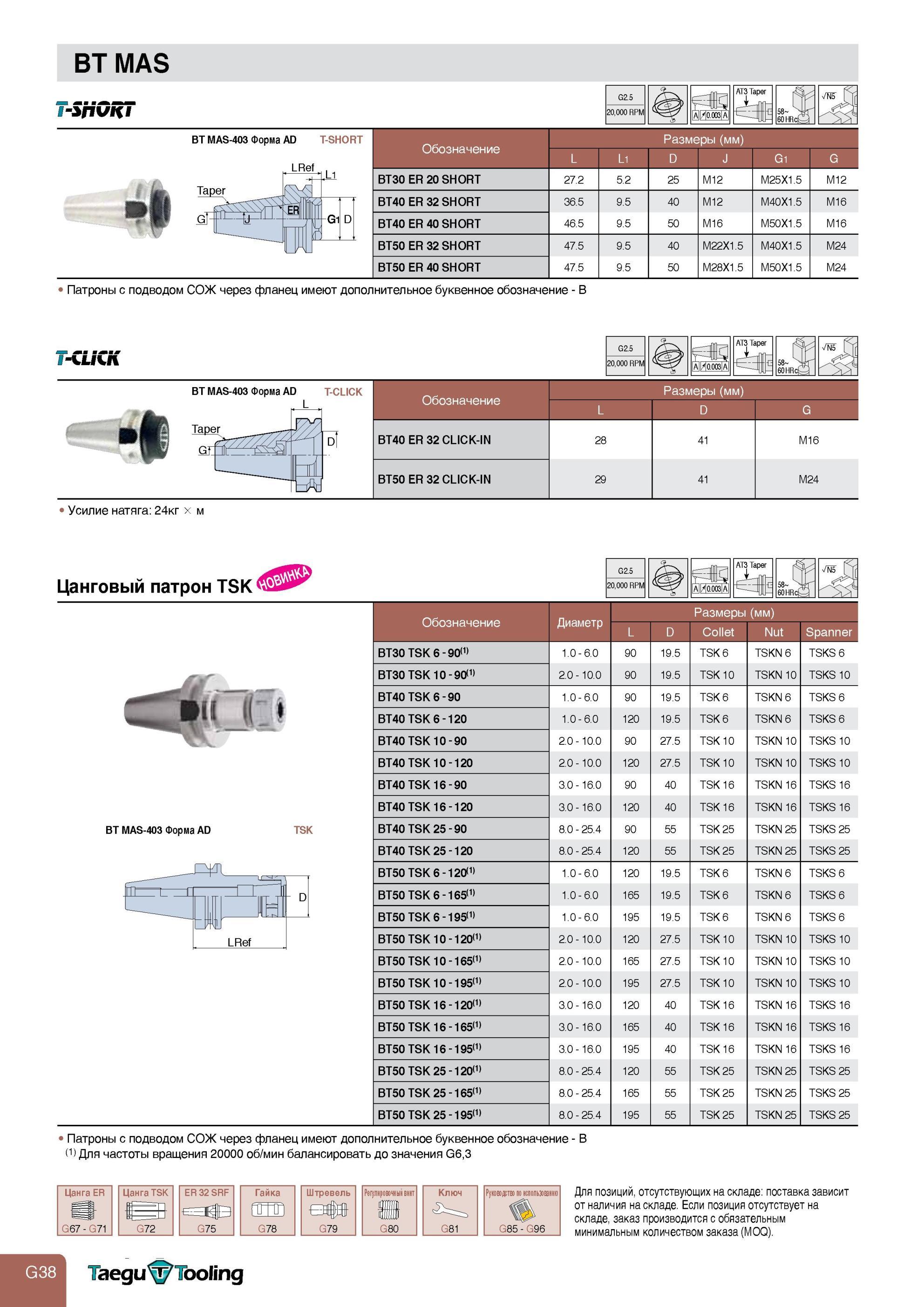

786 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G38

786 Инструментальная оснастка с конусом BT MAS 403 Цанговые патроны Taegutec ER DIN 6499 Форма AD Укороченные T-SHORT Специальные высокоточные TSK буквенное о Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G38

Инструментальная оснастка с конусом BT MAS 403 Цанговые патроны Taegutec ER DIN 6499 Форма AD Укороченные T-SHORT Специальные высокоточные TSK буквенное о

Инструментальная оснастка с конусом BT MAS 403 Цанговые патроны Taegutec ER DIN 6499 Форма AD Укороченные T-SHORT Специальные высокоточные TSK буквенное обозначение BT MAS G2.5 20,000 RPM AT3 Taper BT MAS-403 Форма AD T-SHORT LRef. Taper Размеры (мм) Обозначение L L1 D J G1 G BT30 ER 20 SHORT 27.2 5.2 25 M12 M25X1.5 M12 BT40 ER 32 SHORT 36.5 9.5 40 M12 M40X1.5 M16 BT40 ER 40 SHORT 46.5 9.5 50 M16 M50X1.5 M16 BT50 ER 32 SHORT 47.5 9.5 40 M22X1.5 M40X1.5 M24 BT50 ER 40 SHORT 47.5 9.5 50 M28X1.5 M50X1.5 M24 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В -VLIVII G2.5 20,000 RPM AT3 Taper BT MAS-403 Форма AD T-CLICK Обозначение Размеры (мм) L D G BT40 ER 32 CLICK-IN 28 41 M16 BT50 ER 32 CLICK-IN 29 41 M24 Усилие натяга 24кг х м Цанговый патрон TSK G2.5 20,000 RPM AT3 Taper и BT MAS-403 Форма AD TSK Обозначение Диаметр Размеры (мм) L D Collet Nut Spanner BT30 TSK 6 - 90(1) 1.0 - 6.0 90 19.5 TSK 6 TSKN 6 TSKS 6 BT30 TSK 10 - 90(1) 2.0 - 10.0 90 19.5 TSK 10 TSKN 10 TSKS 10 BT40 TSK 6 - 90 1.0 - 6.0 90 19.5 TSK 6 TSKN 6 TSKS 6 BT40 TSK 6 - 120 1.0 - 6.0 120 19.5 TSK 6 TSKN 6 TSKS 6 BT40 TSK 10 - 90 2.0 - 10.0 90 27.5 TSK 10 TSKN 10 TSKS 10 BT40 TSK 10 - 120 2.0 - 10.0 120 27.5 TSK 10 TSKN 10 TSKS 10 BT40 TSK 16 - 90 3.0 - 16.0 90 40 TSK 16 TSKN 16 TSKS 16 BT40 TSK 16 - 120 3.0 - 16.0 120 40 TSK 16 TSKN 16 TSKS 16 BT40 TSK 25 - 90 8.0 - 25.4 90 55 TSK 25 TSKN 25 TSKS 25 BT40 TSK 25 - 120 8.0 - 25.4 120 55 TSK 25 TSKN 25 TSKS 25 BT50 TSK 6 - 120(1) 1.0 - 6.0 120 19.5 TSK 6 TSKN 6 TSKS 6 BT50 TSK 6 - 165(1) 1.0 - 6.0 165 19.5 TSK 6 TSKN 6 TSKS 6 BT50 TSK 6 - 195(1) 1.0 - 6.0 195 19.5 TSK 6 TSKN 6 TSKS 6 BT50 TSK 10 - 120(1) 2.0 - 10.0 120 27.5 TSK 10 TSKN 10 TSKS 10 BT50 TSK 10 - 165(1) 2.0 - 10.0 165 27.5 TSK 10 TSKN 10 TSKS 10 BT50 TSK 10 - 195(1) 2.0 - 10.0 195 27.5 TSK 10 TSKN 10 TSKS 10 BT50 TSK 16 - 120(1) 3.0 - 16.0 120 40 TSK 16 TSKN 16 TSKS 16 BT50 TSK 16 - 165(1) 3.0 - 16.0 165 40 TSK 16 TSKN 16 TSKS 16 BT50 TSK 16 - 195(1) 3.0 - 16.0 195 40 TSK 16 TSKN 16 TSKS 16 BT50 TSK 25 - 120(1) 8.0 - 25.4 120 55 TSK 25 TSKN 25 TSKS 25 BT50 TSK 25 - 165(1) 8.0 - 25.4 165 55 TSK 25 TSKN 25 TSKS 25 BT50 TSK 25 - 195(1) 8.0 - 25.4 195 55 TSK 25 TSKN 25 TSKS 25 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В 0) Для частоты вращения 20000 об/мин балансировать до значения G6,3 Цанга ER G67 - G71 Цанга TSK ER 32 SRF G72 G75 Гайка G78 Штревель G79 Регулировочный винт G80 G81 Руководство по использованию G85 - G96 Taegu&Tooling Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). Ключ Обозначение
