Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

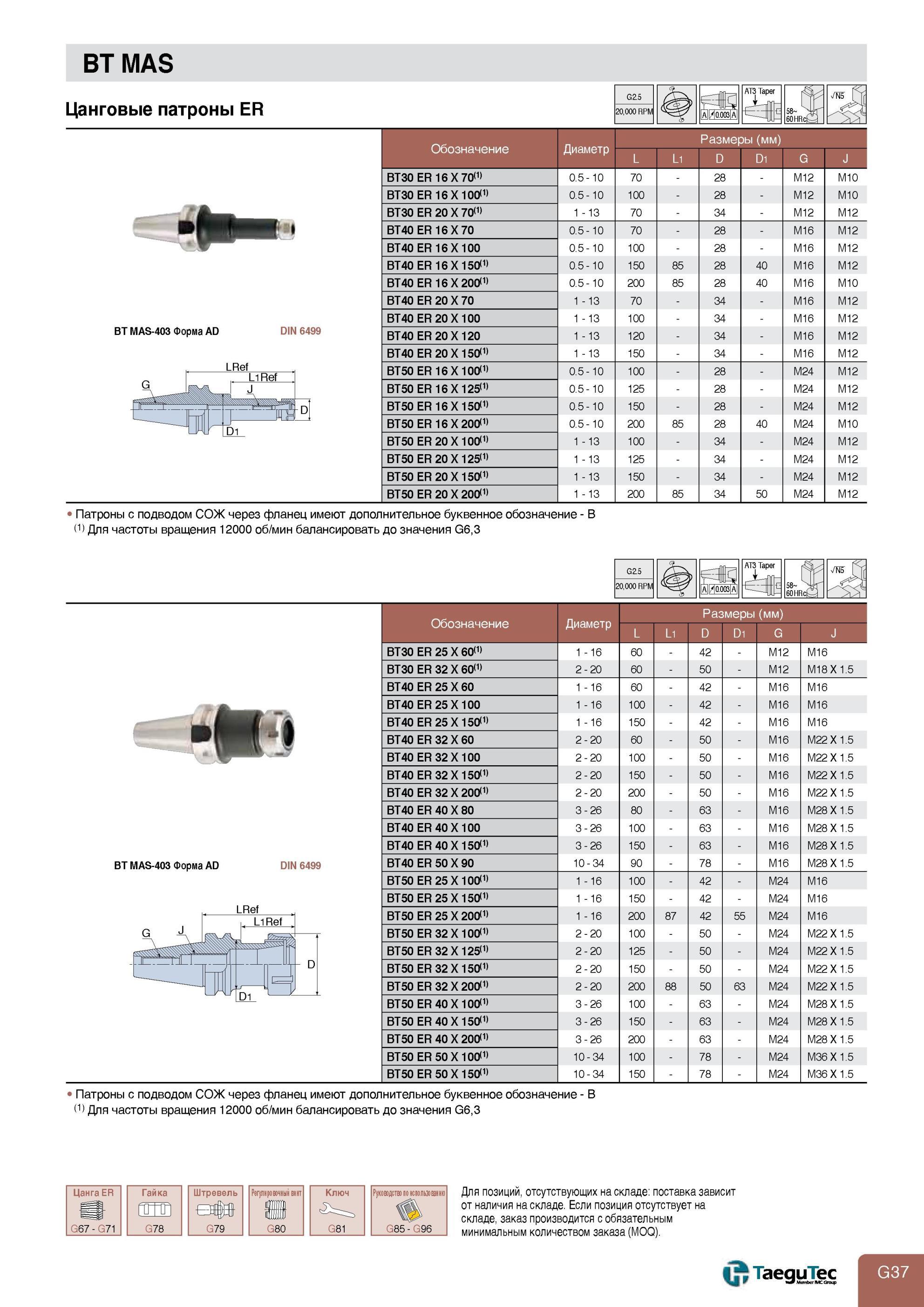

785 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G37

785 Инструментальная оснастка с конусом BT MAS 403 Цанговые патроны Taegutec ER DIN 6499 Форма AD Для частоты вращения 12000 об/мин балансировать до значения Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G37

Инструментальная оснастка с конусом BT MAS 403 Цанговые патроны Taegutec ER DIN 6499 Форма AD Для частоты вращения 12000 об/мин балансировать до значения

Инструментальная оснастка с конусом BT MAS 403 Цанговые патроны Taegutec ER DIN 6499 Форма AD Для частоты вращения 12000 об/мин балансировать до значения G6,3 BT MAS Цанговые патроны ER BT MAS-403 Форма AD DIN 6499 Li Ref J А Van. D Di G2.5 20,000 RPM AT3 Taper Размеры (мм) обозначение Диаметр L L1 D D1 G J BT30 ER 16 X 70(1) 0.5 - 10 70 - 28 - M12 M10 BT30 ER 16 X 100(1) 0.5 - 10 100 - 28 - M12 M10 BT30 ER 20 X 70(1) 1 - 13 70 - 34 - M12 M12 BT40 ER 16 X 70 0.5 - 10 70 - 28 - M16 M12 BT40 ER 16 X 100 0.5 - 10 100 - 28 - M16 M12 BT40 ER 16 X 150(1) 0.5 - 10 150 85 28 40 M16 M12 BT40 ER 16 X 200(1) 0.5 - 10 200 85 28 40 M16 M10 BT40 ER 20 X 70 1 - 13 70 - 34 - M16 M12 BT40 ER 20 X 100 1 - 13 100 - 34 - M16 M12 BT40 ER 20 X 120 1 - 13 120 - 34 - M16 M12 BT40 ER 20 X 150(1) 1 - 13 150 - 34 - M16 M12 BT50 ER 16 X Юй1’ 0.5 - 10 100 - 28 - M24 M12 BT50 ER 16 X 125(1) 0.5 - 10 125 - 28 - M24 M12 BT50 ER 16 X 150<10.5 - 10 150 - 28 - M24 M12 BT50 ER 16 X 200<10.5 - 10 200 85 28 40 M24 M10 BT50 ER 20 X ЮЙ1 1 - 13 100 - 34 - M24 M12 BT50 ER 20 X 125(1) 1 - 13 125 - 34 - M24 M12 BT50 ER 20 X 1501 1 - 13 150 - 34 - M24 M12 BT50 ER 20 X 200<11 - 13 200 85 34 50 M24 M12 Патроны с подводом ССЖ через фланец имеют дополнительное буквенное обозначение - В (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 BT MAS-403 Форма AD DIN 6499 G2.5 20,000 RPM AT3 Taper Размеры (мм) обозначение Диаметр L L1 D D1 G J BT30 ER 25 X 60(1) 1 - 16 60 - 42 - M12 M16 BT30 ER 32 X 60(1) 2 - 20 60 - 50 - M12 M18 X 1.5 BT40 ER 25 X 60 1 - 16 60 - 42 - M16 M16 BT40 ER 25 X 100 1 - 16 100 - 42 - M16 M16 BT40 ER 25 X 150(1) 1 - 16 150 - 42 - M16 M16 BT40 ER 32 X 60 2 - 20 60 - 50 - M16 M22 X 1.5 BT40 ER 32 X 100 2 - 20 100 - 50 - M16 M22 X 1.5 BT40 ER 32 X 150(1) 2 - 20 150 - 50 - M16 M22 X 1.5 BT40 ER 32 X 200(1) 2 - 20 200 - 50 - M16 M22 X 1.5 BT40 ER 40 X 80 3 - 26 80 - 63 - M16 M28 X 1.5 BT40 ER 40 X 100 3 - 26 100 - 63 - M16 M28 X 1.5 BT40 ER 40 X 150(1) 3 - 26 150 - 63 - M16 M28 X 1.5 BT40 ER 50 X 90 10 - 34 90 - 78 - M16 M28 X 1.5 BT50 ER 25 X ЮС 1 1 - 16 100 - 42 - M24 M16 BT50 ER 25 X 150<11 - 16 150 - 42 - M24 M16 BT50 ER 25 X 200<11 - 16 200 87 42 55 M24 M16 BT50 ER 32 X 100 1 2 - 20 100 - 50 - M24 M22 X 1.5 BT50 ER 32 X 125(1) 2 - 20 125 - 50 - M24 M22 X 1.5 BT50 ER 32 X 150<12 - 20 150 - 50 - M24 M22 X 1.5 BT50 ER 32 X 200<12 - 20 200 88 50 63 M24 M22 X 1.5 BT50 ER 40 X Ю0 1 3 - 26 100 - 63 - M24 M28 X 1.5 BT50 ER 40 X 150<13 - 26 150 - 63 - M24 M28 X 1.5 BT50 ER 40 X 200<13 - 26 200 - 63 - M24 M28 X 1.5 BT50 ER 50 X Ю0 1 10 - 34 100 - 78 - M24 M36 X 1.5 BT50 ER 50 X 150<110 - 34 150 - 78 - M24 M36 X 1.5 Патроны с подводом ССЖ через фланец имеют дополнительное буквенное обозначение - В (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 Цанга ER G67 - G71 гайка G78 Штревель G79 Регулировочный винт G80 G81 Руководство по использованию G85 - G96 Ключ Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). Обозначение Диаметр
