Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

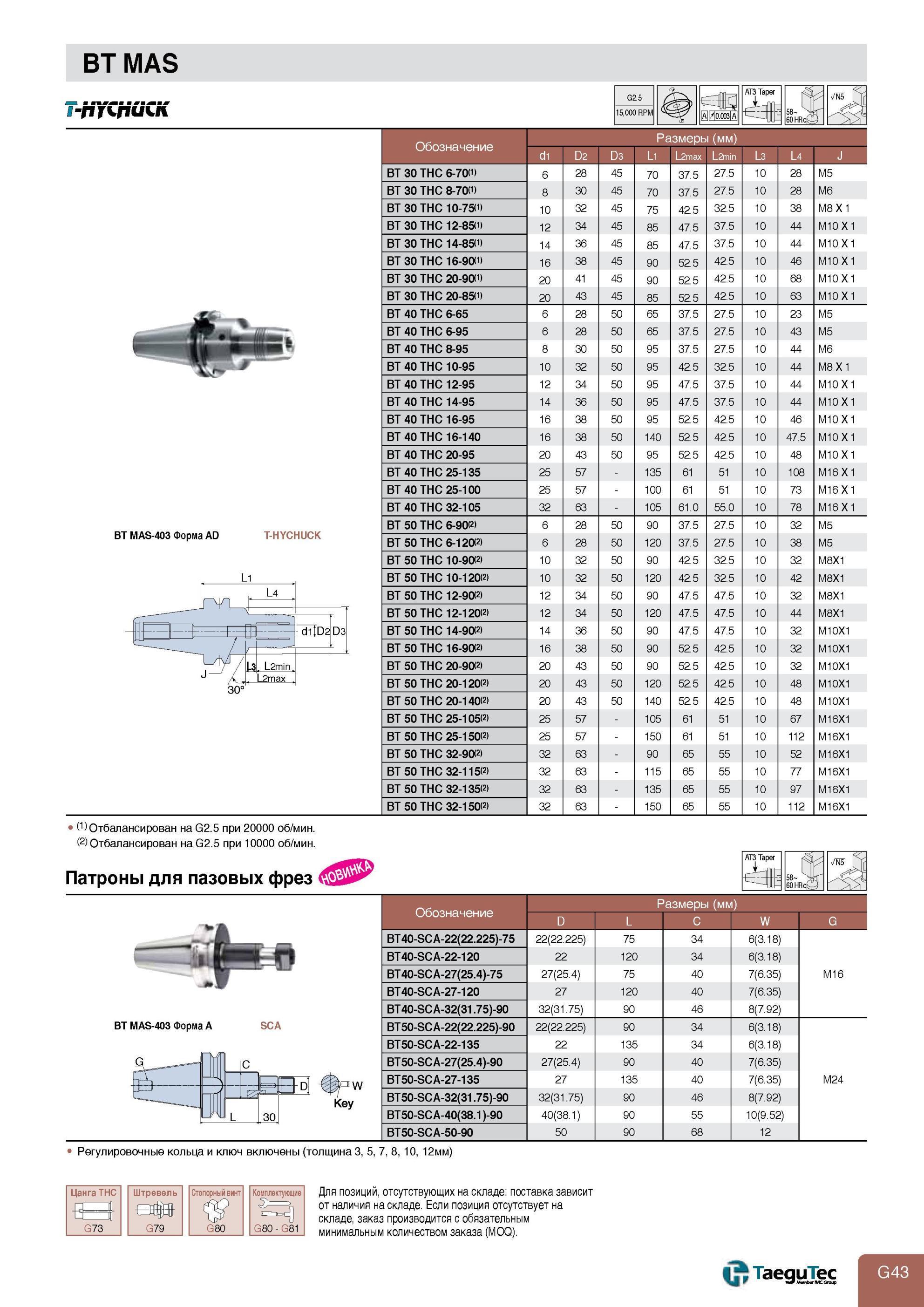

791 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G43

791 Инструментальная оснастка с конусом BT MAS 403 Патроны гидрозажимные Taegutec T-HYCHUCK Форма AD Оправка для дисковых пазовых фрез со шлицем Регулировочны Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G43

Инструментальная оснастка с конусом BT MAS 403 Патроны гидрозажимные Taegutec T-HYCHUCK Форма AD Оправка для дисковых пазовых фрез со шлицем Регулировочны

Инструментальная оснастка с конусом BT MAS 403 Патроны гидрозажимные Taegutec T-HYCHUCK Форма AD Оправка для дисковых пазовых фрез со шлицем Регулировочные кольца и BT MAS BT MAS-403 Форма AD T-HYCHUCK AT3 Taper Обозначение d1 D2 D3 Размеры (мм) L1 L2max L2min L3 L4 J BT 30 THC 6-70(1) 6 28 45 70 37.5 27.5 10 28 M5 BT 30 THC 8-700) 8 30 45 70 37.5 27.5 10 28 M6 BT 30 THC 10-75(D 10 32 45 75 42.5 32.5 10 38 M8 X 1 BT 30 THC 12-85(1) 12 34 45 85 47.5 37.5 10 44 M10 X 1 BT 30 THC 14-85(1) 14 36 45 85 47.5 37.5 10 44 M10 X 1 BT 30 THC 16-90(D 16 38 45 90 52.5 42.5 10 46 M10 X 1 BT 30 THC 20-90(D 20 41 45 90 52.5 42.5 10 68 M10 X 1 BT 30 THC 20-85(1) 20 43 45 85 52.5 42.5 10 63 M10 X 1 BT 40 THC 6-65 6 28 50 65 37.5 27.5 10 23 M5 BT 40 THC 6-95 6 28 50 65 37.5 27.5 10 43 M5 BT 40 THC 8-95 8 30 50 95 37.5 27.5 10 44 M6 BT 40 THC 10-95 10 32 50 95 42.5 32.5 10 44 M8 X 1 BT 40 THC 12-95 12 34 50 95 47.5 37.5 10 44 M10 X 1 BT 40 THC 14-95 14 36 50 95 47.5 37.5 10 44 M10 X 1 BT 40 THC 16-95 16 38 50 95 52.5 42.5 10 46 M10 X 1 BT 40 THC 16-140 16 38 50 140 52.5 42.5 10 47.5 M10 X 1 BT 40 THC 20-95 20 43 50 95 52.5 42.5 10 48 M10 X 1 BT 40 THC 25-135 25 57 - 135 61 51 10 108 M16 X 1 BT 40 THC 25-100 25 57 - 100 61 51 10 73 M16 X 1 BT 40 THC 32-105 32 63 - 105 61.0 55.0 10 78 M16 X 1 BT 50 THC 6-90(2) 6 28 50 90 37.5 27.5 10 32 M5 BT 50 THC 6-120(2) 6 28 50 120 37.5 27.5 10 38 M5 BT 50 THC 10-90(2) 10 32 50 90 42.5 32.5 10 32 M8X1 BT 50 THC 10-120(2) 10 32 50 120 42.5 32.5 10 42 M8X1 BT 50 THC 12-90(2) 12 34 50 90 47.5 47.5 10 32 M8X1 BT 50 THC 12-120(2) 12 34 50 120 47.5 47.5 10 44 M8X1 BT 50 THC 14-90(2) 14 36 50 90 47.5 47.5 10 32 M10X1 BT 50 THC 16-90(2) 16 38 50 90 52.5 42.5 10 32 M10X1 BT 50 THC 20-90(2) 20 43 50 90 52.5 42.5 10 32 M10X1 BT 50 THC 20-120(2) 20 43 50 120 52.5 42.5 10 48 M10X1 BT 50 THC 20-140(2) 20 43 50 140 52.5 42.5 10 48 M10X1 BT 50 THC 25-105(2) 25 57 - 105 61 51 10 67 M16X1 BT 50 THC 25-150(2) 25 57 - 150 61 51 10 112 M16X1 BT 50 THC 32-90(2) 32 63 - 90 65 55 10 52 M16X1 BT 50 THC 32-115(2) 32 63 - 115 65 55 10 77 M16X1 BT 50 THC 32-135(2) 32 63 - 135 65 55 10 97 M16X1 BT 50 THC 32-150(2) 32 63 - 150 65 55 10 112 M16X1 (1) Отбалансирован на G2.5 при 20000 об/мин. (2) Отбалансирован на G2.5 при 10000 об/мин. Патроны для пазовых фрез AT3 Taper Обозначение Размеры (мм) C BT MAS-403 Форма A G SCA IW Key 30 BT40-SCA-22(22.225)-75 22(22.225) 75 34 6(3.18) M16 BT40-SCA-22-120 22 27(25.4) 120 75 34 40 6(3.18) 7(6.35) BT40-SCA-27(25.4)-75 BT40-SCA-27-120 27 32(31.75) 120 90 40 46 7(6.35) 8(7.92) BT40-SCA-32(31.75)-90 BT50-SCA-22(22.225)-90 22(22.225) 90 34 6(3.18) BT50-SCA-22-135 22 135 34 6(3.18) BT50-SCA-27(25.4)-90 27(25.4) 90 40 7(6.35) BT50-SCA-27-135 27 135 40 7(6.35) M24 BT50-SCA-32(31.75)-90 32(31.75) 90 46 8(7.92) BT50-SCA-40(38.1)-90 40(38.1) 90 55 10(9.52) BT50-SCA-50-90 50 90 68 12 Регулировочные кольца и ключ включены (толщина 3, 5, 7, 8, 10, 12мм) Цанга THC ЙЕЭ G73 Штревель G79 Стопорный винт G80 Комплектующие G80 - G81 Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). TaeguTec V F 0 Member IMC 15,000 RPM D L W G C L
