Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

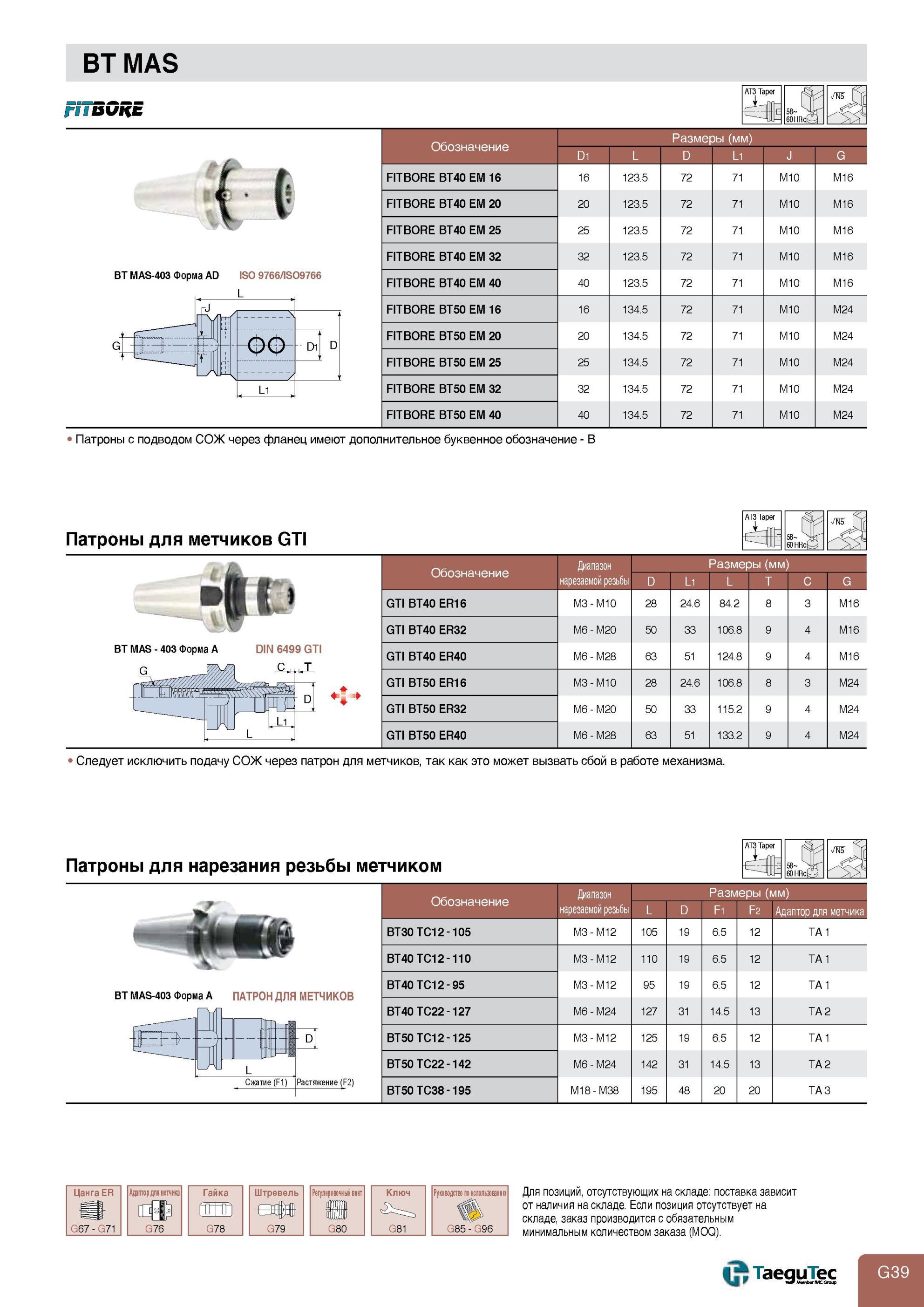

787 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.G39

787 Инструментальная оснастка с конусом BT MAS 403 Оправка Taegutec для инструмента ISO 9766 FITBORE Патроны для метчиков GTI Патроны для нарезания резьбы мет Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. G39

Инструментальная оснастка с конусом BT MAS 403 Оправка Taegutec для инструмента ISO 9766 FITBORE Патроны для метчиков GTI Патроны для нарезания резьбы мет

Инструментальная оснастка с конусом BT MAS 403 Оправка Taegutec для инструмента ISO 9766 FITBORE Патроны для метчиков GTI Патроны для нарезания резьбы метчиком BT MAS AT3 Taper i 58 60 HR<4 Обозначение D1 L Размеры (мм) D L1 J G FITBORE BT40 EM 16 16 123.5 72 71 M10 M16 FITBORE BT40 EM 20 20 123.5 72 71 M10 M16 FITBORE BT40 EM 25 25 123.5 72 71 M10 M16 FITBORE BT40 EM 32 32 123.5 72 71 M10 M16 FITBORE BT40 EM 40 40 123.5 72 71 M10 M16 FITBORE BT50 EM 16 16 134.5 72 71 M10 M24 FITBORE BT50 EM 20 20 134.5 72 71 M10 M24 FITBORE BT50 EM 25 25 134.5 72 71 M10 M24 FITBORE BT50 EM 32 32 134.5 72 71 M10 M24 FITBORE BT50 EM 40 40 134.5 72 71 M10 M24 BT MAS-403 Форма AD ISO 9766/ISO9766 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В Патроны для метчиков GTI BT MAS - 403 Форма A DIN 6499 GTI AT3 Taper Обозначение Диапазон нарезаемой резьбы Размеры (мм) D L1 L T C G GTI BT40 ER16 M3 - M10 28 24.6 84.2 8 3 M16 GTI BT40 ER32 M6 - M20 50 33 106.8 9 4 M16 GTI BT40 ER40 M6 - M28 63 51 124.8 9 4 M16 GTI BT50 ER16 M3 - M10 28 24.6 106.8 8 3 M24 GTI BT50 ER32 M6 - M20 50 33 115.2 9 4 M24 GTI BT50 ER40 M6 - M28 63 51 133.2 9 4 M24 Следует исключить подачу СОЖ через патрон для метчиков, так как это может вызвать сбой в работе механизма. Патроны для нарезания резьбы метчиком BT MAS-403 Форма A ПАТРОН ДЛЯ МЕТЧИКОВ Сжатие (F1) [Растяжение (F2) Обозначение AT3 Taper i 58 SI 60 HRcb- t Диапазон нарезаемой резьбы Размеры (мм) BT30 TC12 - 105 M3 - M12 105 19 6.5 12 TA 1 BT40 TC12 - 110 M3 - M12 110 19 6.5 12 TA 1 BT40 TC12 - 95 M3 - M12 95 19 6.5 12 TA 1 BT40 TC22 - 127 M6 - M24 127 31 14.5 13 TA 2 BT50 TC12 - 125 M3 - M12 125 19 6.5 12 TA 1 BT50 TC22 - 142 M6 - M24 142 31 14.5 13 TA 2 BT50 TC38 - 195 M18 - M38 195 48 20 20 TA 3 L D Цанга ER G67 - G71 Адаптор для метчика G76 гайка G78 Штревель G79 Регулировочный винт G80 G81 Руководство по использованию G85 - G96 Ключ Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ).
