Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

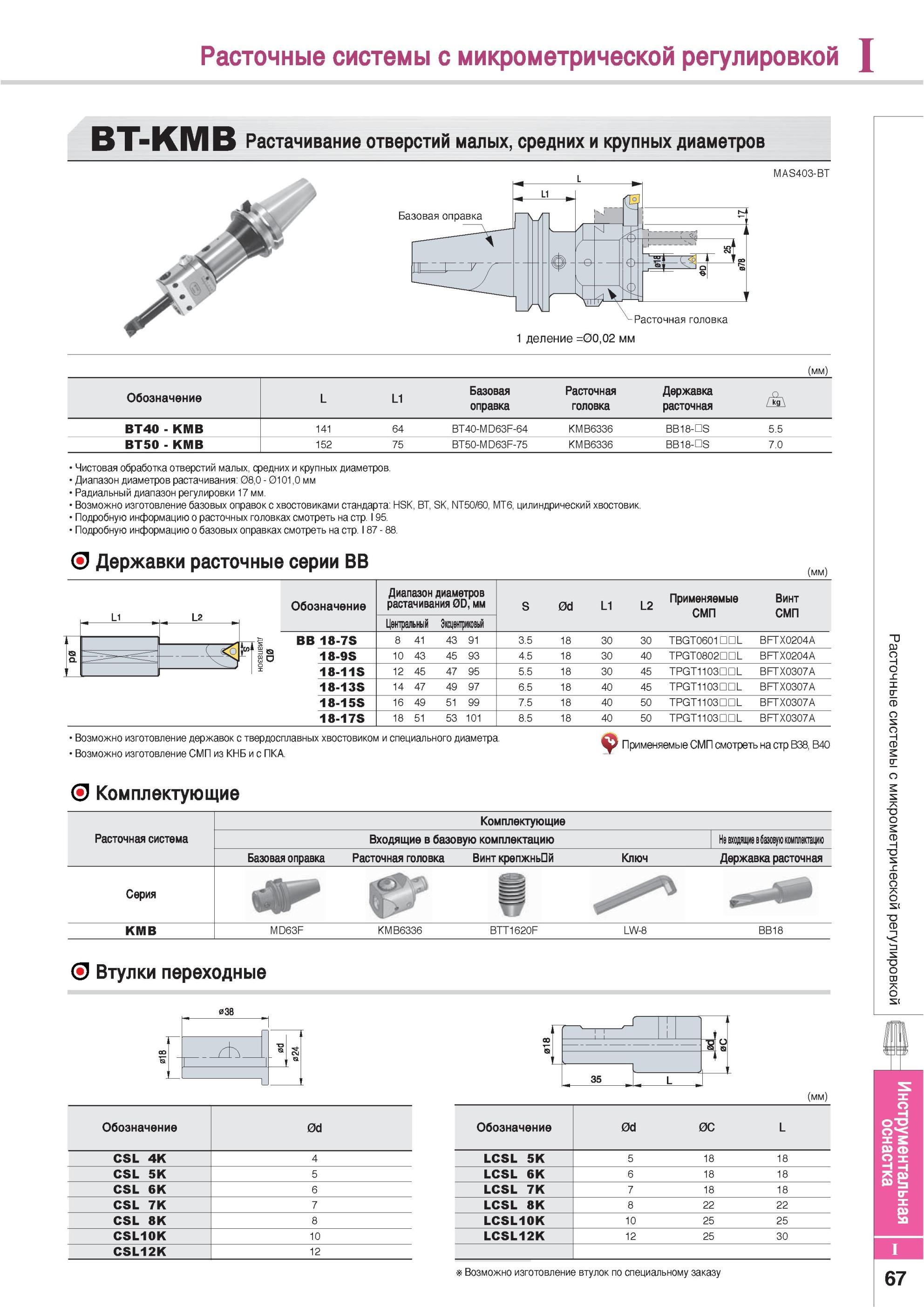

857 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I67

857 Инструментальная оснастка Korloy BT-KMB Растачивание отверстии малых средних и крупных диаметров Базовая оправка MAS403-BT Расточная головка 1 деление =00, Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I67

Инструментальная оснастка Korloy BT-KMB Растачивание отверстии малых средних и крупных диаметров Базовая оправка MAS403-BT Расточная головка 1 деление =00,

Инструментальная оснастка Korloy BT-KMB Растачивание отверстии малых средних и крупных диаметров Базовая оправка MAS403-BT Расточная головка 1 деление =00,02 мм Обозначение L L1 Базовая оправка Расточная головка Державка расточная А BT40 KMB 141 64 BT40-MD63F-64 KMB6336 BB18-DS 5.5 BT50 KMB 152 75 BT50-MD63F-75 KMB6336 BB18-QS 7.0 Чистовая обработка отверстий малых средних и крупных диаметров. Диапазон диаметров растачивания 08,0 0101,0 мм Радиальный диапазон регулировки 17 мм. Возможно изготовление базовых оправок с хвостовиками стандарта HSK BT SK NTDG/6G MT6 цилиндрический хвостовик. Подробную информацию о расточных головках смотреть на стр. 9D. Подробную информацию о базовых оправках смотреть на стр. 87 88. Державки расточные серии ВВ Обозначение Диапазон диаметров растачивания 0D мм S 0d L1 L2 Применяемые СМП Винт СМП Центральный Эксцентриковый BB 18-7S 8 41 43 91 3.5 18 30 30 TBGT0601DDL BFTX0204A 18-9S 10 43 45 93 4.5 18 30 40 TPGT0802DDL BFTX0204A 18-11S 12 45 47 95 5.5 18 30 45 TPGT1103DDL BFTX0307A 18-13S 14 47 49 97 6.5 18 40 45 TPGT1103DDL BFTX0307A 18-15S 16 49 51 99 7.5 18 40 50 TPGT1103DDL BFTX0307A 18-17S 18 51 53 101 8.5 18 40 50 TPGT1103DDL BFTX0307A L2 Q Возможно изготовление державок с твердосплавных хвостовиком и специального диаметра. Возможно изготовление СМП из КНБ и с ПКА. Применяемые СМП смотреть на стр B38 B40 Комплектующие Комплектующие Расточная система Входящие в базовую комплектацию Не входящие в базовую комплектацию Базовая оправка Расточная головка Винт крепжньШй Ключ Державка расточная Серия KMB MD63F KMB6336 BTT1620F LW-8 BB18 Втулки переходные Обозначение 0d Обозначение 0d 0C L CSL 4K 4 LCSL 5K 5 18 18 CSL 5K 5 LCSL 6K 6 18 18 CSL 6K 6 LCSL 7K 8 8 7 CSL 7K 7 LCSL 8K 8 22 22 CSL 8K 8 LCSL10K 10 25 25 CSL10K 10 LCSL12K 0 5 2 2 CSL12K 12 Возможно изготовление втулок по специальному заказу 67 Расточные системы с микрометрической регулировкой
