Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

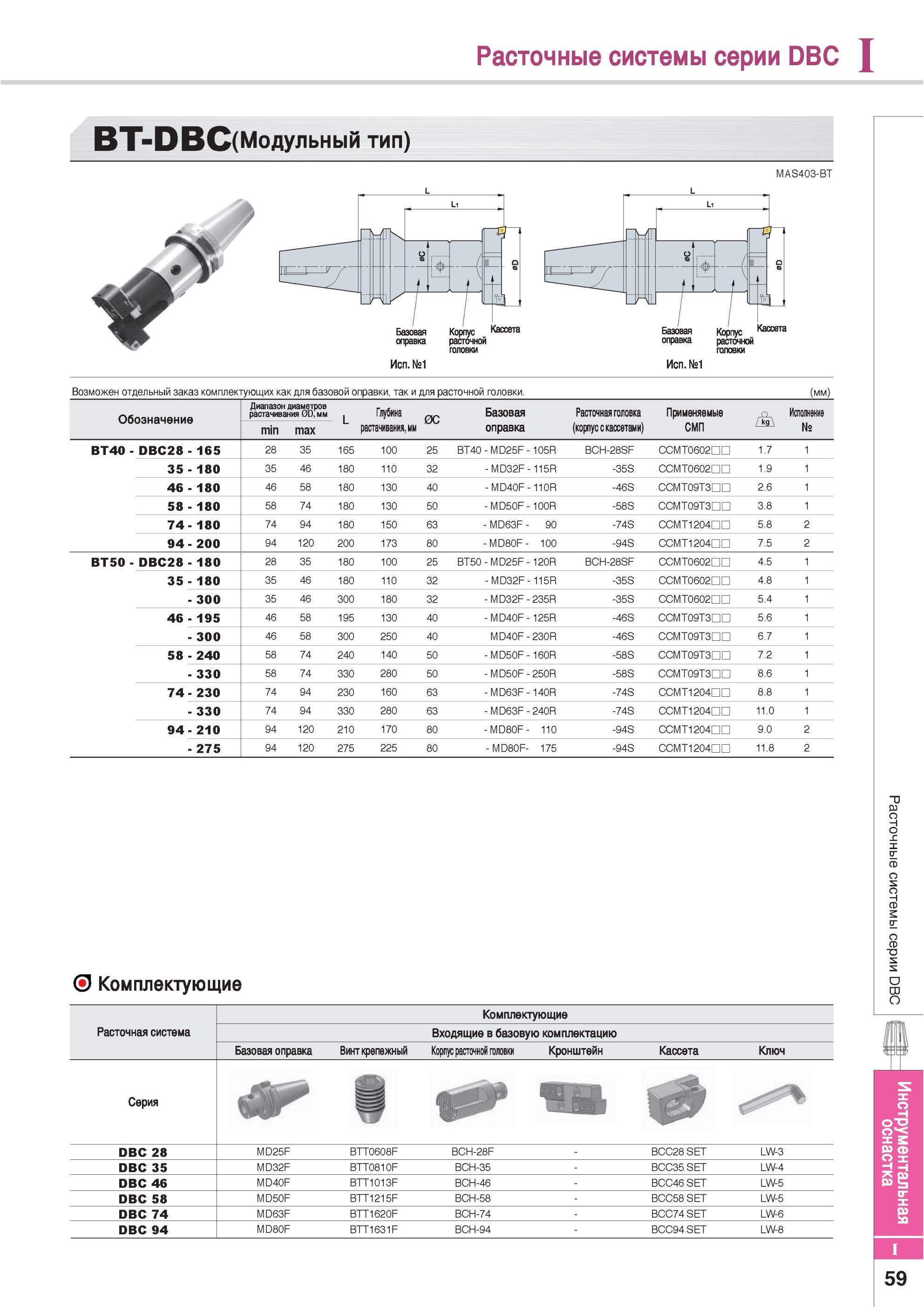

849 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I59

849 Инструментальная оснастка Korloy BT-DBC MAS403-BT Исполнение №1 Возможен отдельный заказ комплектующих как для базовой оправки так и для расточной головки Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I59

Инструментальная оснастка Korloy BT-DBC MAS403-BT Исполнение №1 Возможен отдельный заказ комплектующих как для базовой оправки так и для расточной головки

Инструментальная оснастка Korloy BT-DBC MAS403-BT Исполнение №1 Возможен отдельный заказ комплектующих как для базовой оправки так и для расточной головки. Обозначение Диапазон диаметров растачивания 0D мм L Глубина 0C Базовая Расточная головка Применяемые А Исполнение min max растачивания мм оправка (корпус с кассетами) СМП № BT40 DBC28 165 28 35 165 100 25 BT40 MD25F 105R BCH-28SF CCMT0602DD 1.7 1 35 180 35 46 180 110 32 MD32F 115R -35S CCMT0602DD 1.9 1 46 180 46 58 180 130 40 MD40F 110R -46S CCMT09T3DD 2.6 1 58 180 58 74 180 130 50 MD50F 100R -58S CCMT09T3DD 3.8 1 74 180 74 94 180 150 63 MD63F 90 -74S CCMT1204DD 5.8 2 94 200 94 120 200 173 80 MD80F 100 -94S CCMT1204DD 7.5 2 BT50 DBC28 180 28 35 180 100 25 BT50 MD25F 120R BCH-28SF CCMT0602DD 4.5 1 35 180 35 46 180 110 32 MD32F 115R -35S CCMT0602DD 4.8 1 300 35 46 300 180 32 MD32F 235R -35S CCMT0602DD 5.4 1 46 195 46 58 195 130 40 MD40F 125R -46S CCMT09T3DD 5.6 1 300 46 58 300 250 40 MD40F 230R -46S CCMT09T3DD 6.7 1 58 240 58 74 240 140 50 MD50F 160R -58S CCMT09T3DD 7.2 1 330 58 74 330 280 50 MD50F 250R -58S CCMT09T3DD 8.6 1 74 230 74 94 230 160 63 MD63F 140R -74S CCMT1204DD 8.8 1 330 74 94 330 280 63 MD63F 240R -74S CCMT1204DD 11.0 1 94 210 94 120 210 170 80 MD80F 110 -94S CCMT1204DD 9.0 2 275 94 120 275 225 80 MD80F- 175 -94S CCMT1204DD 11.8 2 Комплектующие Комплектующие Расточная система Входящие в базовую комплектацию Базовая оправка Винт крепежный Корпус расточной головки Кронштейн Кассета Ключ Серия ЯК ЧС Ю1 DBC 28 MD25F BTT0608F BCH-28F BCC28 SET LW-3 DBC 35 MD32F BTT0810F BCH-35 BCC35 SET LW-4 DBC 46 MD40F BTT1013F BCH-46 BCC46 SET LW-5 DBC 58 MD50F BTT1215F BCH-58 BCC58 SET LW-5 DBC 74 MD63F BTT1620F BCH-74 BCC74 SET LW-6 DBC 94 MD80F BTT1631F BCH-94 BCC94 SET LW-8 59 Базовая оправка Корпус расточной головки Кассета Базовая оправка Корпус расточной головки Кассета Расточные системы серии DBC
