Инструментальная оснастка для станков Цанги типа ER форма B и уплотнительные шайбы для СОЖ DIN ISO 15488 для цанговых патронов Fahrion Centro P № 2336

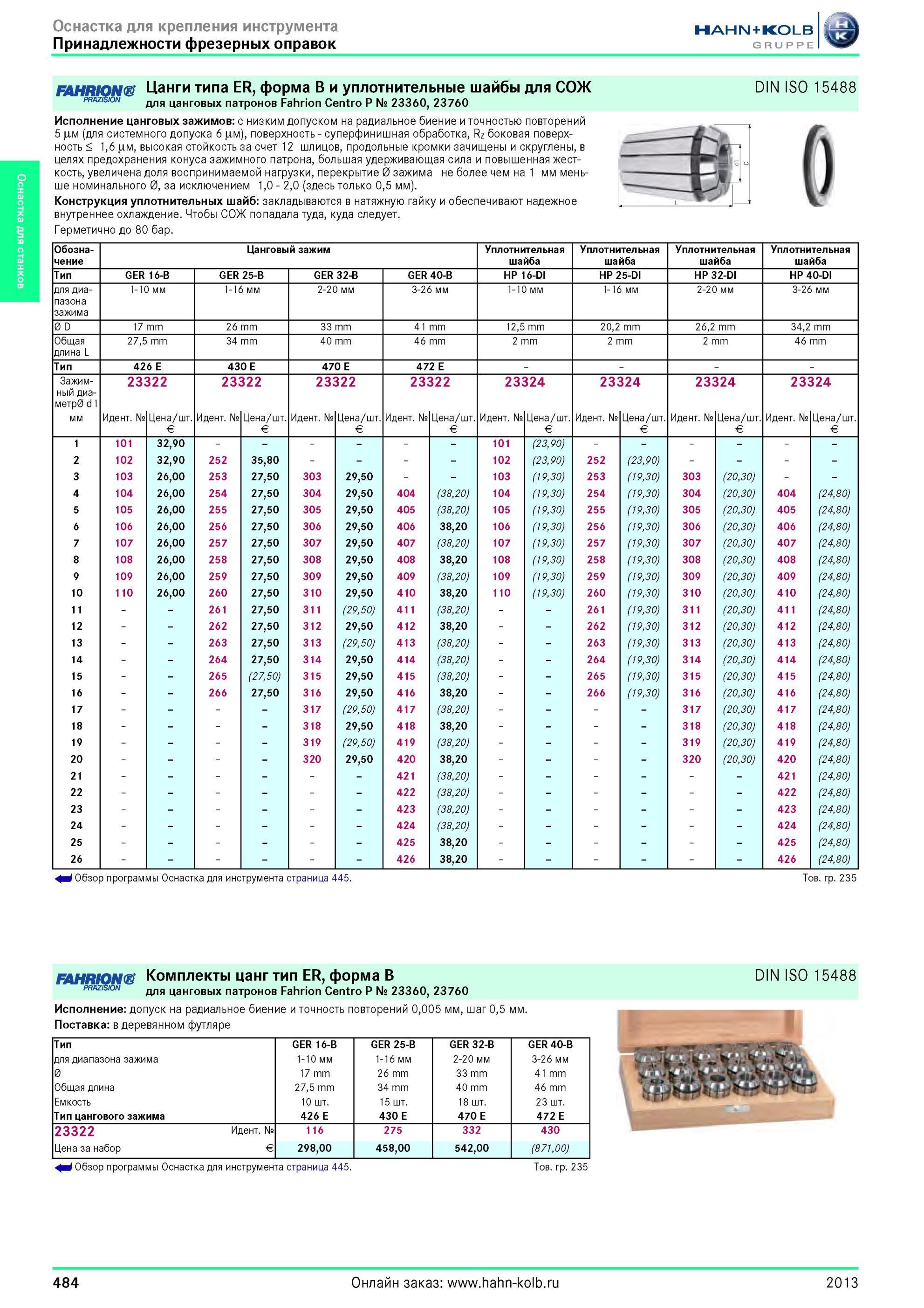

484 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.484

484 Инструментальная оснастка для станков Цанги типа ER форма B и уплотнительные шайбы для СОЖ DIN ISO 15488 для цанговых патронов Fahrion Centro P № 2336 Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 484

Инструментальная оснастка для станков Цанги типа ER форма B и уплотнительные шайбы для СОЖ DIN ISO 15488 для цанговых патронов Fahrion Centro P № 2336

Инструментальная оснастка для станков Цанги типа ER форма B и уплотнительные шайбы для СОЖ DIN ISO 15488 для цанговых патронов Fahrion Centro P № 23360, 23760 Исполнение цанговых зажимов с низким допуском на радиальное биение и точностью повторений 5 цм (для системного допуска 6 цм), поверхность суперфинишная обработка, Rz боковая поверхность 1,6 цм, высокая стойкость за счет 12 шлицов, продольные кромки зачищены и скруглены, в целях предохранения конуса зажимного патрона, большая удерживающая сила и повышенная жесткость, увеличена доля воспринимаемой нагрузки, перекрытие 0 зажима не более чем на 1 мм меньше номинального 0, за исключением 1,0 2,0 (здесь только 0,5 мм). Конструкция уплотнительных шайб закладываются в натяжную гайку и обеспечивают надежное внутреннее охлаждение. Чтобы СОЖ попадала туда, куда следует. Герметично до 80 бар. Обозна- чение Цанговый зажим Уплотнительная шайба Уплотнительная шайба Уплотнительная шайба Уплотнительная шайба Тип GER 16-B GER 25-B GER 32-B GER 40-B HP 16-DI HP 25-DI HP 32-DI HP 40-DI для диа- 1-10 мм 1-16 мм 2-20 мм 3-26 мм 1-10 мм 1-16 мм 2-20 мм 3-26 мм пазона зажима 0 D 17 mm 26 mm 33 mm 41 mm 12,5 mm 20,2 mm 26,2 mm 34,2 mm Общая 27,5 mm 34 mm 40 mm 46 mm 2 mm 2 mm 2 mm 46 mm длина L Тип 426 E 430 E 470 E 472 E Зажим- 23322 23322 23322 23322 23324 23324 23324 23324 ный диа-метр0 d1 мм Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € 1 101 32,90 101 (23,90) 2 102 32,90 252 35,80 102 (23,90) 252 (23,90) 3 103 26,00 253 27,50 303 29,50 103 (19,30) 253 (19,30) 303 (20,30) 4 104 26,00 254 27,50 304 29,50 404 (38,20) 104 (19,30) 254 (19,30) 304 (20,30) 404 (24,80) 5 105 26,00 255 27,50 305 29,50 405 (38,20) 105 (19,30) 255 (19,30) 305 (20,30) 405 (24,80) 6 106 26,00 256 27,50 306 29,50 406 38,20 106 (19,30) 256 (19,30) 306 (20,30) 406 (24,80) 7 107 26,00 257 27,50 307 29,50 407 (38,20) 107 (19,30) 257 (19,30) 307 (20,30) 407 (24,80) 8 108 26,00 258 27,50 308 29,50 408 38,20 108 (19,30) 258 (19,30) 308 (20,30) 408 (24,80) 9 109 26,00 259 27,50 309 29,50 409 (38,20) 109 (19,30) 259 (19,30) 309 (20,30) 409 (24,80) 10 110 26,00 260 27,50 310 29,50 410 38,20 110 (19,30) 260 (19,30) 310 (20,30) 410 (24,80) 11 261 27,50 311 (29,50) 411 (38,20) 261 (19,30) 311 (20,30) 411 (24,80) 12 262 27,50 312 29,50 412 38,20 262 (19,30) 312 (20,30) 412 (24,80) 13 263 27,50 313 (29,50) 413 (38,20) 263 (19,30) 313 (20,30) 413 (24,80) 14 264 27,50 314 29,50 414 (38,20) 264 (19,30) 314 (20,30) 414 (24,80) 15 265 (27,50) 315 29,50 415 (38,20) 265 (19,30) 315 (20,30) 415 (24,80) 16 266 27,50 316 29,50 416 38,20 266 (19,30) 316 (20,30) 416 (24,80) 17 317 (29,50) 417 (38,20) 317 (20,30) 417 (24,80) 18 318 29,50 418 38,20 318 (20,30) 418 (24,80) 19 319 (29,50) 419 (38,20) 319 (20,30) 419 (24,80) 20 320 29,50 420 38,20 320 (20,30) 420 (24,80) 21 421 (38,20) 421 (24,80) 22 422 (38,20) 422 (24,80) 23 423 (38,20) 423 (24,80) 24 424 (38,20) 424 (24,80) 25 425 38,20 425 (24,80) 26 426 38,20 426 (24,80) i Обзор программы Оснастка для инструмента страница 445. Тов. гр. 235 Комплекты цанг тип ER, форма B DIN ISO 15488 для цанговых патронов Fahrion Centro P № 23360, 23760 Исполнение допуск на радиальное биение и точность повторений 0,005 мм, шаг 0,5 мм. Поставка в деревянном футляре Тип для диапазона зажима 0 Общая длина Емкость Тип цангового зажима GER 16-B 1-10 мм 17 mm 27,5 mm 10 шт. 426 E GER 25-B 1-16 мм 26 mm 34 mm 15 шт. 430 E GER 32-B 2-20 мм 33 mm 40 mm 18 шт. 470 E GER 40-B 3-26 мм 41 mm 46 mm 23 шт. 472 E 23322 Идентификационный номер № Цена за набор Евро € 116 298,00 275 458,00 332 542,00 430 (871,00) i Обзор программы Оснастка для инструмента страница 445. Тов. гр. 235 484 2013 Оснастка для крепления инструмента Принадлежности фрезерных оправок
