Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

SANDVIK COROMANT | Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП (Всего 524 стр.)

Инструментальная оснастка для фрезерных станков с ЧПУ Адаптеры Coromant Capto с конусом HSK 50 63 80 100 125 180 Интерфейс со стороны станка HSK A/C

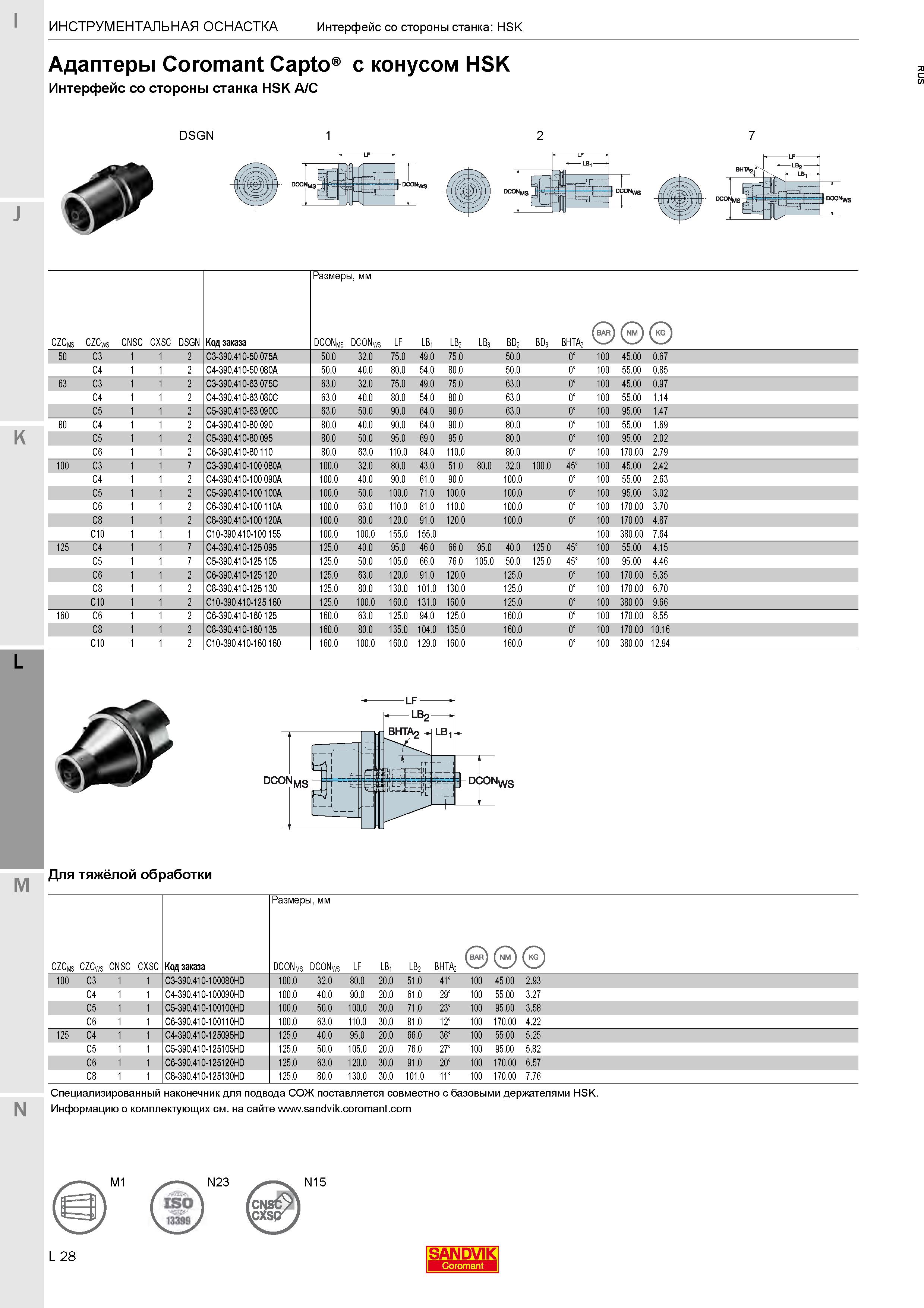

378 Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Оснастка Стр.L28

378 Инструментальная оснастка для фрезерных станков с ЧПУ Адаптеры Coromant Capto с конусом HSK 50 63 80 100 125 180 Интерфейс со стороны станка HSK A/C Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Принадлежности и оснастка для станков Стр. L28

Инструментальная оснастка для фрезерных станков с ЧПУ Адаптеры Coromant Capto с конусом HSK 50 63 80 100 125 180 Интерфейс со стороны станка HSK A/C

Инструментальная оснастка для фрезерных станков с ЧПУ Адаптеры Coromant Capto с конусом HSK 50 63 80 100 125 180 Интерфейс со стороны станка HSK A/C _ DSGN 7 ВНТА2 'JCC'iws 2 J Размеры, мм K CZCms CZCws CNSC CXSC DSGN Код заказа инструмента O C D N O C D LF LB1 LB2 LB3 BD2 BD3 BHTA2 (bar) 50 C3 1 1 2 C3-390.410-50 075A 50.0 32.0 75.0 49.0 75.0 50.0 0° 100 45.00 0.67 C4 1 1 2 C4-390.410-50 080A 50.0 40.0 80.0 54.0 80.0 50.0 0° 100 55.00 0.85 63 C3 1 1 2 Интерфейс со стороны станка HSK C3-390.410-63 075C 63.0 32.0 75.0 49.0 75.0 63.0 0° 100 45.00 0.97 C4 1 1 2 C4-390.410-63 080C 63.0 40.0 80.0 54.0 80.0 63.0 0° 100 55.00 1.14 C5 1 1 2 C5-390.410-63 090C 63.0 50.0 90.0 64.0 90.0 63.0 0° 100 95.00 1.47 80 C4 1 1 2 C4-390.410-80 090 80.0 40.0 90.0 64.0 90.0 80.0 0° 100 55.00 1.69 C5 1 1 2 C5-390.410-80 095 80.0 50.0 95.0 69.0 95.0 80.0 0° 100 95.00 2.02 C6 1 1 2 C6-390.410-80 110 80.0 63.0 110.0 84.0 110.0 80.0 0° 100 170.00 2.79 100 C3 1 1 7 C3-390.410-100 080A 100.0 32.0 80.0 43.0 51.0 80.0 32.0 100.0 45° 100 45.00 2.42 C4 1 1 2 C4-390.410-100 090A 100.0 40.0 90.0 61.0 90.0 100.0 0° 100 55.00 2.63 C5 1 1 2 C5-390.410-100100A 100.0 50.0 100.0 71.0 100.0 100.0 0° 100 95.00 3.02 C6 1 1 2 C6-390.410-100110A 100.0 63.0 110.0 81.0 110.0 100.0 0° 100 170.00 3.70 C8 1 1 2 C8-390.410-100120A 100.0 80.0 120.0 91.0 120.0 100.0 0° 100 170.00 4.87 C10 1 1 1 C10-390.410-100 155 100.0 100.0 155.0 155.0 100 380.00 7.64 125 C4 1 1 7 C4-390.410-125 095 125.0 40.0 95.0 46.0 66.0 95.0 40.0 125.0 45° 100 55.00 4.15 C5 1 1 7 C5-390.410-125 105 125.0 50.0 105.0 66.0 76.0 105.0 50.0 125.0 45° 100 95.00 4.46 C6 1 1 2 C6-390.410-125 120 125.0 63.0 120.0 91.0 120.0 125.0 0° 100 170.00 5.35 C8 1 1 2 C8-390.410-125 130 125.0 80.0 130.0 101.0 130.0 125.0 0° 100 170.00 6.70 C10 1 1 2 C10-390.410-125 160 125.0 100.0 160.0 131.0 160.0 125.0 0° 100 380.00 9.66 160 C6 1 1 2 C6-390.410-160 125 160.0 63.0 125.0 94.0 125.0 160.0 0° 100 170.00 8.55 C8 1 1 2 C8-390.410-160 135 160.0 80.0 135.0 104.0 135.0 160.0 0° 100 170.00 10.16 C10 1 1 2 C10-390.410-160 160 160.0 100.0 160.0 129.0 160.0 160.0 0° 100 380.00 12.94 L M Для тяжёлой обработки Размеры, мм CZCms CZCws CNSC CXSC Код заказа инструмента O C D DCONws LF LB1 LB2 BHTA2 AF ( ) 100 C3 1 1 C3-390.410-100080HD 100.0 32.0 80.0 20.0 51.0 41° 100 45.00 2.93 C4 1 1 C4-390.410-100090HD 100.0 40.0 90.0 20.0 61.0 29° 100 55.00 3.27 C5 1 1 C5-390.410-100100HD 100.0 50.0 100.0 30.0 71.0 23° 100 95.00 3.58 C6 1 1 C6-390.410-100110HD 100.0 63.0 110.0 30.0 81.0 12° 100 170.00 4.22 125 C4 1 1 C4-390.410-125095HD 125.0 40.0 95.0 20.0 66.0 36° 100 55.00 5.25 C5 1 1 C5-390.410-125105HD 125.0 50.0 105.0 20.0 76.0 27° 100 95.00 5.82 C6 1 1 C6-390.410-125120HD 125.0 63.0 120.0 30.0 91.0 20° 100 170.00 6.57 C8 1 1 C8-390.410-125130HD 125.0 80.0 130.0 30.0 101.0 11° 100 170.00 7.76 Специализированный наконечник для подвода СОЖ поставляется совместно с базовыми держателями HSK. Информацию о комплектующих см. на сайте L 28 SANDVIK Coromant
