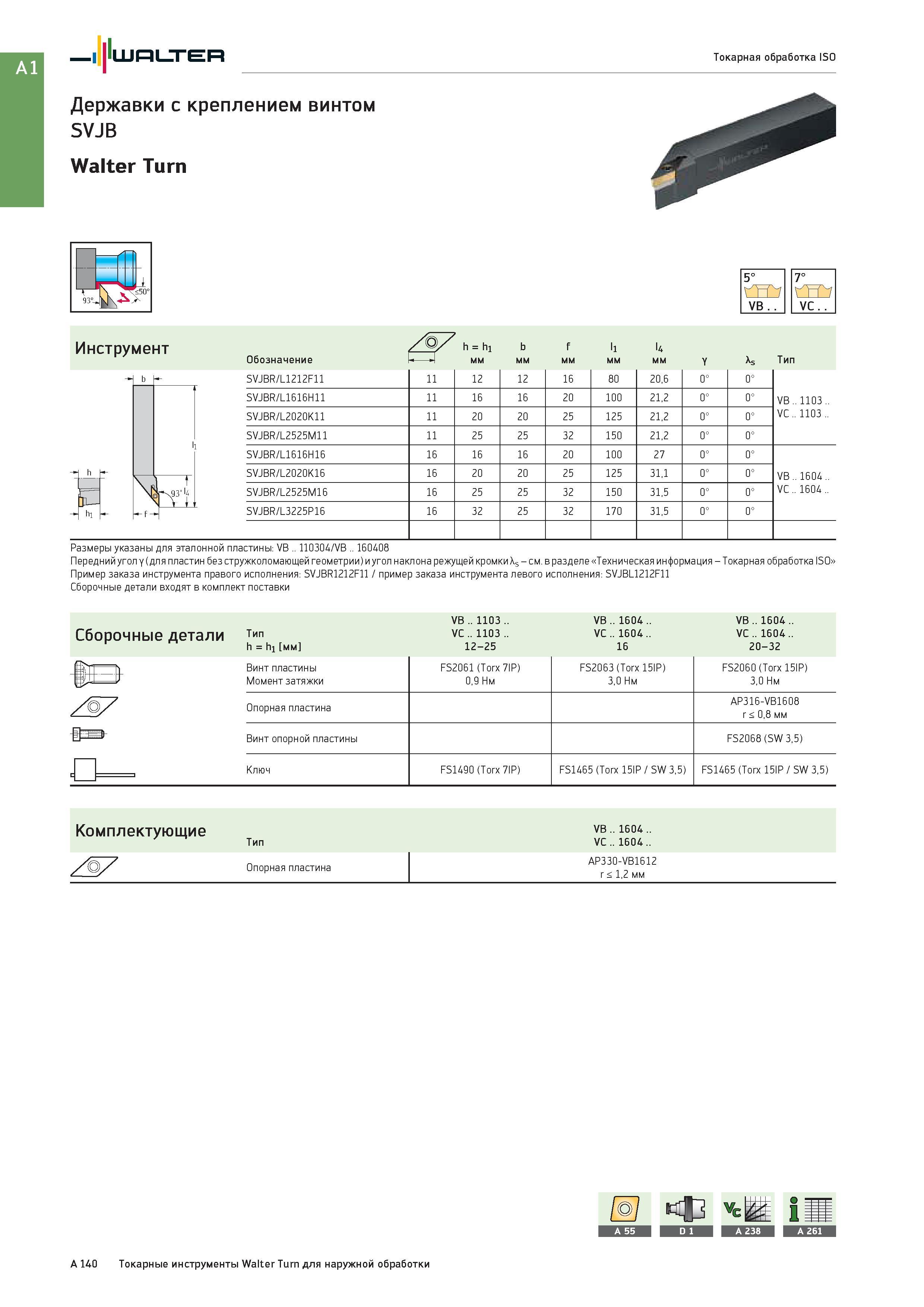

156 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A140

156 Инструмент Walter Обозначение h = h1 мм b мм f мм l1 мм l4 мм Тип SVJBR/L1212F11 11 12 12 16 80 20,6 0° 0° SVJBR/L1616H11 11 16 16 20 100 21,2 0° 0° VB 1 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A140

Инструмент Walter Обозначение h = h1 мм b мм f мм l1 мм l4 мм Тип SVJBR/L1212F11 11 12 12 16 80 20,6 0° 0° SVJBR/L1616H11 11 16 16 20 100 21,2 0° 0° VB 1

Инструмент Walter Обозначение h = h1 мм b мм f мм l1 мм l4 мм Тип SVJBR/L1212F11 11 12 12 16 80 20,6 0° 0° SVJBR/L1616H11 11 16 16 20 100 21,2 0° 0° VB .. 1103 .. SVJBR/L2020K11 11 20 20 25 125 21,2 0° 0° VC .. 1103 .. SVJBR/L2525M11 11 25 25 32 150 21,2 0° 0° SVJBR/L1616H16 16 16 16 20 100 27 0° 0° SVJBR/L2020K16 16 20 20 25 125 31,1 0° 0° VB .. 1604 .. SVJBR/L2525M16 16 25 25 32 150 31,5 0° 0° VC .. 1604 .. SVJBR/L3225P16 16 32 25 32 170 31,5 0° 0° Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: SVJBR1212F11 / пример заказа инструмента левого исполнения: SVJBL1212F11 Сборочные детали входят в комплект поставки A Y s VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип h = h мм VC .. 1103 .. 12-25 VC .. 1604 .. 16 VC .. 1604 .. 20-32 Винт пластины Момент затяжки FS2061 (Torx 7IP) 0,9 Нм FS2063 (Torx 15IP) 3,0 Нм FS2060 (Torx 15IP) 3,0 Нм Опорная пластина AP316-VB1608 r < 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип VB .. 1604 .. VC .. 1604 .. Опорная пластина AP330-VB1612 r < 1,2 мм A 140 Токарные инструменты Walter Turn для наружной обработки
