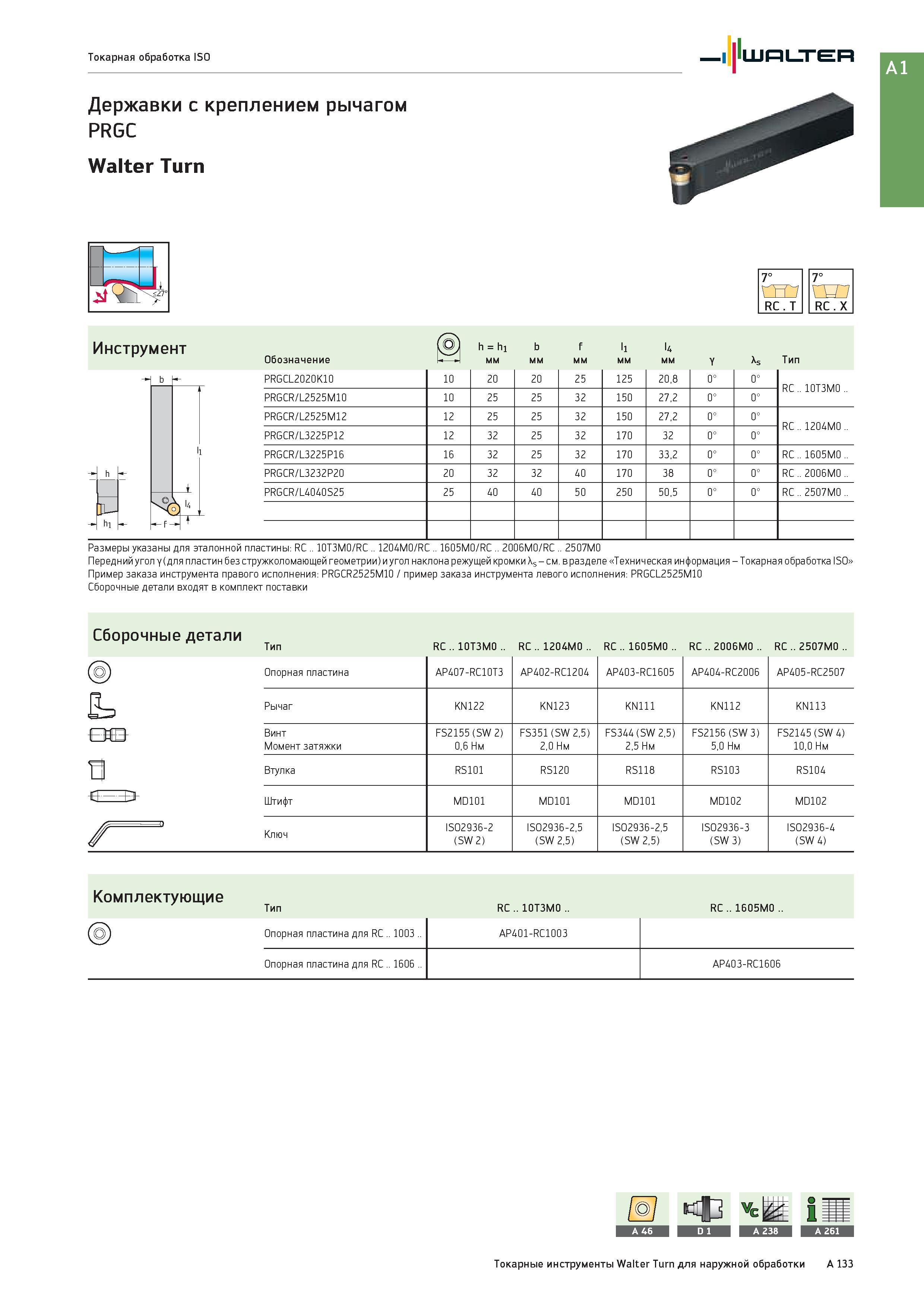

149 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A133

149 Инструмент Walter h = hi b f i l4 Обозначение U - мм y Тип b - PRGCL2020K10 10 20 20 25 125 20,8 0° 0° RC 10T3M0 PRGCR/L2525M10 10 25 25 32 150 27,2 0° 0 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A133

Инструмент Walter h = hi b f i l4 Обозначение U - мм y Тип b - PRGCL2020K10 10 20 20 25 125 20,8 0° 0° RC 10T3M0 PRGCR/L2525M10 10 25 25 32 150 27,2 0° 0

Инструмент Walter h = hi b f i l4 Обозначение U - мм y Тип b - PRGCL2020K10 10 20 20 25 125 20,8 0° 0° RC .. 10T3M0 .. PRGCR/L2525M10 10 25 25 32 150 27,2 0° 0° PRGCR/L2525M12 12 25 25 32 150 27,2 0° 0° RC .. 1204M0 .. PRGCR/L3225P12 12 32 25 32 170 32 0° 0° PRGCR/L3225P16 16 32 25 32 170 33,2 0° 0° RC .. 1605M0 .. PRGCR/L3232P20 20 32 32 40 170 38 0° 0° RC .. 2006M0 .. PRGCR/L4040S25 25 40 40 50 250 50,5 0° 0° RC .. 2507M0 .. 1 1 Размеры указаны для эталонной пластины: RC .. 10T3M0/RC .. 1204M0/RC .. 1605M0/RC .. 2006M0/RC .. 2507M0 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: PRGCR2525M10 / пример заказа инструмента левого исполнения: PRGCL2525M10 Сборочные детали входят в комплект поставки Сборочные детали Тип RC .. 10T3M0 .. RC .. 1204M0 .. RC .. 1605M0 .. RC .. 2006M0 .. RC .. 2507M0 .. Опорная пластина AP407-RC10T3 AP402-RC1204 AP403-RC1605 AP404-RC2006 AP405-RC2507 Ь Рычаг KN122 KN123 KN111 KN112 KN113 Винт Момент затяжки FS2155 (SW 2) 0,6 Нм FS351 (SW 2,5) 2,0 Нм FS344 (SW 2,5) 2,5 Нм FS2156 (SW 3) 5,0 Нм FS2145 (SW 4) 10,0 Нм В Втулка RS101 RS120 RS118 RS103 RS104 ы- Штифт MD101 MD101 MD101 MD102 MD102 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип RC .. 10T3M0 .. RC .. 1605M0 .. Опорная пластина для RC .. 1003 .. AP401-RC1003 Опорная пластина для RC .. 1606 .. AP403-RC1606 Токарные инструменты Walter Turn для наружной обработки A 133
