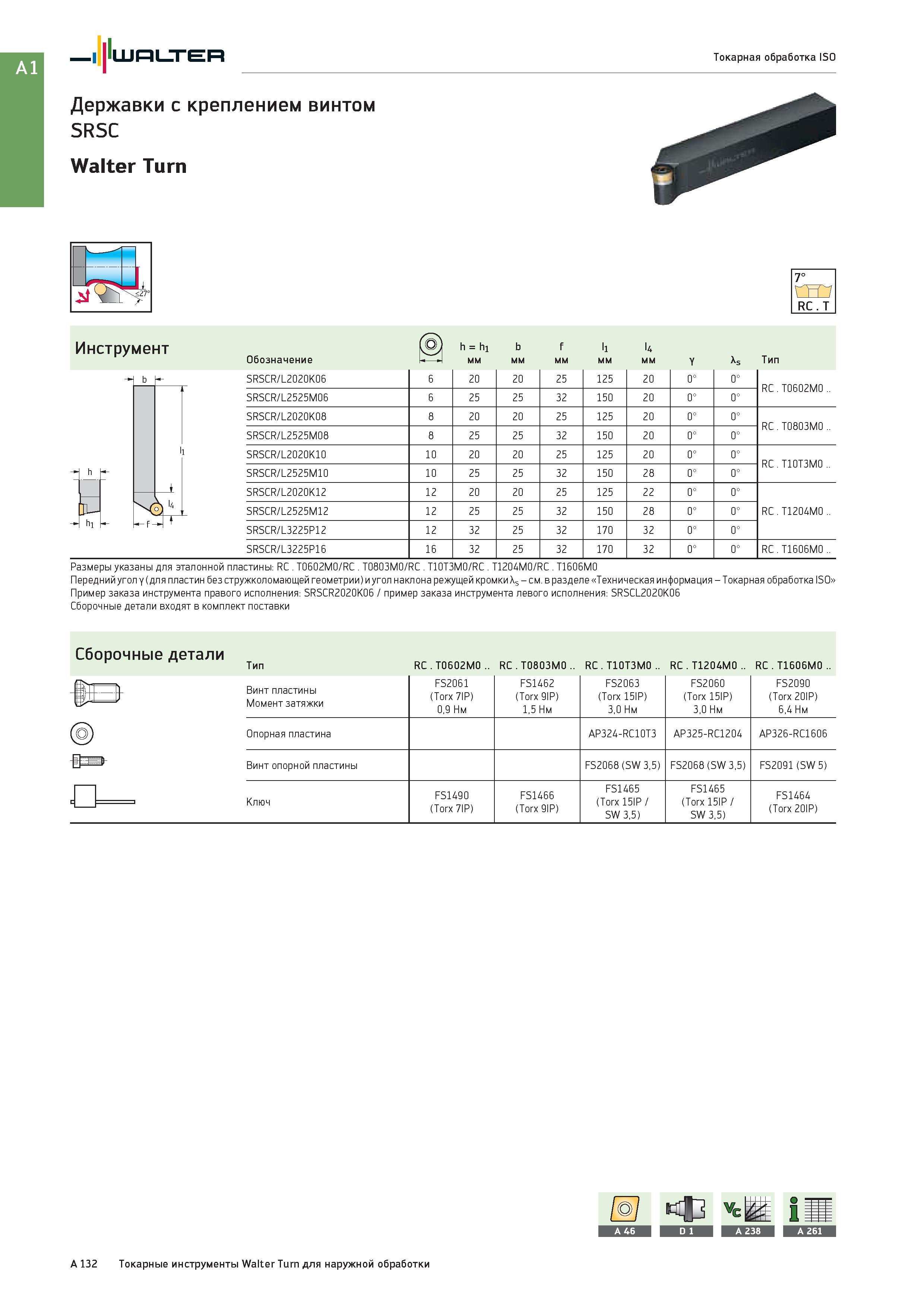

148 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A132

148 Инструмент Walter h = h1 b f l1 l4 Обозначение мм Y As Тип SRSCR/L2020K06 6 20 20 25 125 20 0° 0° RC T0602M0 SRSCR/L2525M06 6 25 25 32 150 20 0° 0° SRSCR Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A132

Инструмент Walter h = h1 b f l1 l4 Обозначение мм Y As Тип SRSCR/L2020K06 6 20 20 25 125 20 0° 0° RC T0602M0 SRSCR/L2525M06 6 25 25 32 150 20 0° 0° SRSCR

Инструмент Walter h = h1 b f l1 l4 Обозначение мм Y As Тип SRSCR/L2020K06 6 20 20 25 125 20 0° 0° RC . T0602M0 .. SRSCR/L2525M06 6 25 25 32 150 20 0° 0° SRSCR/L2020K08 8 20 20 25 125 20 0° 0° RC . T0803M0 .. SRSCR/L2525M08 8 25 25 32 150 20 0° 0° SRSCR/L2020K10 10 20 20 25 125 20 0° 0° RC . T10T3M0 .. SRSCR/L2525M10 10 25 25 32 150 28 0° 0° SRSCR/L2020K12 12 20 20 25 125 22 0° 0° SRSCR/L2525M12 12 25 25 32 150 28 0° 0° RC . T1204M0 .. SRSCR/L3225P12 12 32 25 32 170 32 0° 0° SRSCR/L3225P16 16 32 25 32 170 32 0° 0° RC . T1606M0 .. Размеры указаны для эталонной пластины: RC . T0602M0/RC . T0803M0/RC . T10T3M0/RC . T1204M0/RC . T1606M0 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: SRSCR2020K06 / пример заказа инструмента левого исполнения: SRSCL2020K06 Сборочные детали входят в комплект поставки b Сборочные детали Тип RC . T0602M0 .. RC . T0803M0 .. RC . T10T3M0 .. RC . T1204M0 .. RC . T1606M0 .. Винт пластины Момент затяжки FS2061 (Torx 7IP) 0,9 Нм FS1462 (Torx 9IP) 1,5 Нм FS2063 (Torx 15IP) 3,0 Нм FS2060 (Torx 15IP) 3,0 Нм FS2090 (Torx 20IP) 6,4 Нм Опорная пластина AP324-RC10T3 AP325-RC1204 AP326-RC1606 Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) FS2091 (SW 5) Ключ FS1490 (Torx 7IP) FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) A 132 Токарные инструменты Walter Turn для наружной обработки
