Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Инструмент Walter для обработки пилотных отверстий с внутренним подводом СОЖ A6181TFT XD Pilot 3 Dc Специальные допуски на диаметр сверла

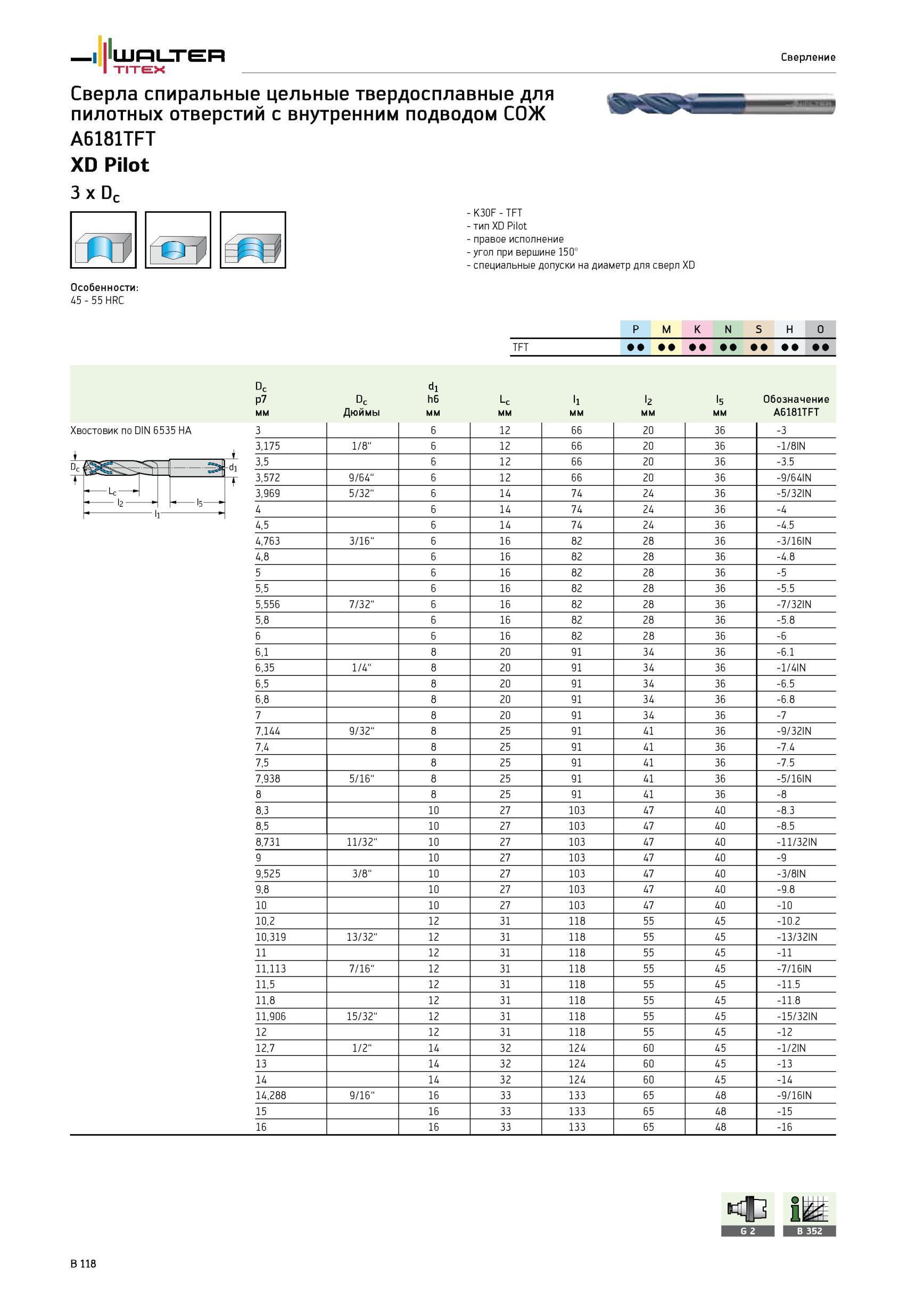

450 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.B118

450 Инструмент Walter для обработки пилотных отверстий с внутренним подводом СОЖ A6181TFT XD Pilot 3 Dc Специальные допуски на диаметр сверла Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. B118

Инструмент Walter для обработки пилотных отверстий с внутренним подводом СОЖ A6181TFT XD Pilot 3 Dc Специальные допуски на диаметр сверла

Инструмент Walter для обработки пилотных отверстий с внутренним подводом СОЖ A6181TFT XD Pilot 3 Dc Специальные допуски на диаметр сверла _ Хвостовик по DIN 6535 HA Dc d1 p7 Dc h6 Lc l1 l2 l5 Обозначение мм Дюймы мм A6181TFT 3 6 12 66 20 36 -3 3,175 1/8" 6 12 66 20 36 -1/8IN 3,5 6 12 66 20 36 -3.5 3,572 9/64" 6 12 66 20 36 -9/64IN 3,969 5/32" 6 14 74 24 36 -5/32IN 4 6 14 74 24 36 -4 4,5 6 14 74 24 36 -4.5 4,763 3/16" 6 16 82 28 36 -3/16IN 4,8 6 16 82 28 36 -4.8 5 6 16 82 28 36 -5 5,5 6 16 82 28 36 -5.5 5,556 7/32" 6 16 82 28 36 -7/32IN 5,8 6 16 82 28 36 -5.8 6 6 16 82 28 36 -6 6,1 8 20 91 34 36 -6.1 6,35 1/4" 8 20 91 34 36 -1/4IN 6,5 8 20 91 34 36 -6.5 6,8 8 20 91 34 36 -6.8 7 8 20 91 34 36 -7 7,144 9/32" 8 25 91 41 36 -9/32IN 7,4 8 25 91 41 36 -7.4 7,5 8 25 91 41 36 -7.5 7,938 5/16" 8 25 91 41 36 -5/16IN 8 8 25 91 41 36 -8 8,3 10 27 103 47 40 -8.3 8,5 10 27 103 47 40 -8.5 8,731 11/32" 10 27 103 47 40 -11/32IN 9 10 27 103 47 40 -9 9,525 3/8" 10 27 103 47 40 -3/8IN 9,8 10 27 103 47 40 -9.8 10 10 27 103 47 40 -10 10,2 12 31 118 55 45 -10.2 10,319 13/32" 12 31 118 55 45 -13/32IN 11 12 31 118 55 45 -11 11,113 7/16" 12 31 118 55 45 -7/16IN 11,5 12 31 118 55 45 -11.5 11,8 12 31 118 55 45 -11.8 11,906 15/32" 12 31 118 55 45 -15/32IN 12 12 31 118 55 45 -12 12,7 1/2" 14 32 124 60 45 -1/2IN 13 14 32 124 60 45 -13 14 14 32 124 60 45 -14 14,288 9/16" 16 33 133 65 48 -9/16IN 15 16 33 133 65 48 -15 16 16 33 133 65 48 -16 B 118 Инструмент Walter для обработки пилотных отверстий с внутренним подводом СОЖ A6181TFT XD Pilot 3 Dc Специальные допуски на диаметр сверла TITEX Сверление Сверла спиральные цельные твердосплавные для пилотных отверстий с внутренним подводом СОЖ A6181TFT XD Pilot 3 x Dc ста ГО - K30F - TFT - тип XD Pilot - правое исполнение - угол при вершине 150° - специальные допуски на диаметр для сверл XD Особенности: 45 - 55 HRC P M K N S H O
