Инструмент Sumitomo с хвостовой частью Igetalloy ABS System Основные особенности Данная инструментальная система получила высокую оценку по всему миру

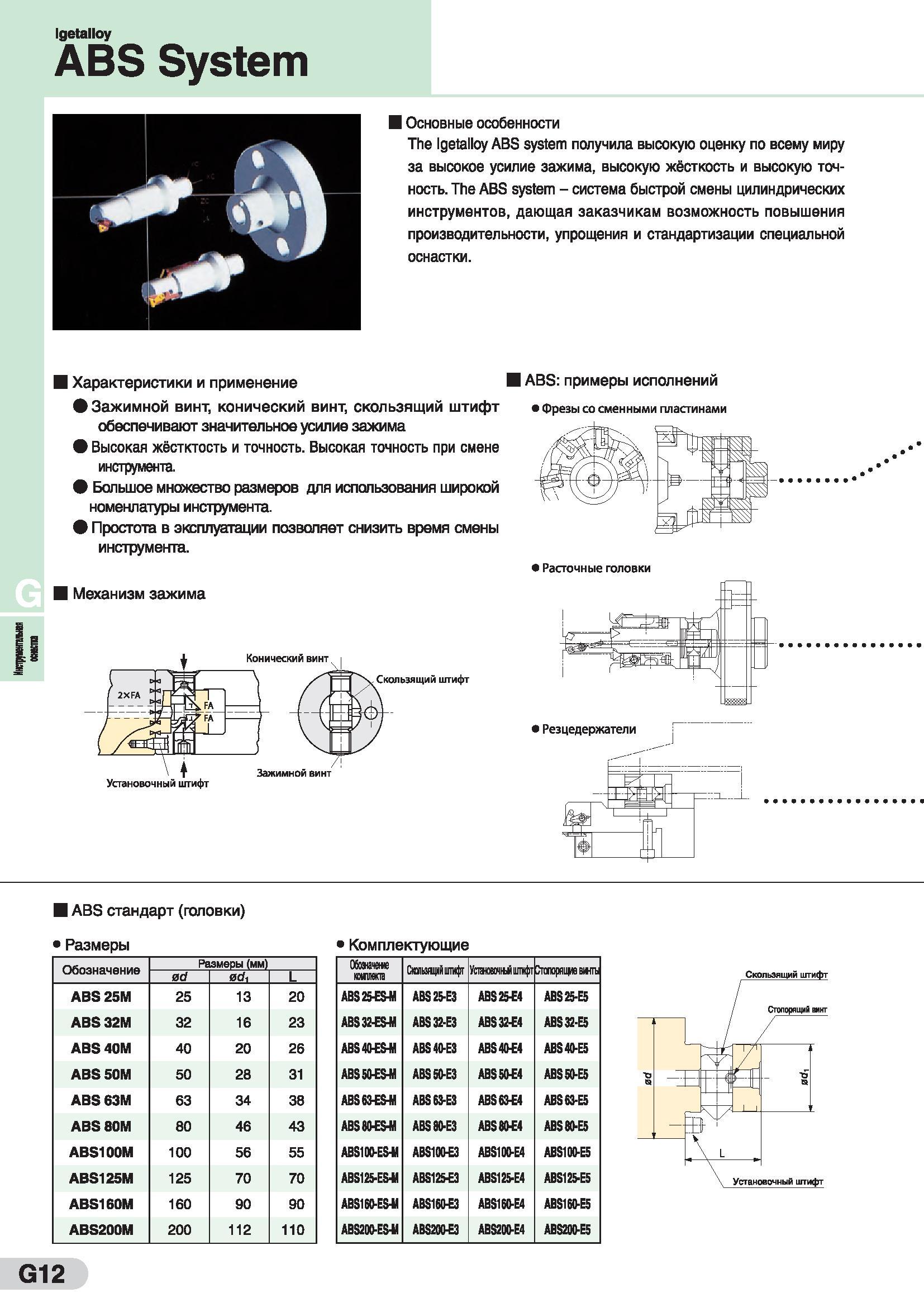

406 Каталог SUMITOMO 2016 Металлорежущий инструмент Пластины Сверла Фрезы Резцы для станков Стр.G12

406 Инструмент Sumitomo с хвостовой частью Igetalloy ABS System Основные особенности Данная инструментальная система получила высокую оценку по всему миру Каталог SUMITOMO 2016 Режущий инструмент для металлорежущих станков Сверла твердосплавные и со сменными пластинами Фрезы концевые и насадные Резцы токарные Стр. G12

Инструмент Sumitomo с хвостовой частью Igetalloy ABS System Основные особенности Данная инструментальная система получила высокую оценку по всему миру

Инструмент Sumitomo с хвостовой частью Igetalloy ABS System Основные особенности Данная инструментальная система получила высокую оценку по всему миру за высокое усилие зажима, высокую жёсткость и высокую точность. The ABS system - система быстрой смены цилиндрических инструментов, дающая заказчикам возможность повышения производительности, упрощения и стандартизации специальной оснастки. Характеристики и применение Зажимной винт, конический винт, скользящий штифт обеспечивают значительное усилие зажима Высокая жёстктость и точность. Высокая точность при смене инструмента. О Большое множество размеров для использования широкой номенлатуры инструмента. Простота в эксплуатации позволяет снизить время смены инструмента. Механизм зажима ABS стандарт (головки) Размеры Комплектующие Обозначение Размеры (мм) 0d 0di L ABS25М 25 13 20 ABS32M 32 16 23 ABS40M 40 20 26 ABSS0M 50 28 31 ABS63М 63 34 38 ABS80M 80 46 43 ABS100M 100 56 55 ABS125M 125 70 70 ABS160M 160 90 90 ABS200M 200 112 110 Обшачаие шп Оюльзяцнй шпф УшновочиЛшфт Jroiiopflii ia вшгы ABS25-ES-M ABS 25-E3 ABS25-E4 ABS25-E5 ABS32-ES-M ABS 32-E3 ABS32-E4 ABS32-E5 ABS40-ES-M ABS 40-E3 ABS №4 ABS 40-E5 ABS 50-ES-M ABS 50-E3 3S50-E4 ABS50-E5 ABS 63-ES-M ABS 63-E3 ABS63-E4 ABS 63-E5 ABS 80-ES-M ABS 80-E3 ABS №4 ABS80-E5 ABS100-ES-M ABS100-E3 ABS100-E4 ABS100-E5 ABS125-ES-M ABS125-E3 3S125-E4 ABS125-E5 ABS160-ES4I ABS160-E3 ABS160-E4 ABS1G0-E5 ABS200-ES4I ABS200-E3 ABS200-E4 ABS200-E5 ABS: примеры исполнений Фрезы со сменными пластинами Расточные головки G12 The Igetalloy ABS system
