Инструмент Sandvik Рекомендуемая скорость резания Дюймовые значения Рекомендации относятся к обработке с применением СОЖ

Инструмент Sandvik Рекомендуемая скорость резания Дюймовые значения Рекомендации относятся к обработке с применением СОЖ

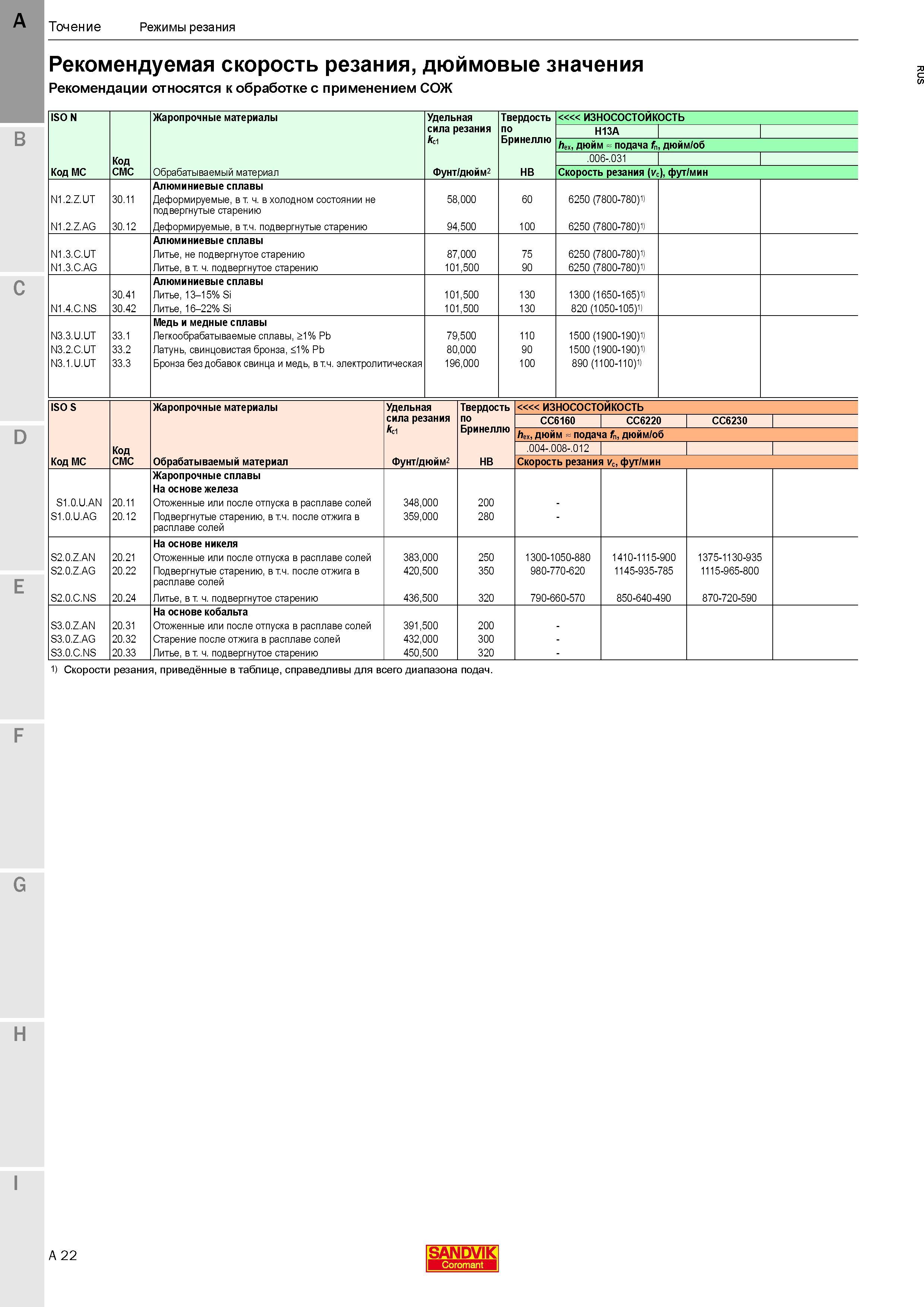

Инструмент Sandvik Рекомендуемая скорость резания Дюймовые значения Рекомендации относятся к обработке с применением СОЖ _ ISO N Жаропрочные материалы Удельная Твердость ИЗНОСОСТОЙКОСТЬ сила резания по H13A 1 1 Лс1 hex, дюйм подача f„, дюйм/об Код .006-.031 1 1 Код MC CMC Обрабатываемый материал Фунт/дюйм2 HB Скорость резания (Vc), фут/мин N1.2.Z.UT N1.2.Z.AG 30.11 30.12 Алюминиевые сплавы Деформируемые, в т ч. в холодном состоянии не подвергнутые старению Деформируемые, в тч. подвергнутые старению 58,000 94,500 60 100 6250 (7800-780)1) 6250 (7800-780)1) N1.3.C.UT N1.3.C.AG Алюминиевые сплавы Литье, не подвергнутое старению Литье, в т. ч. подвергнутое старению 87,000 101,500 75 90 6250 (7800-780)1) 6250 (7800-780)1) N1.4.C.NS 30.41 30.42 Алюминиевые сплавы Литье, 13-15% Si Литье, 16-22% Si 101.500 101.500 130 130 1300 (1650-165)1) 820 (1050-105)1) N3.3.U.UT N3.2.C.UT N3.1.U.UT 33.1 33.2 33.3 Медь и медные сплавы Легкообрабатываемые сплавы, >1% Pb Латунь, свинцовистая бронза, <1% Pb Бронза без добавок свинца и медь, в тч. электролитическая 79,500 80,000 196,000 110 90 100 1500 (1900-190)1) 1500 (1900-190)1) 890 (1100-110)1) ISO S Жаропрочные материалы Удельная Твердость ИЗНОСОСТОЙКОСТЬ сила резания по CC6160 CC6220 CC6230 Лс1 het, дюйм подача f„, дюйм/об Код .004-.008-.012 Код MC CMC Обрабатываемый материал Фунт/дюйм2 HB Скорость резания vc, фут/мин S1.0.U.AN S1.0.U.AG 20.11 20.12 Жаропрочные сплавы На основе железа Отоженные или после отпуска в расплаве солей Подвергнутые старению, в тч. после отжига в расплаве солей 348.000 359.000 200 280 - 52.0.Z.AN 52.0.Z.AG 52.0.C.NS 20.21 20.22 20.24 На основе никеля Отоженные или после отпуска в расплаве солей Подвергнутые старению, в тч. после отжига в расплаве солей Литье, в т. ч. подвергнутое старению 383,000 420.500 436.500 250 350 320 1300-1050-880 980-770-620 790-660-570 1410-1115-900 1145-935-785 850-640-490 1375-1130-935 1115-965-800 870-720-590 53.0.Z.AN 53.0.Z.AG 53.0.C.NS 20.31 20.32 20.33 На основе кобальта Отоженные или после отпуска в расплаве солей Старение после отжига в расплаве солей Литье, в т. ч. подвергнутое старению 391.500 432,000 450.500 200 300 320 - B C D E 1) Скорости резания, приведённые в таблице, справедливы для всего диапазона подач. F G H I A 22 SANDVIK Coromant
