KENNAMETAL | Каталог KENNAMETAL 2007 Системы инструмента (Всего 844 стр.)

Инструмент с хвостовиком HSK Быстрая идентификация конуса и торца Распространенные внешние размеры, позволяющие быстро определить нужный инструмент HSK DIN

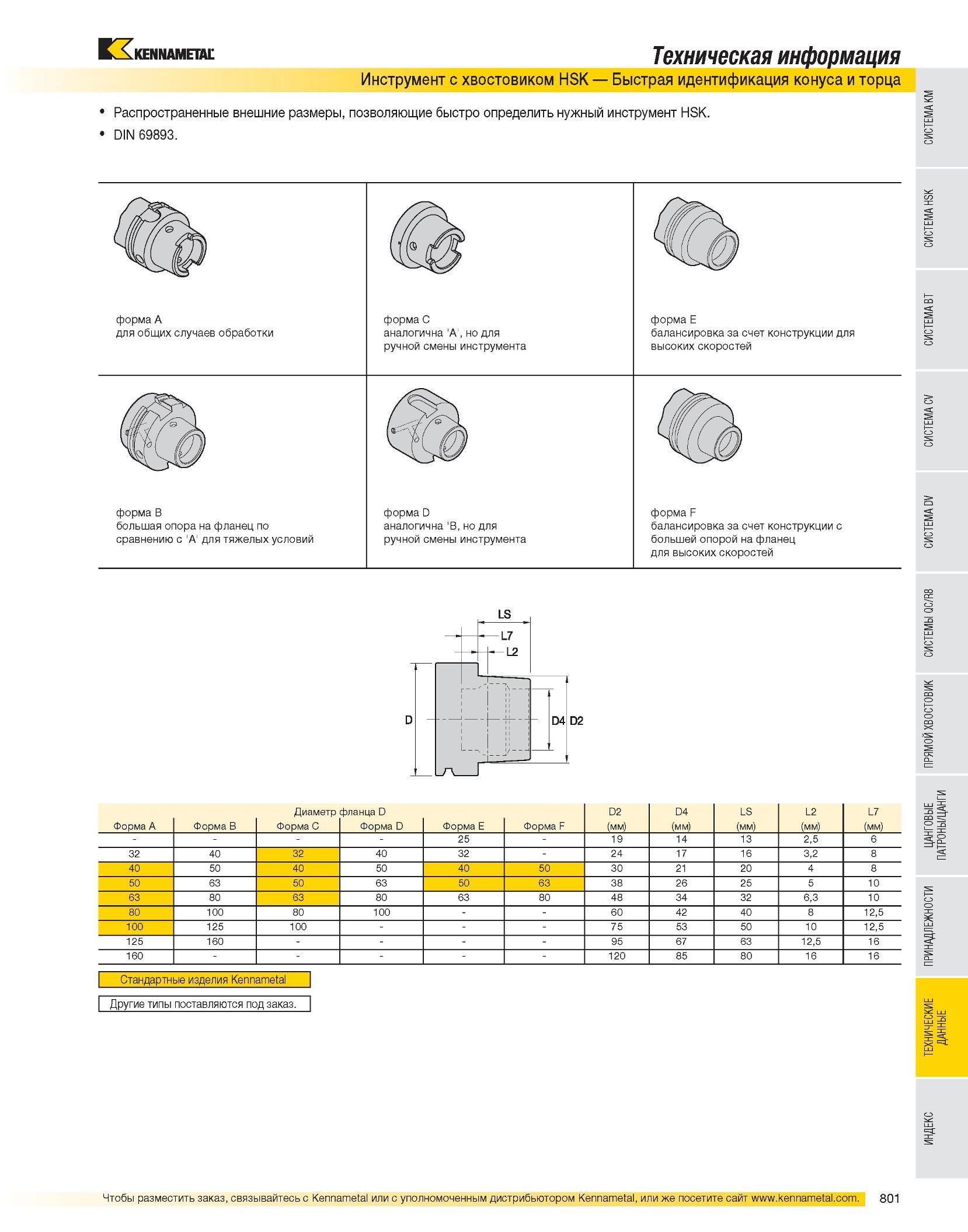

802 Каталог KENNAMETAL 2007 Системы инструмента Станочная инструментальная оснастка Стр.801

802 Инструмент с хвостовиком HSK Быстрая идентификация конуса и торца Распространенные внешние размеры, позволяющие быстро определить нужный инструмент HSK DIN Каталог KENNAMETAL 2007 Системы инструмента Станочная инструментальная оснастка Стр. 801

Инструмент с хвостовиком HSK Быстрая идентификация конуса и торца Распространенные внешние размеры, позволяющие быстро определить нужный инструмент HSK DIN

Инструмент с хвостовиком HSK Быстрая идентификация конуса и торца Распространенные внешние размеры, позволяющие быстро определить нужный инструмент HSK. DIN 69893. форма A для общих случаев обработки форма C аналогична 'A', но для ручной смены инструмента форма E балансировка за счет конструкции для высоких скоростей форма B большая опора на фланец по сравнению с 'A' для тяжелых условий форма D аналогична 'B, но для ручной смены инструмента форма F балансировка за счет конструкции с большей опорой на фланец для высоких скоростей Диаметр фланца D D2 D4 LS L2 L7 Форма A Форма B Форма C Форма D Форма E Форма F (мм) (мм) (мм) (мм) (мм) - 25 19 14 13 2,5 6 32 40 32 40 32 24 17 16 3,2 8 40 50 40 50 40 50 30 21 20 4 8 50 63 50 63 50 63 38 26 25 5 10 63 80 63 80 63 80 48 34 32 6,3 10 80 100 80 100 60 42 40 8 12,5 100 125 100 75 53 50 10 12,5 125 160 95 67 63 12,5 16 160 120 85 80 16 16 Стандартные изделия Kennametal Другие типы поставляются под заказ. Техническая информация
