WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




2094 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G114

2094 Инструкция по сборке цангового патрона с цангами ER (C 330, C 340) и уплотнительными дисками Сборка цангового патрона Канавку цанги установить в отмеченное по Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G114

Инструкция по сборке цангового патрона с цангами ER (C 330, C 340) и уплотнительными дисками Сборка цангового патрона Канавку цанги установить в отмеченное по

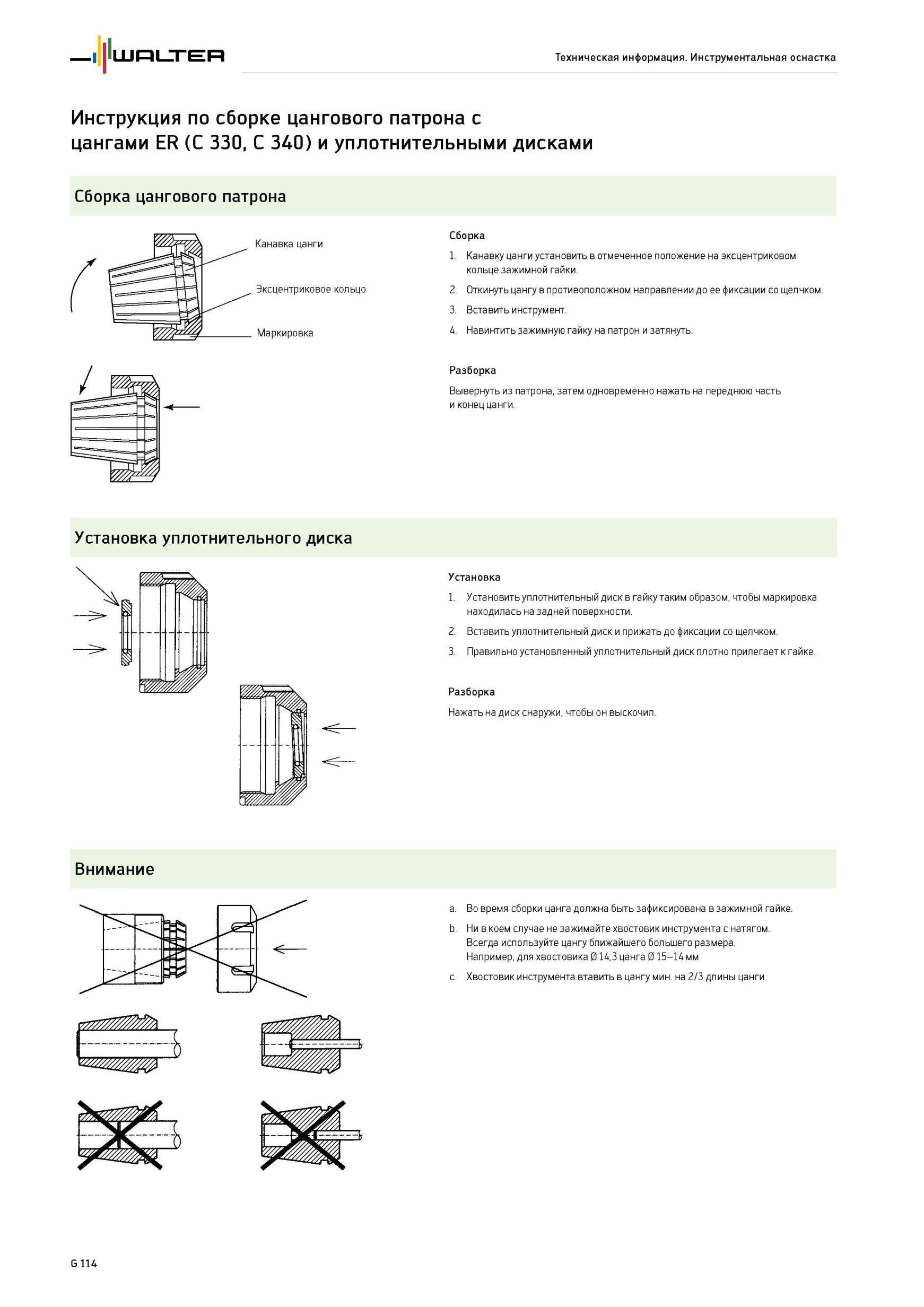

Инструкция по сборке цангового патрона с цангами ER (C 330, C 340) и уплотнительными дисками Сборка цангового патрона Канавку цанги установить в отмеченное положение на эксцентриковом кольце зажимной гайки. 2. Откинуть цангу в противоположном направлении до ее фиксации со щелчком. 3. Вставить инструмент. 4. Навинтить зажимную гайку на патрон и затянуть. Разборка Вывернуть из патрона, затем одновременно нажать на переднюю часть и конец цанги. Установка уплотнительного диска Установка 1. Установить уплотнительный диск в гайку таким образом, чтобы маркировка находилась на задней поверхности. 2. Вставить уплотнительный диск и прижать до фиксации со щелчком. 3. Правильно установленный уплотнительный диск плотно прилегает к гайке. Разборка Нажать на диск снаружи, чтобы он выскочил. Внимание G 114 Канавка цанги Эксцентриковое кольцо Маркировка a. Во время сборки цанга должна быть зафиксирована в зажимной гайке. b. Ни в коем случае не зажимайте хвостовик инструмента с натягом. Всегда используйте цангу ближайшего большего размера. Например, для хвостовика 0 14,3 цанга 0 15-14 мм c. Хвостовик инструмента втавить в цангу мин. на 2/3 длины цанги Техническая информация. Инструментальная оснастка Сборка 1.
