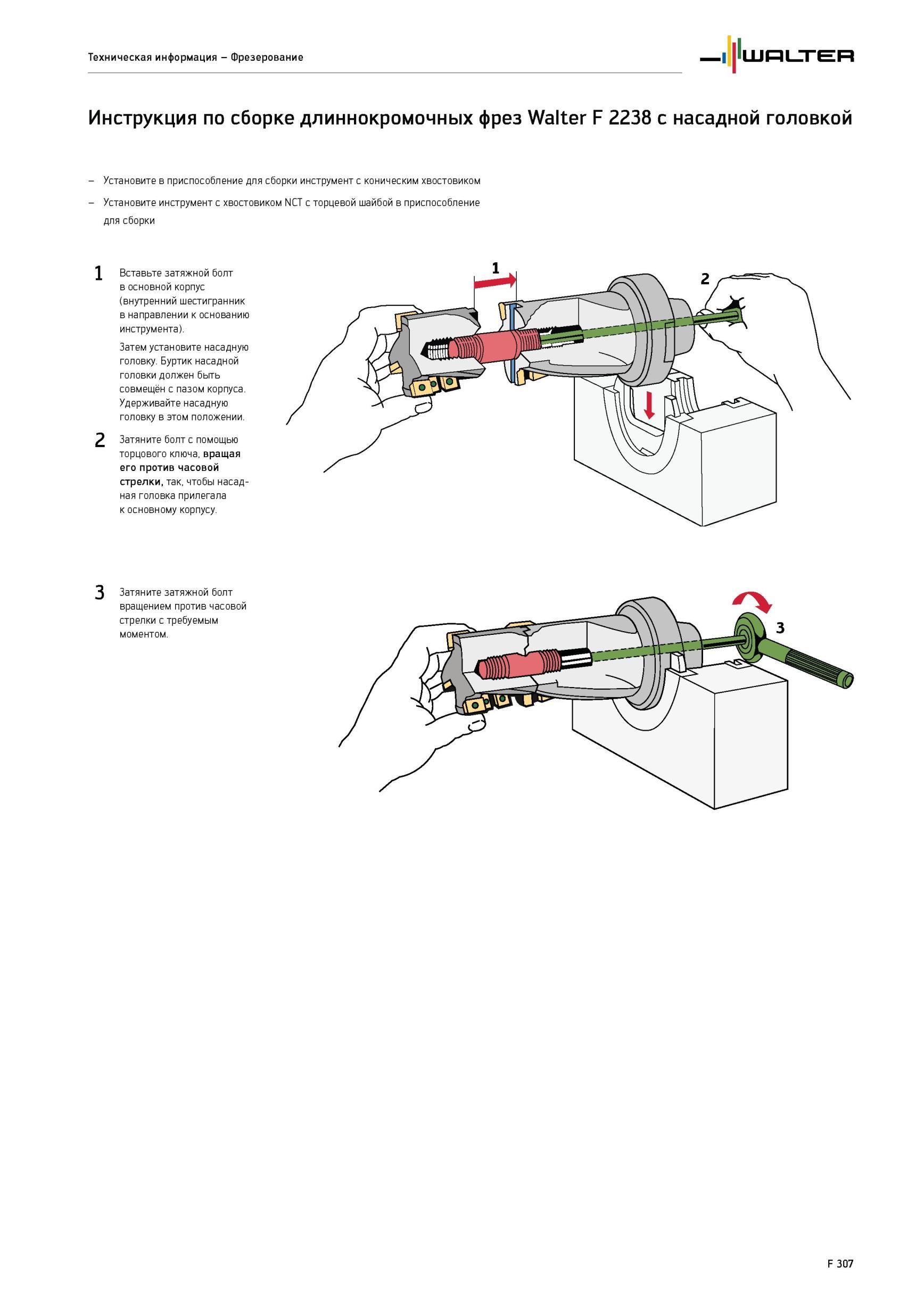

1957 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F307

1957 Инструкция по сборке длиннокромочных фрез Walter F 2238 с насадной головкой Установите в приспособление для сборки инструмент с коническим хвостовиком Установ Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F307

Инструкция по сборке длиннокромочных фрез Walter F 2238 с насадной головкой Установите в приспособление для сборки инструмент с коническим хвостовиком Установ

Инструкция по сборке длиннокромочных фрез Walter F 2238 с насадной головкой Установите в приспособление для сборки инструмент с коническим хвостовиком Установите инструмент с хвостовиком NCT с торцевой шайбой в приспособление для сборки 2 Вставьте затяжной болт в основной корпус (внутренний шестигранник в направлении к основанию инструмента). Затем установите насадную головку. Буртик насадной головки должен быть совмещён с пазом корпуса. Удерживайте насадную головку в этом положении. Затяните болт с помощью торцового ключа, вращая его против часовой стрелки, так, чтобы насадная головка прилегала к основному корпусу. 1 3 Затяните затяжной болт вращением против часовой стрелки с требуемым моментом. F 307 Техническая информация - Фрезерование
