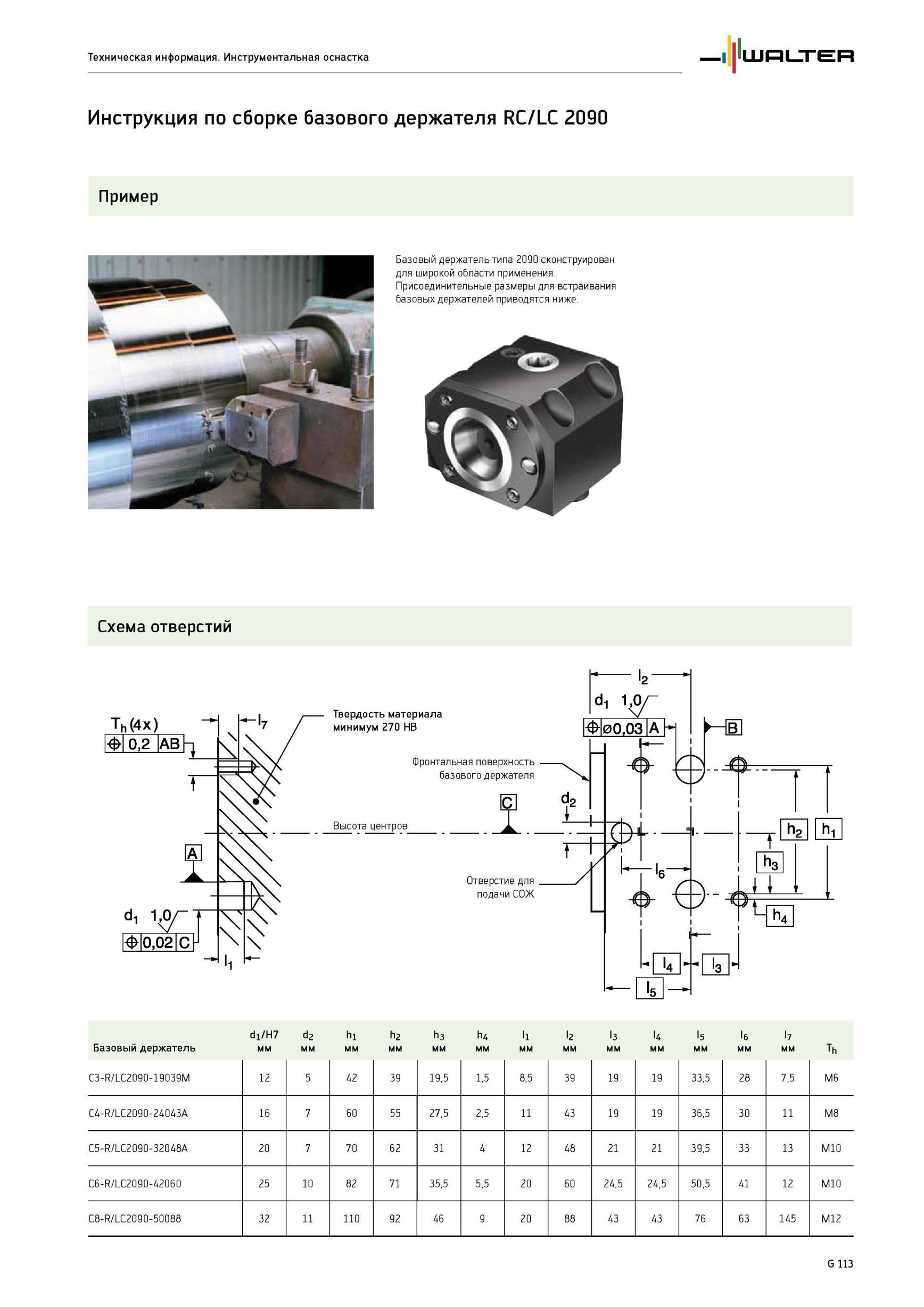

Инструкция по сборке базового держателя RC/LC 2090 Пример Схема отверстий Базовый держатель типа 2090 сконструирован для широкой области применения Базовый де

Инструкция по сборке базового держателя RC/LC 2090 Пример Схема отверстий Базовый держатель типа 2090 сконструирован для широкой области применения Базовый держатель d1/H7 мм d2 мм h1 мм h2 мм h3 мм h4 мм l1 мм l2 мм l3 мм l4 мм l5 мм l6 мм l7 мм Th C3-R/LC2090-19039M 12 5 42 39 19,5 1,5 8,5 39 19 19 33,5 28 7,5 M6 C4-R/LC2090-24043A 16 7 60 55 27,5 2,5 11 43 19 19 36,5 30 11 M8 C5-R/LC2090-32048A 20 7 70 62 31 4 12 48 21 21 39,5 33 13 M10 C6-R/LC2090-42060 25 10 82 71 35,5 5,5 20 60 24,5 24,5 50,5 41 12 M10 C8-R/LC2090-50088 32 11 110 92 46 9 20 88 43 43 76 63 145 M12 G 113 Базовый держатель типа 2090 сконструирован для широкой области применения. Присоединительные размеры для встраивания базовых держателей приводятся ниже. - Твердость материала минимум 270 HB Фронтальная поверхность -базового держателя Высота центров Отверстие для подачи СОЖ Техническая информация. Инструментальная оснастка
