Инструкция по настройке насадных дисковых кассетных фрез Walter F 2252

1951 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F301

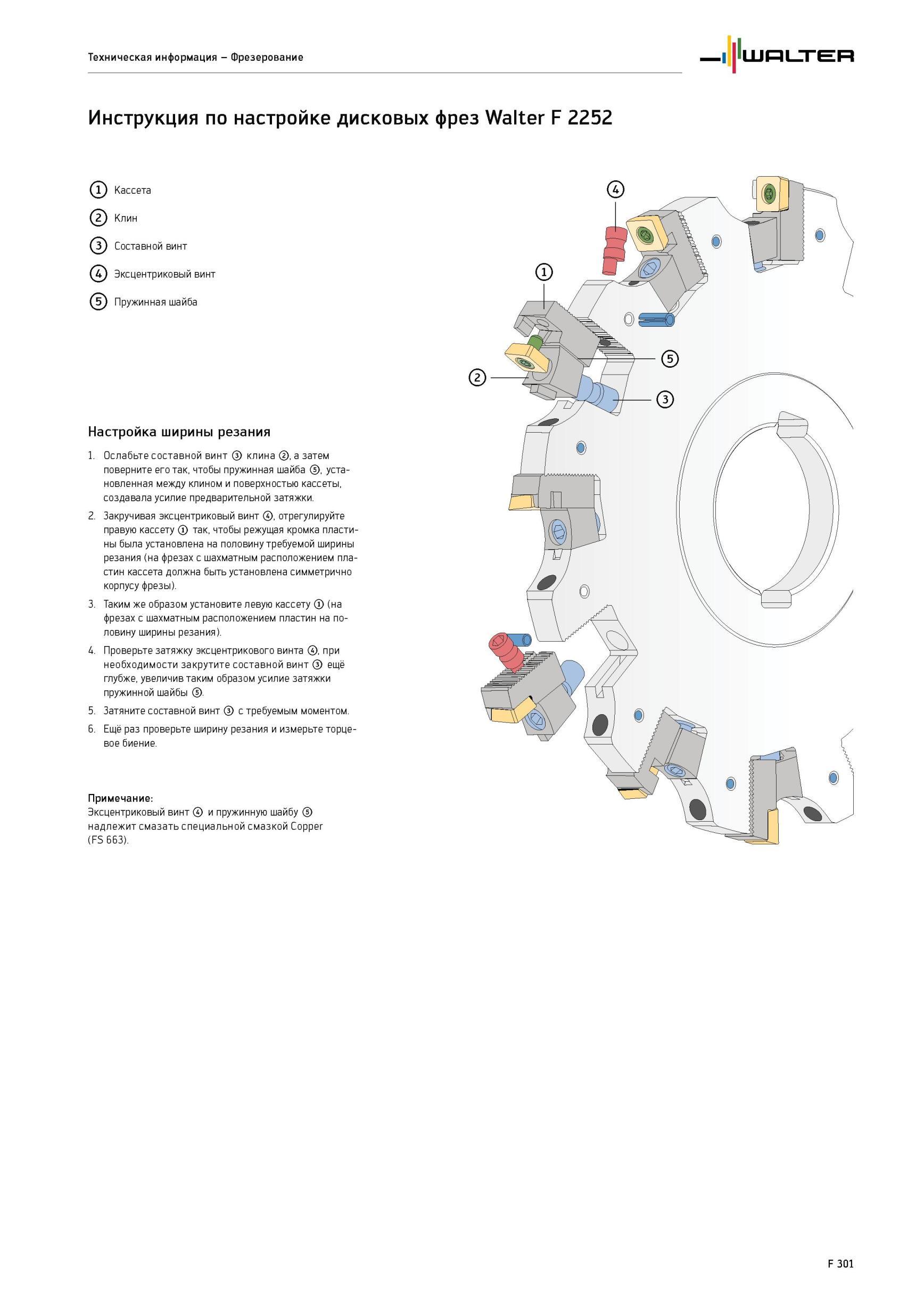

1951 Инструкция по настройке насадных дисковых кассетных фрез Walter F 2252 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F301

Инструкция по настройке насадных дисковых кассетных фрез Walter F 2252

Инструкция по настройке насадных дисковых кассетных фрез Walter F 2252 _ Ослабьте составной винт клина а затем поверните его так, чтобы пружинная шайба установленная между клином и поверхностью кассеты, создавала усилие предварительной затяжки. 2. Закручивая эксцентриковый винт отрегулируйте правую кассету так, чтобы режущая кромка пластины была установлена на половину требуемой ширины резания (на фрезах с шахматным расположением пластин кассета должна быть установлена симметрично корпусу фрезы). 3. Таким же образом установите левую кассету (на фрезах с шахматным расположением пластин на половину ширины резания). 4. Проверьте затяжку эксцентрикового винта при необходимости закрутите составной винт ещё глубже, увеличив таким образом усилие затяжки пружинной шайбы 5. Затяните составной винт с требуемым моментом. 6. Ещё раз проверьте ширину резания и измерьте торцевое биение. Примечание Эксцентриковый винт и пружинную шайбу надлежит смазать специальной смазкой Copper (FS 663). F 301 Техническая информация - Фрезерование -1 Кассета Клин Составной винт Эксцентриковый винт Пружинная шайба Настройка ширины резания
