1955 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F305

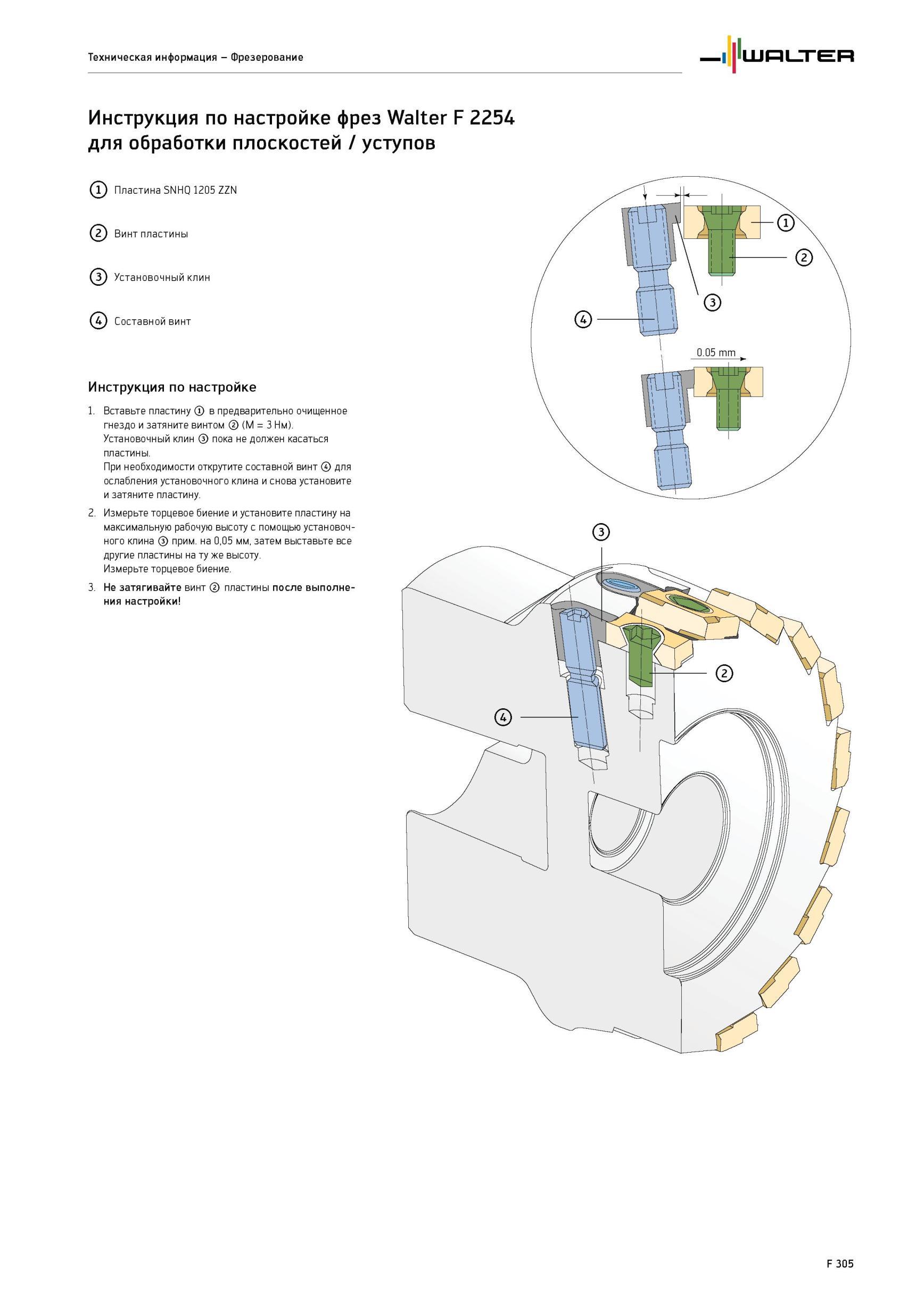

1955 Инструкция по настройке фрез Walter F 2254 для обработки плоскостей / уступов Пластина SNHQ 1205 ZZN Винт пластины Установочный клин Составной винт Инструкция Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F305

Инструкция по настройке фрез Walter F 2254 для обработки плоскостей / уступов Пластина SNHQ 1205 ZZN Винт пластины Установочный клин Составной винт Инструкция

Инструкция по настройке фрез Walter F 2254 для обработки плоскостей / уступов Пластина SNHQ 1205 ZZN Винт пластины Установочный клин Составной винт Инструкция по настройке 1. Вставьте пластину в предварительно очищенное гнездо и затяните винтом (M 3 Нм). Установочный клин пока не должен касаться пластины. При необходимости открутите составной винт для ослабления установочного клина и снова установите и затяните пластину. 2. Измерьте торцевое биение и установите пластину на максимальную рабочую высоту с помощью установочного клина прим. на 0,05 мм, затем выставьте все другие пластины на ту же высоту. Измерьте торцевое биение. 3. Не затягивайте винт пластины после выполнения настройки F 305 Техническая информация - Фрезерование
