WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




1952 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F302

1952 Инструкция по настройке фрез Walter F 2010 MicroPlan Принцип конструкции На корпусе фрез данной серии в каждом кармане имеется резьбовое отверстие с фаской дл Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F302

Инструкция по настройке фрез Walter F 2010 MicroPlan Принцип конструкции На корпусе фрез данной серии в каждом кармане имеется резьбовое отверстие с фаской дл

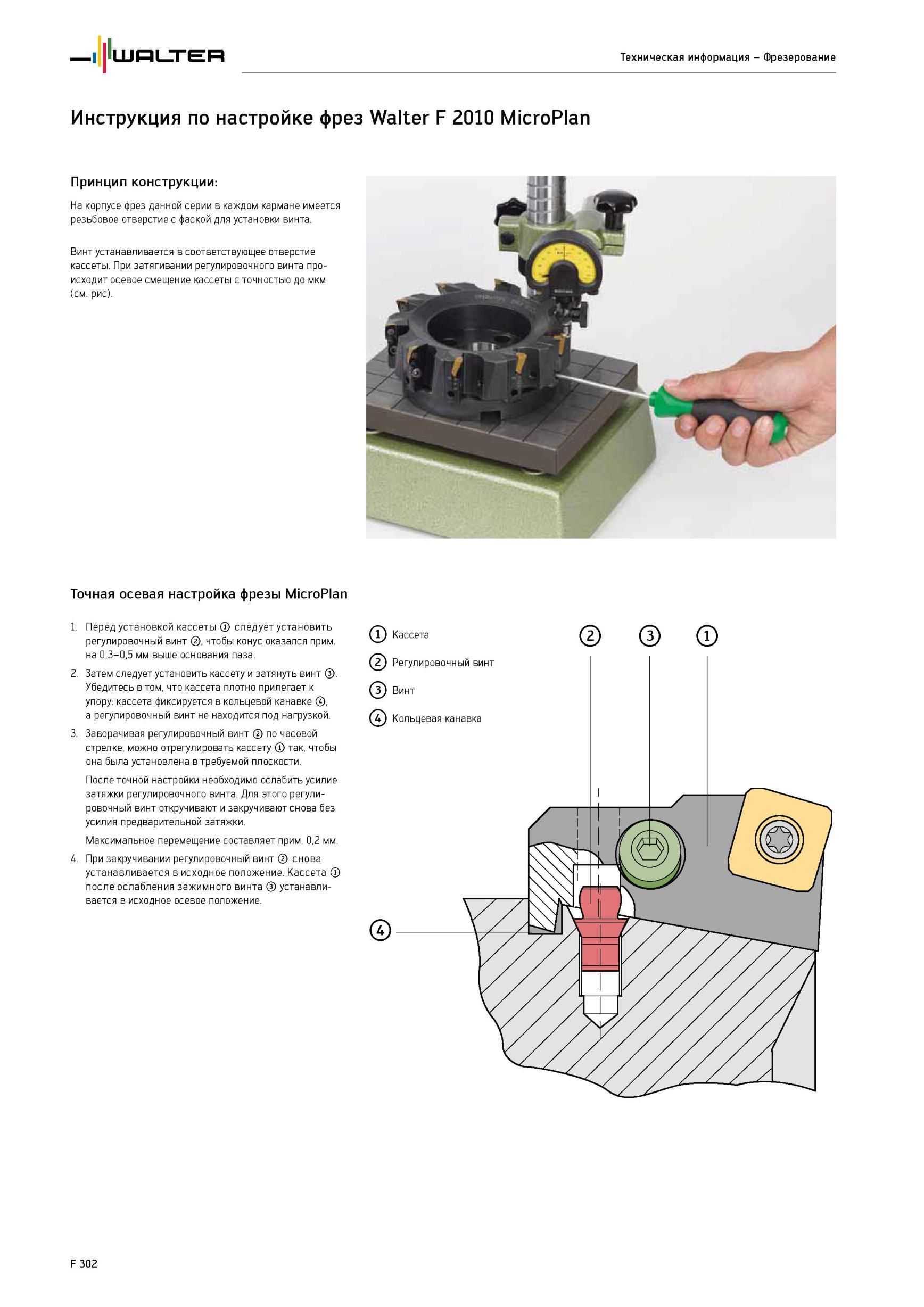

Инструкция по настройке фрез Walter F 2010 MicroPlan Принцип конструкции На корпусе фрез данной серии в каждом кармане имеется резьбовое отверстие с фаской для установки винта. Винт устанавливается в соответствующее отверстие кассеты. При затягивании регулировочного винта происходит осевое смещение кассеты с точностью до мкм (см. рис). Точная осевая настройка фрезы MicroPlan 1. Перед установкой кассеты следует установить регулировочный винт чтобы конус оказался прим. на 0,3-0,5 мм выше основания паза. 2. Затем следует установить кассету и затянуть винт Убедитесь в том, что кассета плотно прилегает к упору кассета фиксируется в кольцевой канавке а регулировочный винт не находится под нагрузкой. 3. Заворачивая регулировочный винт по часовой стрелке, можно отрегулировать кассету так, чтобы она была установлена в требуемой плоскости. После точной настройки необходимо ослабить усилие затяжки регулировочного винта. Для этого регулировочный винт откручивают и закручивают снова без усилия предварительной затяжки. Максимальное перемещение составляет прим. 0,2 мм. 4. При закручивании регулировочный винт снова устанавливается в исходное положение. Кассета после ослабления зажимного винта устанавливается в исходное осевое положение. Кассета Регулировочный винт Винт Кольцевая канавка F 302 Техническая информация - Фрезерование
