WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




2090 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G110

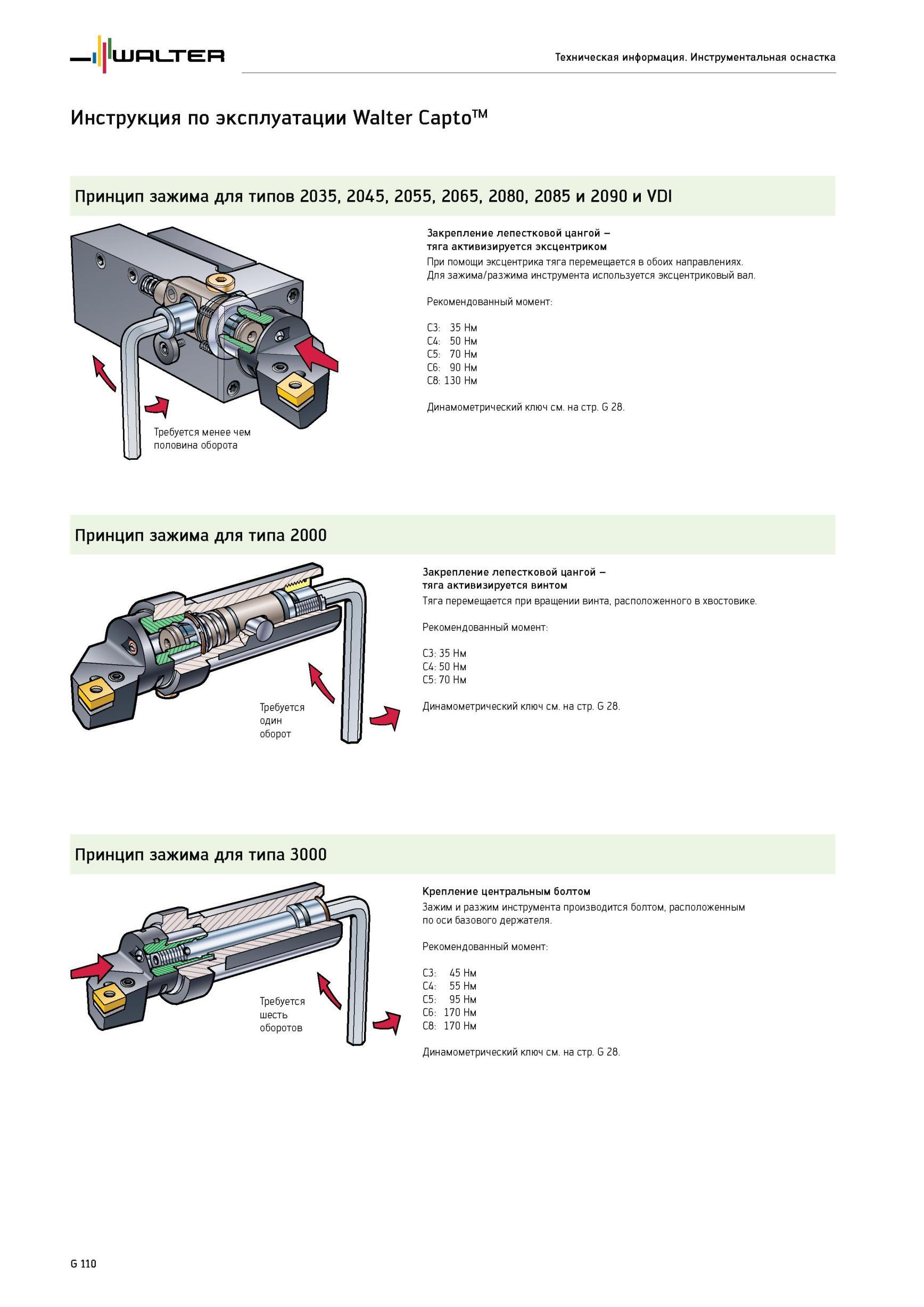

2090 Инструкция по эксплуатации Walter Capto Принцип зажима для типов 2035 2045 2055 2065 2080 2085 и 2090 и VDI Закрепление лепестковой цангой Тяга активизируется Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G110

Инструкция по эксплуатации Walter Capto Принцип зажима для типов 2035 2045 2055 2065 2080 2085 и 2090 и VDI Закрепление лепестковой цангой Тяга активизируется

Инструкция по эксплуатации Walter Capto Принцип зажима для типов 2035 2045 2055 2065 2080 2085 и 2090 и VDI Закрепление лепестковой цангой Тяга активизируется эксцентриком При помощи эксцентрика тяга перемещается в обоих направлениях. Для зажима/разжима инструмента используется эксцентриковый вал. Рекомендованный момент C3 35 Нм C4 50 Нм C5 70 Нм C6 90 Нм О СО 130 Нм Динамометрический ключ см. на стр. G 28. Требуется менее чем половина оборота Принцип зажима для типа 2000 Принцип зажима для типа 3000 Динамометрический ключ см. на стр. G 28. G 110 Закрепление лепестковой цангой -тяга активизируется винтом Тяга перемещается при вращении винта, расположенного в хвостовике. Рекомендованный момент C3 35 Нм C4 50 Нм C5 70 Нм Динамометрический ключ см. на стр. G 28. Требуется один оборот Требуется шесть оборотов Крепление центральным болтом Зажим и разжим инструмента производится болтом, расположенным по оси базового держателя. Рекомендованный момент C3 45 Нм C4 55 Нм C5 95 Нм C6 170 Нм C8 170 Нм Техническая информация. Инструментальная оснастка
