Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

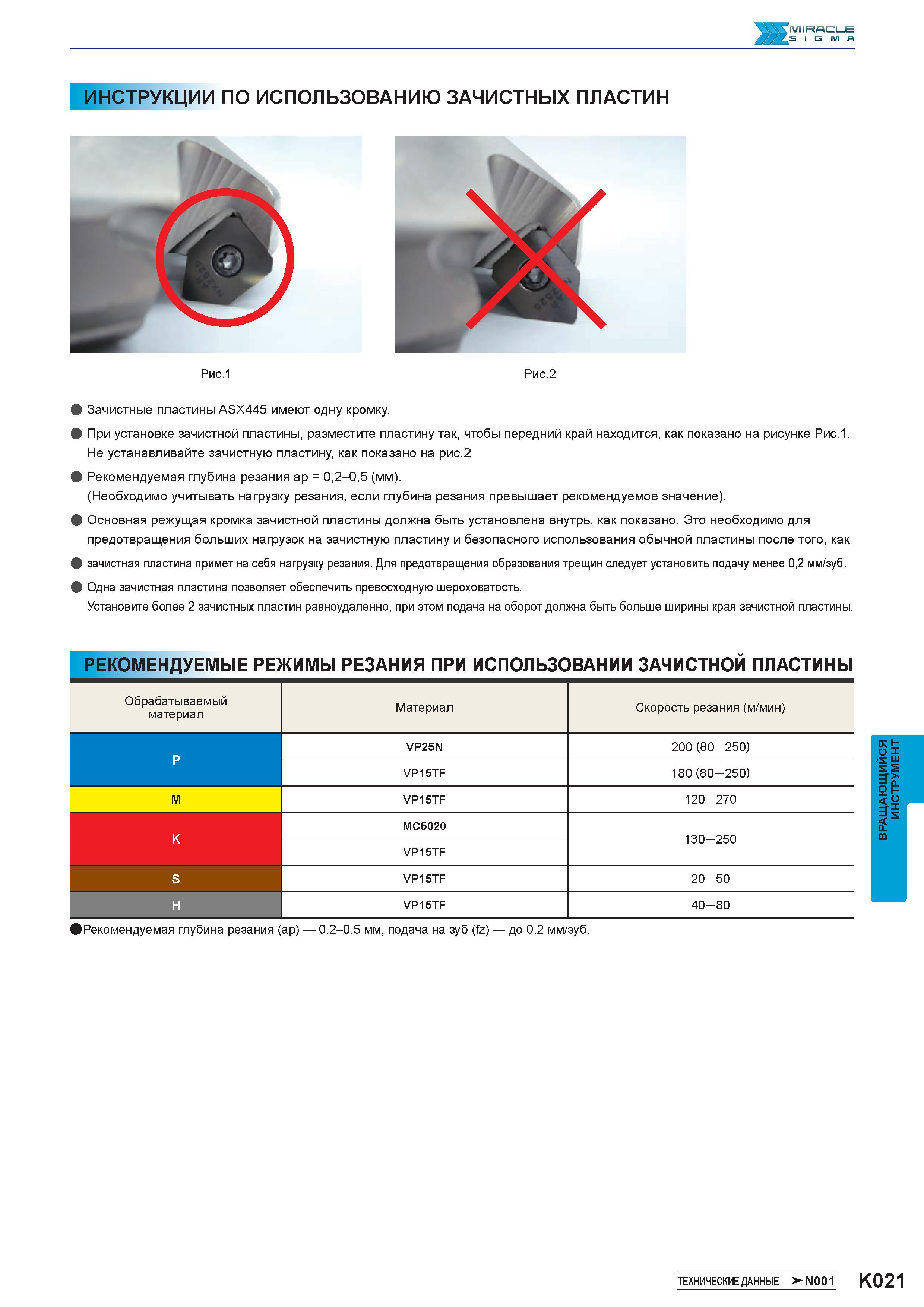

Инструкции по использованию зачистных фрезерных сменных пластин Mitsubishi в торцевых фрезах японского производителя Зачистные пластины ASX445 им

999 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.K021

999 Инструкции по использованию зачистных фрезерных сменных пластин Mitsubishi в торцевых фрезах японского производителя Зачистные пластины ASX445 им Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K021

Инструкции по использованию зачистных фрезерных сменных пластин Mitsubishi в торцевых фрезах японского производителя Зачистные пластины ASX445 им

Инструкции по использованию зачистных фрезерных сменных пластин Mitsubishi в торцевых фрезах японского производителя Зачистные пластины ASX445 имеют одну кромку. При установке зачистной пластины, разместите пластину так, чтобы передний край находится, как показано на рисунке Рис.1. Не устанавливайте зачистную пластину, как показано на рис.2 Рекомендуемая глубина резания ap = 0,2-0,5 (мм). (Необходимо учитывать нагрузку резания, если глубина резания превышает рекомендуемое значение). Основная режущая кромка зачистной пластины должна быть установлена внутрь, как показано. Это необходимо для предотвращения больших нагрузок на зачистную пластину и безопасного использования обычной пластины после того, как зачистная пластина примет на себя нагрузку резания. Для предотвращения образования трещин следует установить подачу менее 0,2 мм/зуб. Одна зачистная пластина позволяет обеспечить превосходную шероховатость. Установите более 2 зачистных пластин равноудаленно, при этом подача на оборот должна быть больше ширины края зачистной пластины. Рекомендуемые режимы резания ПРИ ИСПОЛЬЗОВАНИИ ЗАЧИСТНОЙ Пластины сменные Обрабатываемый материал Материал Скорость резания (м/мин) P VP25N 200 (80-250) VP15TF 180 (80-250) M VP15TF 120-270 K MC5020 130-250 VP15TF S VP15TF 2 О сл о H VP15TF 4 о 00 о Рекомендуемая глубина резания (ap) 0.2-0.5 мм, подача на зуб (fz) до 0.2 мм/зуб. Краткое руководство по металлообработке на станках >-N001 K021 Вращающийся фрезерный инструмент ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ ЗАЧИСТНЫХ ПЛАСТИН Рис.1 Рис.2
