Инструкции по балансировке металлорежущего сборного инструмента Walter Precision B 3230 / B 4030 Расточные чистовые оправки

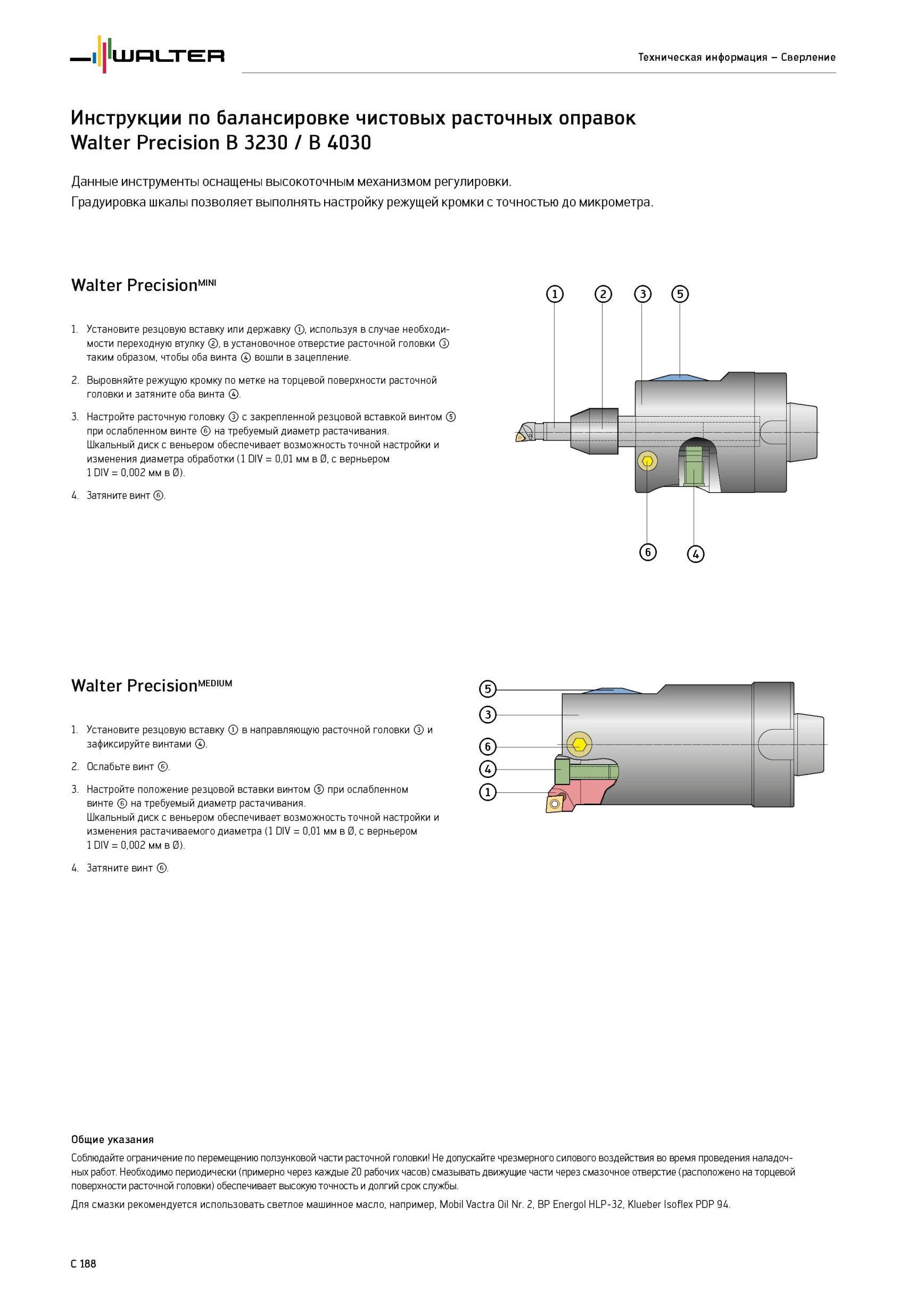

918 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C188

918 Инструкции по балансировке металлорежущего сборного инструмента Walter Precision B 3230 / B 4030 Расточные чистовые оправки Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C188

Инструкции по балансировке металлорежущего сборного инструмента Walter Precision B 3230 / B 4030 Расточные чистовые оправки

Инструкции по балансировке металлорежущего сборного инструмента Walter Precision B 3230 / B 4030 Расточные чистовые оправки _ Данный режущий инструмент оснащены высокоточным механизмом регулировки. Градуировка шкалы позволяет выполнять настройку режущей кромки с точностью до микрометра. Walter Precision 1. Установите резцовую вставку или державку 0, используя в случае необходимости переходную втулку в установочное отверстие расточной головки таким образом, чтобы оба винта вошли в зацепление. 2. Выровняйте режущую кромку по метке на торцевой поверхности расточной головки и затяните оба винта 3. Настройте расточную головку с закрепленной резцовой вставкой винтом при ослабленном винте на требуемый диаметр растачивания. Шкальный диск с веньером обеспечивает возможность точной настройки и изменения диаметра обработки (1 DIV 0,01 мм в 0, с верньером 1 DIV 0,002 мм в 0). 4. Затяните винт 0 Walter PrecisionMEDIUM 1. Установите резцовую вставку 0 в направляющую расточной головки и зафиксируйте винтами 2. Ослабьте винт 3. Настройте положение резцовой вставки винтом при ослабленном винте на требуемый диаметр растачивания. Шкальный диск с веньером обеспечивает возможность точной настройки и изменения растачиваемого диаметра (1 DIV 0,01 мм в 0, с верньером 1 DIV 0,002 мм в 0). 4. Затяните винт Общие указания Соблюдайте ограничение по перемещению ползунковой части расточной головки Не допускайте чрезмерного силового воздействия во время проведения наладочных работ. Необходимо периодически (примерно через каждые 20 рабочих часов) смазывать движущие части через смазочное отверстие (расположено на торцевой поверхности расточной головки) обеспечивает высокую точность и долгий срок службы. Для смазки рекомендуется использовать светлое машинное масло, например, Mobil Vactra Oil Nr. 2, BP Energol HLP-32, Klueber Isoflex PDP 94. C 188 Техническая информация - Сверление Walter Precision
