HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

Индуктивная усадочная установка ThermoGrip ISG 3400 TWK от Hahn Kolb для термозажимных патронов Цеховое оборудование для монтажа на столе со встроенны

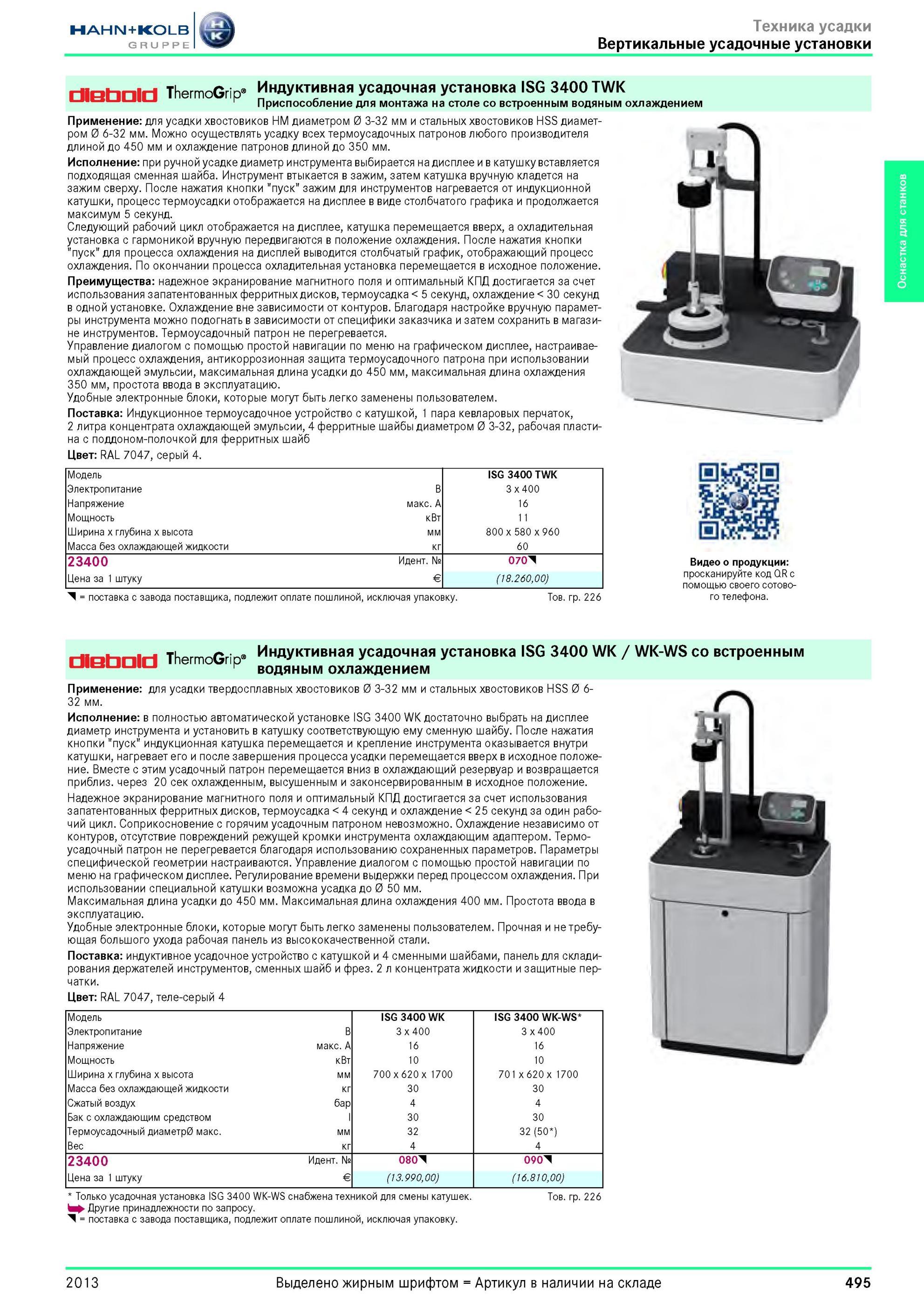

495 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.495

495 Индуктивная усадочная установка ThermoGrip ISG 3400 TWK от Hahn Kolb для термозажимных патронов Цеховое оборудование для монтажа на столе со встроенны Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 495

Индуктивная усадочная установка ThermoGrip ISG 3400 TWK от Hahn Kolb для термозажимных патронов Цеховое оборудование для монтажа на столе со встроенны

Индуктивная усадочная установка ThermoGrip ISG 3400 TWK от Hahn Kolb для термозажимных патронов Цеховое оборудование для монтажа на столе со встроенным водяным охлаждением Можно осуществлять усадку всех термоусадочных патронов любого производителя длиной до 450 мм и охлаждение патронов длиной до 350 мм. Исполнение при ручной усадке диаметр инструмента выбирается на дисплее и в катушку вставляется подходящая сменная шайба. Инструмент втыкается в зажим, затем катушка вручную кладется на зажим сверху. После нажатия кнопки "пуск" зажим для инструментов нагревается от индукционной катушки, процесс термоусадки отображается на дисплее в виде столбчатого графика и продолжается максимум 5 секунд. Следующий рабочий цикл отображается на дисплее, катушка перемещается вверх, а охладительная установка с гармоникой вручную передвигаются в положение охлаждения. После нажатия кнопки "пуск" для процесса охлаждения на дисплей выводится столбчатый график, отображающий процесс охлаждения. По окончании процесса охладительная установка перемещается в исходное положение. Преимущества надежное экранирование магнитного поля и оптимальный КПД достигается за счет использования запатентованных ферритных дисков, термоусадка 5 секунд, охлаждение 30 секунд в одной установке. Охлаждение вне зависимости от контуров. Благодаря настройке вручную параметры инструмента можно подогнать в зависимости от специфики заказчика и затем сохранить в магазине инструментов. Термоусадочный патрон не перегревается. Управление диалогом с помощью простой навигации по меню на графическом дисплее, настраиваемый процесс охлаждения, антикоррозионная защита термоусадочного патрона при использовании охлаждающей эмульсии, максимальная длина усадки до 450 мм, максимальная длина охлаждения 350 мм, простота ввода в эксплуатацию. Удобные электронные блоки, которые могут быть легко заменены пользователем. Поставка Индукционное термоусадочное устройство с катушкой, 1 пара кевларовых перчаток, 2 литра концентрата охлаждающей эмульсии, 4 ферритные шайбы диаметром 0 3-32, рабочая пластина с поддоном-полочкой для ферритных шайб Цвет RAL 7047, серый 4. Модель ISG 3400 TWK Электропитание В 3 x 400 Напряжение макс. A 16 Мощность кВт 11 Ширина x глубина x высота мм 800x 580 x960 Масса без охлаждающей жидкости кг 60 23400 Идентификационный номер № 070d Цена за 1 штуку Евро € (18.260,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Товарная группа 226 Видео о продукции просканируйте код QR с помощью своего сотового телефона. r1lR nlr1 ThermoGrip Индуктивная усадочная установка ISG 3400 WK / WK-WS со встроенным водяным охлаждением Применение для усадки твердосплавных хвостовиков 0 3-32 мм и стальных хвостовиков HSS 0 632 мм. Исполнение в полностью автоматической установке ISG 3400 WK достаточно выбрать на дисплее диаметр инструмента и установить в катушку соответствующую ему сменную шайбу. После нажатия кнопки "пуск" индукционная катушка перемещается и крепление инструмента оказывается внутри катушки, нагревает его и после завершения процесса усадки перемещается вверх в исходное положение. Вместе с этим усадочный патрон перемещается вниз в охлаждающий резервуар и возвращается приблиз. через 20 сек охлажденным, высушенным и законсервированным в исходное положение. Надежное экранирование магнитного поля и оптимальный КПД достигается за счет использования запатентованных ферритных дисков, термоусадка 4 секунд и охлаждение 25 секунд за один рабочий цикл. Соприкосновение с горячим усадочным патроном невозможно. Охлаждение независимо от контуров, отсутствие повреждений режущей кромки инструмента охлаждающим адаптером. Термоусадочный патрон не перегревается благодаря использованию сохраненных параметров. Параметры специфической геометрии настраиваются. Управление диалогом с помощью простой навигации по меню на графическом дисплее. Регулирование времени выдержки перед процессом охлаждения. При использовании специальной катушки возможна усадка до 0 50 мм. Максимальная длина усадки до 450 мм. Максимальная длина охлаждения 400 мм. Простота ввода в эксплуатацию. Удобные электронные блоки, которые могут быть легко заменены пользователем. Прочная и не требующая большого ухода рабочая панель из высококачественной стали. Поставка индуктивное усадочное устройство с катушкой и 4 сменными шайбами, панель для складирования держателей инструментов, сменных шайб и фрез. 2 концентрата жидкости и защитные перчатки. Цвет RAL 7047, теле-серый 4 Модель ISG 3400 WK ISG 3400 WK-WS Электропитание В 3 x 400 3 x 400 Напряжение макс. A 16 16 Мощность кВт 10 10 Ширина x глубина x высота мм 700 x 620 x 1700 701 x 620 x 1700 Масса без охлаждающей жидкости кг 30 30 Сжатый воздух бар 4 4 Бак с охлаждающим средством 30 30 Термоусадочный диаметр0 макс. мм 32 32 (50 ) Вес кг 4 4 23400 Идентификационный номер № 080d 090d Цена за 1 штуку Евро € (13.990,00) (16.810,00) Только усадочная установка ISG 3400 WK-WS снабжена техникой для смены катушек. h Другие принадлежности по запросу. d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Товарная группа 226 2013 495 Оснастка для станков Применение для усадки хвостовиков НМ диаметром 0 3-32 мм и стальных хвостовиков HSS диаметром 0 6-32 мм.
