MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

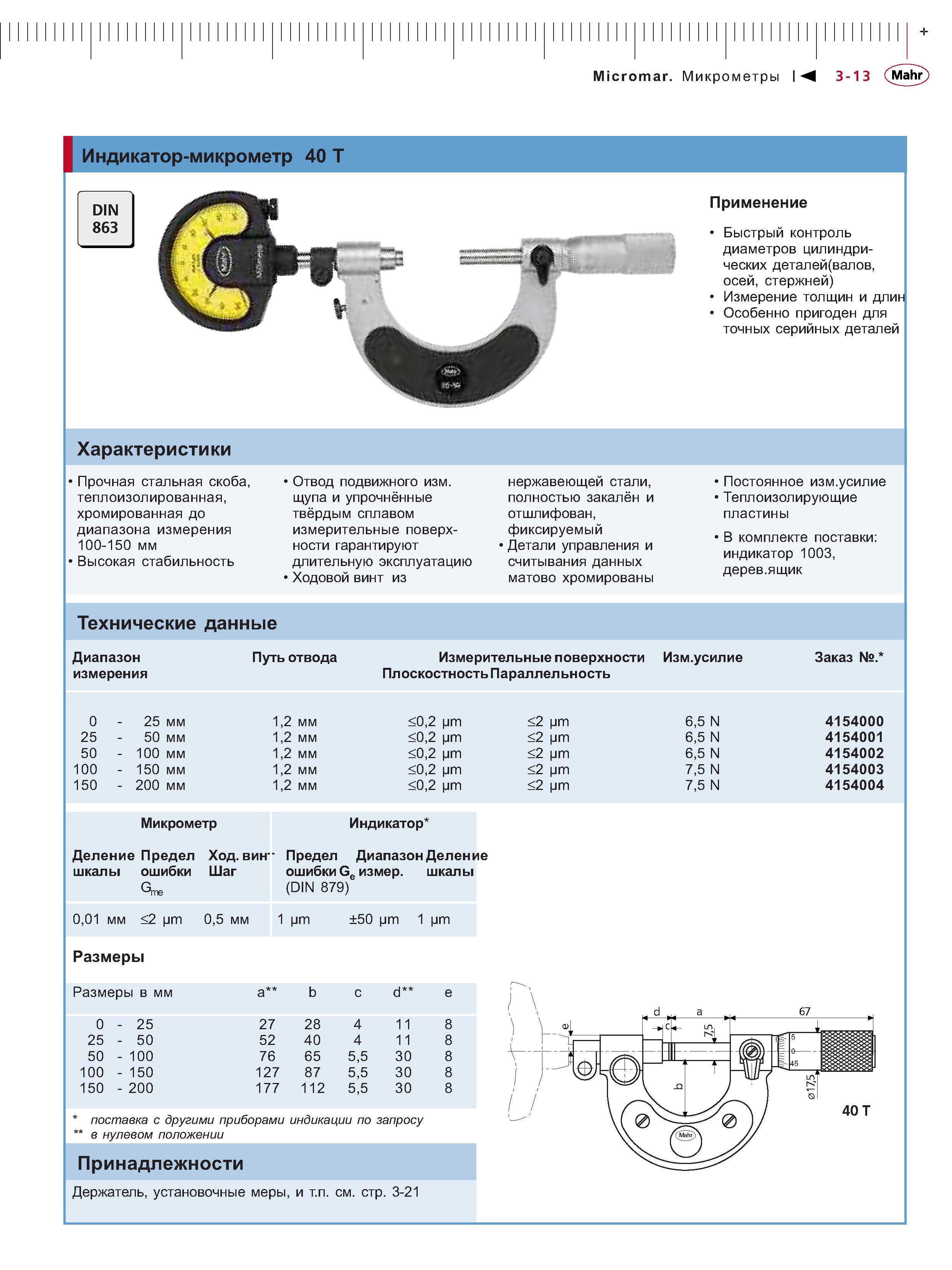

71 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.3-13

71 Индикатор-микрометр 40 DIN 863 5 Применение Быстрый контроль диаметров цилиндрических деталей (валов осей стержней) Измерение толщин и длин Особенно Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 3-13

Индикатор-микрометр 40 DIN 863 5 Применение Быстрый контроль диаметров цилиндрических деталей (валов осей стержней) Измерение толщин и длин Особенно

Индикатор-микрометр 40 DIN 863 5 Применение Быстрый контроль диаметров цилиндрических деталей (валов осей стержней) Измерение толщин и длин Особенно пригоден для точных серийных деталей Характеристики Прочная стальная скоба теплоизолированная хромированная до диапазона измерения 100-150 мм Высокая стабильность Отвод подвижного измерительного щупа и упрочнённые твёрдым сплавом измерительные поверхности гарантируют длительную эксплуатацию Ходовой винт из нержавеющей стали полностью закалён и отшлифован фиксируемый ' Детали управления и считывания данных матово хромированы Постоянное изм.усилие Теплоизолирующие пластины В комплекте поставки индикатор 1003 дерев.ящик Технические данные Диапазон Путь отвода измерения Измерительные поверхности Измерительное усилие ПлоскостностьПараллельность Заказ 0 - 25 мм 12 мм 02 jm 2 jm 65 4154000 25 - 50 мм 12 мм 02 jm 2 jm 65 4154001 50 - 100 мм 12 мм 02 jm 2 jm 65 4154002 100 - 150 мм 12 мм 02 jm 2 jm 75 4154003 150 - 200 мм 12 мм 02 jm 2 jm 75 4154004 Микрометр Индикатор Деление Предел Ход. вин" Предел Диапазон Деление шкалы ошибки Шаг ошибки Сеизмер. шкалы Gme (DIN 879) 001 мм 2 jm 05 мм 1 jm 0 5 jm 1 j Размеры Размеры в мм а b с d e 0 - 25 27 28 4 11 8 25 - 50 52 40 4 11 8 50 - 100 76 65 55 30 8 100 - 150 127 87 55 30 8 150 - 200 177 112 55 30 8 поставка с другими приборами индикации по запросу в нулевом положении Принадлежности Держатель установочные меры см. стр. 3-21
